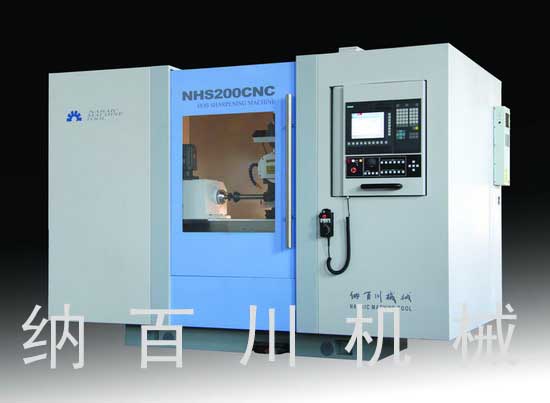

数控滚刀刃磨床

nbcjx

该机床适用于刃磨外径不超过200mm，容屑槽数为1-99槽，容屑槽导程为1000-∞mm，最大螺旋角为±15°的齿轮滚刀，工作精度稳定达到DIN3968标准或机标JB/T6084-2001
AA级。

机床采用德国SIEMENS 802D sl数控系统，对直槽滚刀、螺旋槽滚刀配有标准软件，操作者无需CNC知识，输入被刃磨滚刀的相应参数，加工完全由CNC控制，自动循环磨削，完成精密磨削。机床配置砂轮修整装置，可以对刚玉类砂轮进行数控自动修整。

主要技术规格：

项 目	参 数
机床型号	NHS200CNC2	NHS200CNC4
数控轴数	2	4
加工范围
加工滚刀最大直径:	200 mm
加工滚刀容屑槽数:	1-99
加工滚刀容屑槽导程:	∞	1000- ∞mm
加工滚刀容屑槽最大螺旋角:	直槽	±15°
加工滚刀最大齿深:	40mm
砂轮
砂轮类型	刚玉/CBN/金刚石
砂轮最大直径:	250mm
砂轮最大线速度:	35m/s /64 m/s
磨头
磨头主轴的轴向移动量:	90mm
磨头垂直升降:	135mm
磨头的回转角度:	0°	±15°
磨头电机的功率:	3kw 2800r.p.m
工作台
工作台的横向移动量:	400mm
工作台的横向移动速度:	0.05-16m/min
工件主轴及尾顶尖中心高:	155mm
工件主轴孔的内锥度:	莫氏4号
工件主轴和尾架两顶尖的最大距离:	600mm
液压、电器
液压系统电机:	1.1kw\1400r.p.m
冷却泵:	0.33kw 50L/min
控制系统:	SIEMENS 802Dsl型
机床总功率:	12kw	15kw
机床外形
机床外形尺寸（长×宽×高）	2960×1660×1970mm
机床净重:	3,000kg

详情请看：www.nabaic.com

联系电话：027-83631176
