求助，插齿

twange · 发表于 2010-4-21 23:18

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 twange 于 2010-4-22 20:17 编辑

现有一个工件 M=4 Z=27 X=0.1 ha=0.8
因现在只有13齿标准的插齿刀，会发生顶切，请问有办法改变插齿刀解决此问题吗？
工件为内齿，计算好象插齿刀顶圆为61.2可以避免顶切想象（请帮忙验算下是否正确），请问可以把标准13齿刀具磨为此尺寸是否有影响？
请各位帮帮忙

LILI12345FYFY · 发表于 2010-4-22 11:29

你现有的13齿插齿刀已经是非标刀具。插齿刀一般齿顶高系数是1.25，不如你根据现有图纸让刀具厂定做一种锥柄插齿刀。这样对产品质量最有保障。

twange · 发表于 2010-4-22 20:09

工期来不急了，13齿是以前用了的，现在想改变刀具达到效果。

twange · 发表于 2010-4-22 20:12

我现在想把刀的齿顶磨去2mm，计算好象可以不顶切了，不过不是太肯定？不知道这是否可行

lalawo · 发表于 2010-4-23 23:00

本帖最后由 lalawo 于 2010-4-23 23:45 编辑

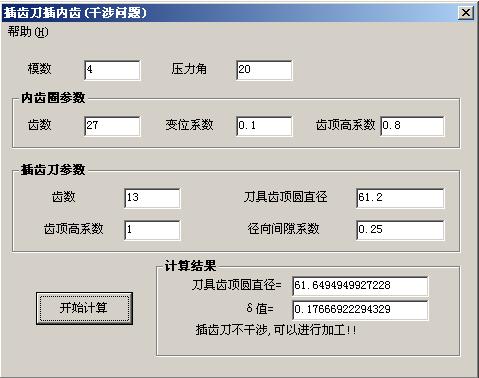

不干涉啊，61.2没事。开始干涉，插进去就没事啦，输入刀具齿顶圆直径=61.2 由于是奇数齿，实际刀具齿顶圆直径=61.65都不会干涉。开始加工会干涉，插进去就不干涉啦。不知道楼主的61.2是测量的插齿刀直径，还是。。。。。。。。。。。

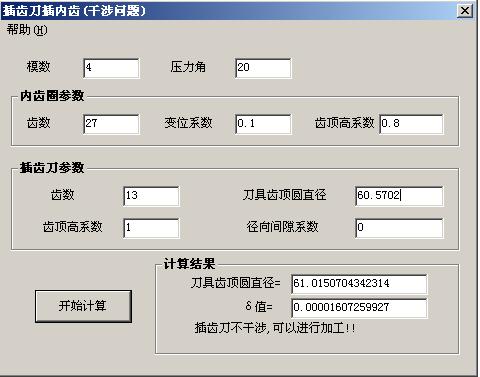

不过，刀具的实际齿顶圆直径是多少？如果磨啦后2mm后，刀具的实际齿顶圆直径为61.2，相当于齿顶高为1，顶隙为0，那么看第二图，61.02不干涉

刀疤五 · 发表于 2010-4-24 00:55

本帖最后由 hj611512 于 2010-4-24 08:38 编辑

回复 1# twange

你自已没有把工件参数说清楚，怎么可以求助呢？
内齿的顶圆，根圆，跨棒距，终止圆，及相应公差。插刀的齿厚或公法线。这些都没告知，如何回答？

刀疤五 · 发表于 2010-4-24 01:00

回复 5# lalawo

你的计算问题大大的，内齿参数不全，你也能计算，你很牛啊！
1。插刀过渡曲线干涉
2。切入顶切
都很难做到的

twange · 发表于 2010-4-25 19:09

顶圆直径为102.4，根圆为117.2 Dp=7 M=98.141
插齿刀外径现为62.8，想把外圆修磨为61.2，

wtony · 发表于 2010-4-25 22:06

那只有磨刀具了，或者订做刀具，不过影响齿形

hesheya · 发表于 2010-4-26 17:45

软件有时会HIA死人的啊，一定要确定其准确性
