请大家解读一张滚刀加工齿轮的图片

vbyu1987 · 发表于 2010-4-19 19:54

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 vbyu1987 于 2010-4-19 19:56 编辑

下面这张图，大家看一下滚刀设计有没有问题，还有就是各条尺寸线的位置关系应该是怎么样的？图片为法向平面

fawcgzmg · 发表于 2010-4-19 21:06

本帖最后由 fawcgzmg 于 2010-4-19 21:07 编辑

没有刀具图，不好分析，但从图上看，剃齿后的渐开线起始圆小于TIF有效渐开线起始圆，没有问题。齿顶倒角也可以，但不知道倒角后的齿顶厚是多少，最好能将刀具参数发上来算一算

vbyu1987 · 发表于 2010-4-19 21:45

本帖最后由 vbyu1987 于 2010-4-19 21:47 编辑

回复 2# fawcgzmg

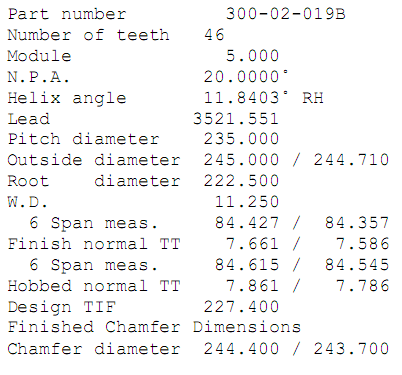

感谢你的解答，，这个图是我单位设计刀具最后出来的图，，我想问的是，我看这幅图，如何知道自己的设计是正确的，现在感觉用了软件一些理论分析就不怎么清晰了，刚进入这个行业，了解的也不是太多。图中是齿轮的参数（肯定正确的），磨前滚刀，一头，右旋，半顶切

fawcgzmg · 发表于 2010-4-20 09:57

本帖最后由 fawcgzmg 于 2010-4-20 10:22 编辑

有没有滚刀的法向齿形图,如果有的话我想核对一下结果.看我计算的结果是否一致,看公法线为两个极限值时倒棱的变化是否和图中一致.
1.图中的滚齿渐开线是公法线为84.5799(滚齿公法线公差的中值)时渐开线,磨齿渐开线是公法线84.3820(磨齿公法线的中值)时的渐开线,一般应该使磨后的渐开线起始圆直径小于有效起始圆直径.即参数中的dedign TIF ,从结果看磨后的渐开线起始圆直径为226.8494<227.4,一侧相差:0.2753,满足要求.
2.齿顶倒棱要求:224.4-243.7,图中上述磨后公法线时的值为:244.0419,即:公法线为中值时倒棱的位置.
