工艺品锥齿轮树的三维建模

hyfjy · 发表于 2010-4-18 19:57

您需要登录才可以下载或查看，没有账号？注册

x

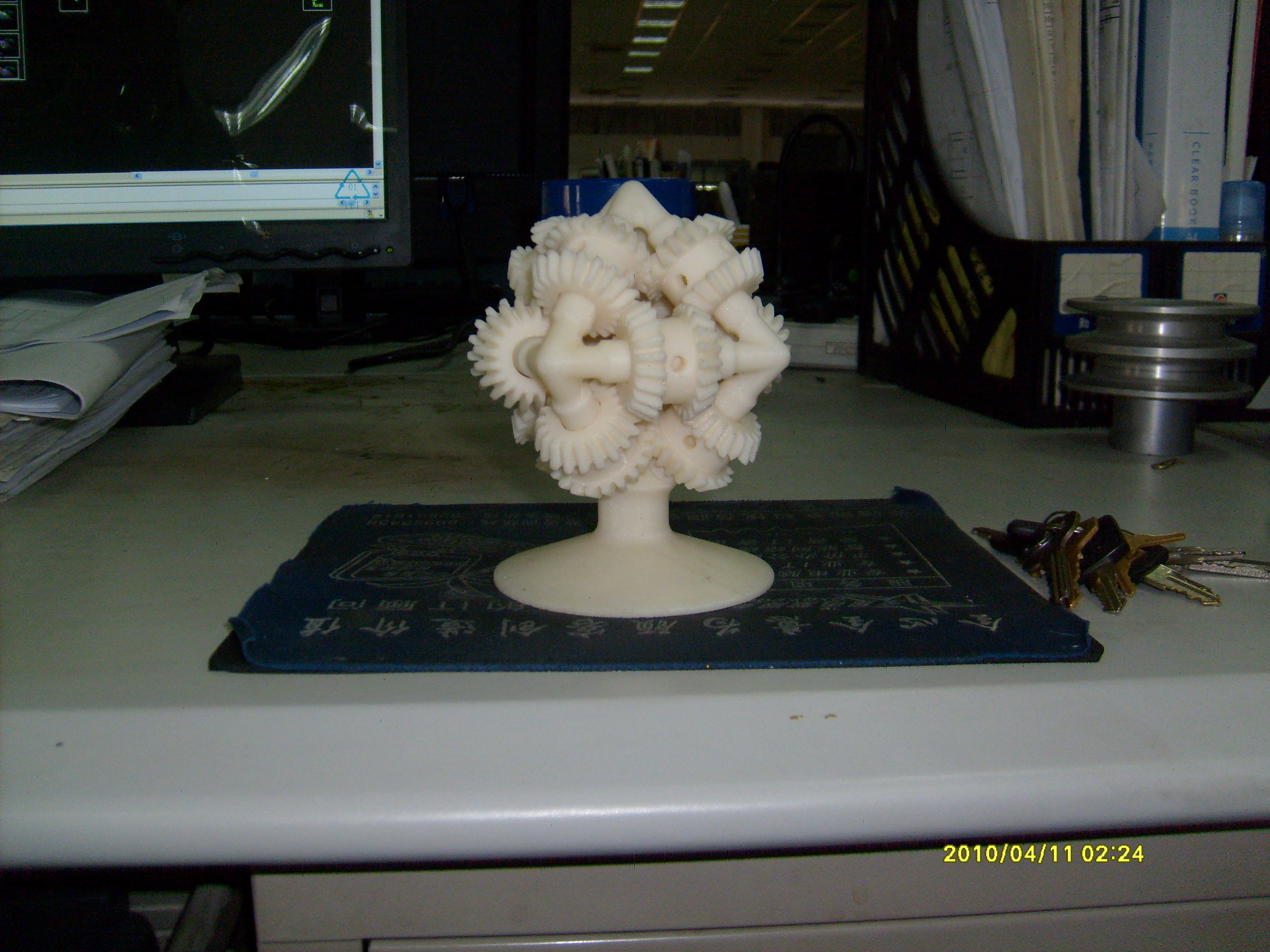

近期看到一个工艺品，是由轴交角为60度的直齿锥齿轮组合而成，据说是采用断层扫描的方法去制造的，整个工艺品无任何接头，一气哈成。照片如下：

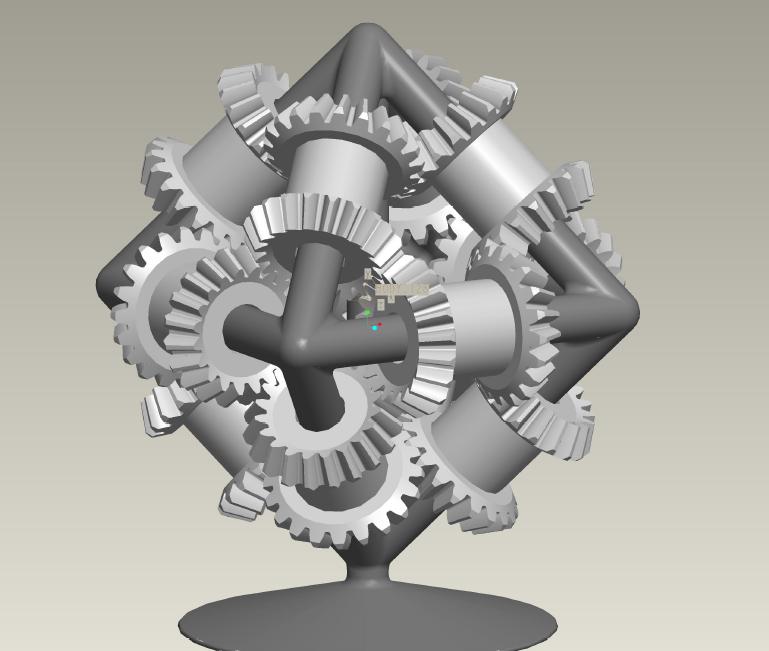

根据工艺品的参数，制了个三维模型，截图如下：


另有一个PDF格式的三维造型，有兴趣的同仁可以一看。

z20.part1.rar (1.43 MB, 下载次数: 64)

z20.part2.rar (1.25 MB, 下载次数: 64)

woodee · 发表于 2010-4-18 22:54

本帖最后由 woodee 于 2010-4-18 22:56 编辑

回复 1# hyfjy

哈哈，蛮有意思的。

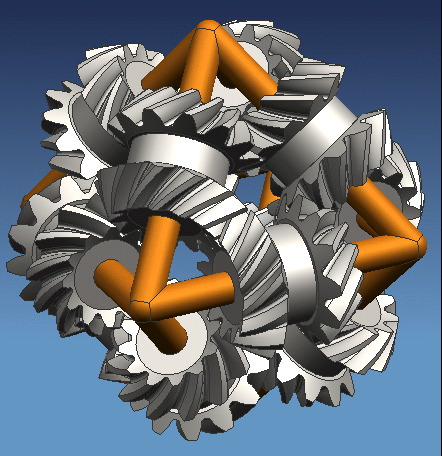

凑热闹也画一个，螺旋的，加点难度：

poxiangzi · 发表于 2010-4-19 08:00

“断层扫描”就是“快速原型”技术，以前见过，将3维的制造转化为2维来进行，降低了难度。

mrmrw · 发表于 2010-4-19 09:48

就是rp技术了，采用快速成型可以搞定这个东西，只能当做实验品，没有多少实际的使用价值，关键是材料，太脆，而且制作精度不高，后处理主要靠手工掏空，我做过这种类似的东西

wyq258193 · 发表于 2010-4-19 10:19

学习了，另外就是斑竹太强了

woodee · 发表于 2010-4-19 12:39

本帖最后由 woodee 于 2010-4-19 15:27 编辑

其实有趣的是，可以联动啮合：

视觉玩意儿，雕虫小技耳。为对得起坛主的10分，换一个清晰点的。

wangjunjtslhc · 发表于 2010-4-19 14:00

回复 6# woodee

一个字“牛“。

ljdqe · 发表于 2010-4-19 19:42

厉害啊

是谁想出来的啊

chen_yh · 发表于 2010-4-19 20:02

该版主确实很牛。

nieshaowu · 发表于 2010-4-19 20:19

回复 6# woodee

版主太牛了。。。齿轮、三维软件方面令众大侠佩服不已:)
