CAD中导入摆线齿形的困难及对策

hyfjy

CAD是一款功能强大的软件，除机械行业外，别的不少行业也选CAD软件为制图首选软件就说明其生命力的强大。我在使用该软件中发现无法输入样条曲线，而CAXA就有这个功能。如何在CAD中输入样条线是齿轮建模者急求的，经过试验终于在CAD上也能象CAXA一样输入样条线了。
具体办法是对样条线文件作一定的修改，首先是每次操作只能输入一条样条线，程序或公式化生成的摆线的一个齿就是一根样条线，在整个数据文件中不能出现空格，因为CAD视空格为回车，一般的数据文件中由于软件的输出存在大量的空格，这就必须全部删掉，去除空格后就可以利用CAD软件的样条线功能，把一根样条线的所有数据一次复制入写入框内，也就生成了这根样条线。

lzf0730

试下，希望能具体点

hyfjy

回复 2# lzf0730


    作了在CAD中输入摆线样条线的教程及在CAXA中输入样条线的教程，如下：

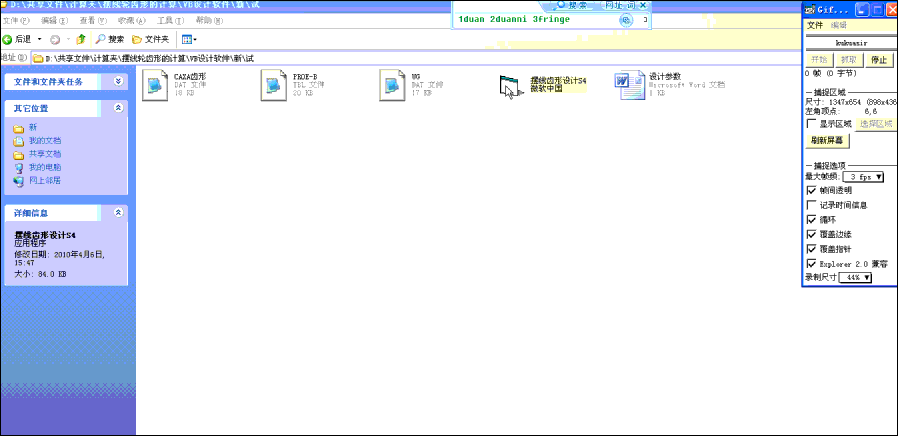

在CAD中相比较还是有点烦锁的，首先要把样条线的格式统一成CAD能接受的格式，这样才能顺利地输入到CAD中，程如下：

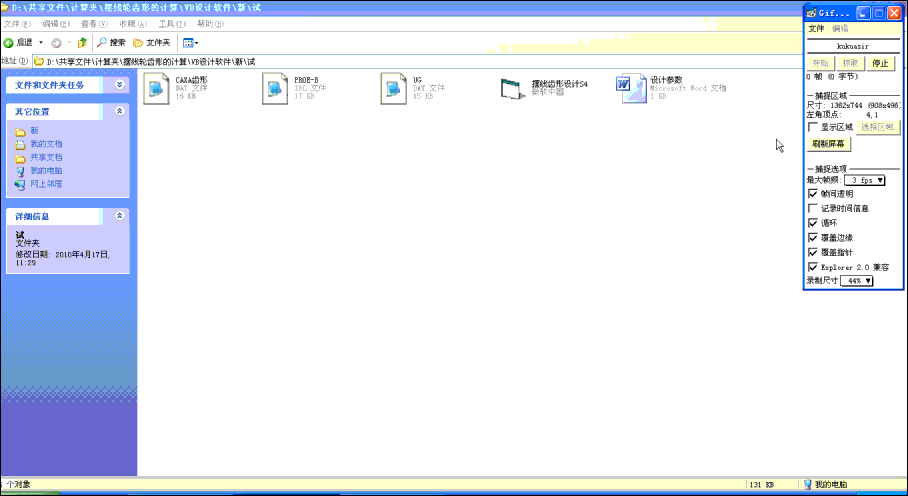

在CAXA中相比要简单点，也是因为这个软件输出的格式本身是为CAXA软件的。

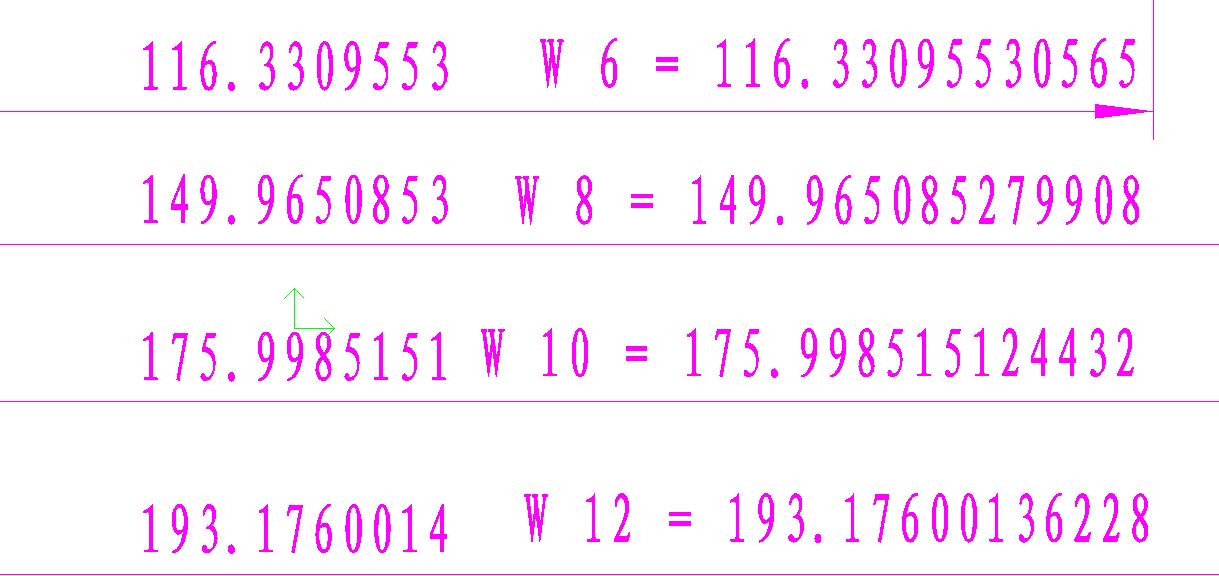

最后的截图如下：

hyfjy

好像用CAXA软件的图没贴上去，补充如下：

freefreemen

http://www.gearbbs.net/forum.php ... &extra=page%3D3

jianfei

谢谢楼主奉献！thank you very much！
