如何用matlab实现平面包络环面蜗杆齿面造型

wjiandanaiqq

哪位大侠是齿轮方面的专家可以教教小弟，我是一头雾水，不知道如何下手呀。理论方面知道，就是用一个倾斜角为B的砂轮平面作为第一曲面，通过建立坐标系写出第一曲面（砂轮平面）表达式，再写出啮合方程n*v=0的表达式，通过第一曲面表达式推算出 蜗杆曲面（第二曲面）表达式，联立啮合方程和第二曲面方程通过编程可以实现蜗杆齿面的造型，，但是不知道怎么去编程呀，哪个知道的可以教教小弟，感激不尽。。。。。。。。。。。。。。。。。。。。。。。。。。。。

jc1984

编制二重循环程序
外层以蜗杆转角为循环变量
内层以砂轮平面两参数之一为循环变量
调用解超越方程的子程序解出砂轮平面的另一参数，并绘制此时参数所计算出的蜗杆齿面坐标点值
这些点经过内层循环形成接触线
接触线再经过外层循环便形成蜗杆齿面（将所有点拟合）
通过循环步长可控制齿面的精度

xihualaoyao

这个程序下不到的，只能自己推导。重庆大学肯定有人有这程序，不过我想他们是不会白给你的。你是干啥用的？企业还是学生？我一直在从事环面蜗杆的设计及制造，推导了二包的一些方程，可能对你有所帮助。

jc1984

ls在哪里从事环面蜗杆的设计及制造？不知可否留下联系方式进行进一步交流

我的QQ是2718638268

khtkihqq

楼主的问题解决了没有？同关注。:)

xihualaoyao

qq 155085383
for c=(Q0*pi/180:0.1*pi/180:(Q0+2*Qw)*pi/180);
u=df22/2:5:da22/2;
v=
x2=
y2=
z2=
x1=
y1=
z1=
plot3(x1,y1,z1,'r')
hold on
end

jc1984

修改相关参数即可

function woganchimian(x)
%定义参数值
i10=55;%传动比
A0=300;%中心距
beta=8*pi/180;%母面倾角
rb=190/2;%主基圆半径
ra1=240;%蜗杆齿顶圆弧半径
rf1=260;%蜗杆齿根圆弧半径
L=150;%蜗杆有效工作长度

%蜗杆转角循环
for fi0=0:0.0025:45*pi/180;
fi1=fi0*i10;
x=[];
y=[];
z=[];
n=1;
%母平面参数沿蜗杆径向循环
for u=150:1:250;
v=(1/i10*u*cos(beta)+sin(beta)*(u*cos(fi0)+rb*sin(fi0)-A0))/sin(fi0);

x0=u;
y0=v*sin(beta)-rb;
z0=v*cos(beta);

x1=(-cos(fi1)*cos(fi0))*x0+(cos(fi1)*sin(fi0))*y0+(-sin(fi1))*z0+cos(fi1)*A0
y1=(sin(fi1)*cos(fi0))*x0+(-sin(fi1)*sin(fi0))*y0+(-cos(fi1))*z0-sin(fi1)*A0
z1=(-sin(fi0))*x0+(-cos(fi0))*y0

r=sqrt((A0-sqrt(x1^2+y1^2))^2+z1^2);
%齿面条件限制
if  r<rf1&r>ra1&abs(z1)<L/2+10;
    x(n)=x1;
    y(n)=y1;
    z(n)=z1;
    n=n+1;
end
end
%画一包时瞬时接触线

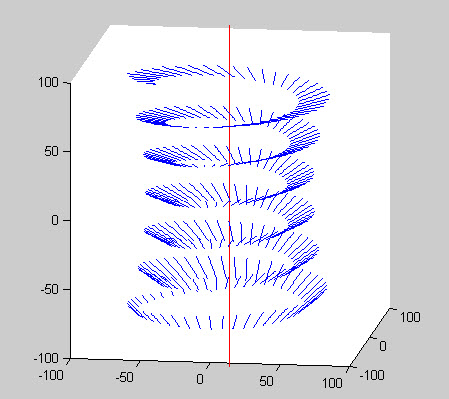

plot3(x,y,z);
hold on ;
end

axis equal;
axis([-100,100,-100,100,-100,100]);
X1=[0 0];
Y1=[0 0];
Z1=[-200 200];
plot3(X1,Y1,Z1,'r');
hold on;

xihualaoyao

强！ 你公开了！

khtkihqq

这个一个齿面的，另外一个齿面这么画？还有多头的话又如何画？

jamical

jc1984 发表于 2010-5-7 23:31


登录/注册后可看大图

修改相关参数即可

function woganchimian(x)

for u=150:1:250;


请问老大 里面u的取值范围如何来的啊？

是不是蜗轮的齿顶圆直径到齿根圆直径之间的距离
