求助：谁能帮我计算一下这把滚刀加工出的齿轮参数

luomo226 · 发表于 2010-4-13 19:59

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

如题：请各位帮我计算一下这把刀加工出的齿轮的实际的渐开线起始圆直径（滚齿的渐开线起始圆直径和剃齿的渐开线起始圆直径），还有齿轮齿顶倒角位置直径。谢谢

per-shaving · 发表于 2010-4-14 01:24

椐我分析：
滚后：da71.179  df58.345  St4.1489(Sn3.556)  a0.25  hc0.36(a、 hc为齿轮齿顶修缘宽和高)
      ds(渐开线起始圆)61.42
剃后：da71.179  df58.345  St4.091(Sn3.507)  a0.23  hc0.35(a、 hc为齿轮齿顶修缘宽和高)
      ds(渐开线起始圆)61.304

luomo226 · 发表于 2010-4-14 20:50

本帖最后由 luomo226 于 2010-4-14 20:57 编辑

我算的渐开线起始圆直径分别是滚齿 61.41
剃齿 61.041

per-shaving · 发表于 2010-4-14 22:23

剃齿 61.15

fawcgzmg · 发表于 2010-4-17 16:59

本帖最后由 fawcgzmg 于 2010-4-17 21:40 编辑

我算的渐开线起始圆直径分别是滚齿  61.413
                                       剃齿  61.013
倒棱：
                                       滚齿  70.462
                                       剃齿  70.571

luomo226 · 发表于 2010-4-17 19:14

回复 5# fawcgzmg

渐开线起始圆咱两算的挺像啊，齿顶我算不来，是70.9.

luomo226 · 发表于 2010-4-17 19:47

还有没有别的答案？

fawcgzmg · 发表于 2010-4-17 21:55

渐开线起始圆直径分别是滚齿  61.413
                                 剃齿  61.013
倒棱起始圆直径：
                              滚齿  70.462
                              剃齿  70.571

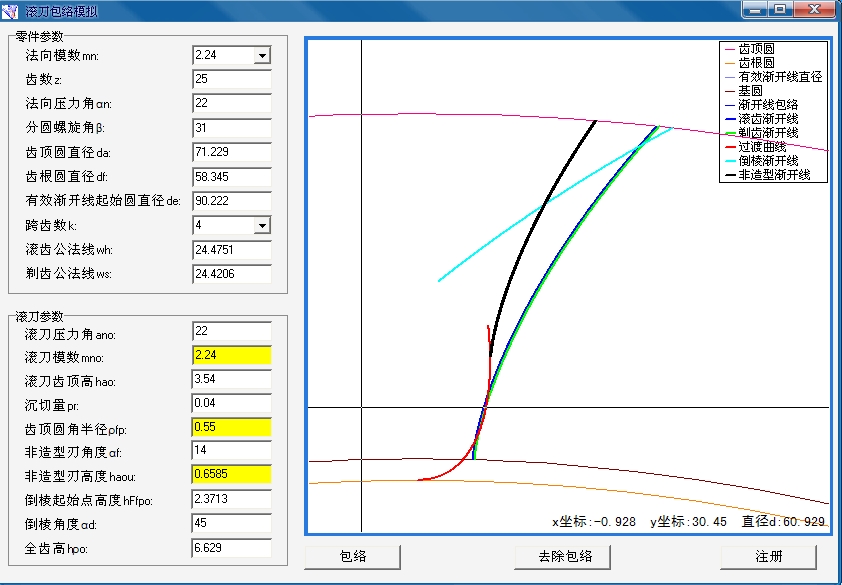

见下图：

这个软件可以在本论坛下载：

http://www.gearbbs.net/forum.php?mod=viewthread&tid=20406&extra=page%3D2&page=2

这个滚刀是韩国大龙的滚刀吗？他们滚刀的法向齿形总是有变位。

luomo226 · 发表于 2010-4-18 06:56

世纪精工的，你的资料里怎么没有你的QQ啊？能留下吧？

fawcgzmg · 发表于 2010-4-18 08:19

我的QQ：1270433008
