高手帮忙看下这对蜗杆蜗轮参数有问题不!

zc_hu · 发表于 2010-4-13 09:59

您需要登录才可以下载或查看，没有账号？注册

x

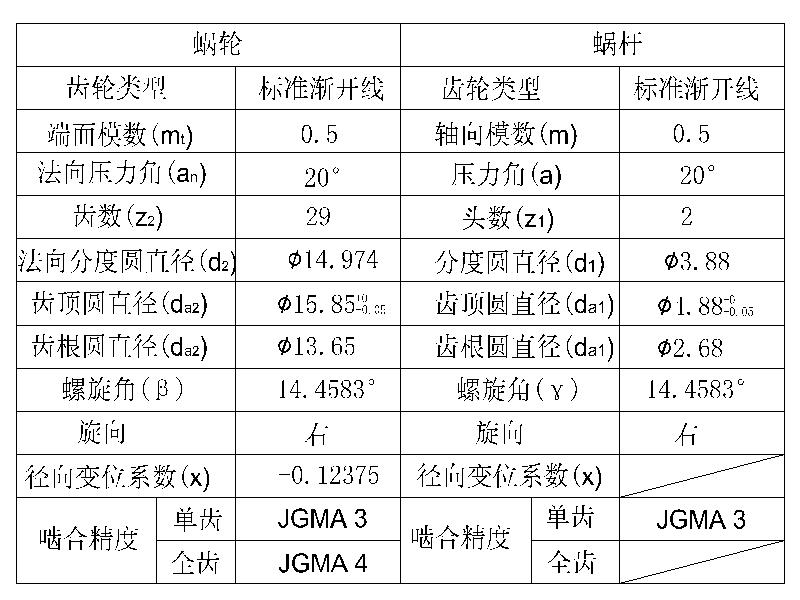

新手问题,帮忙看下附图参数有没有问题啊! 另外我想把蜗杆齿根圆加大,蜗轮已经有现成的了不能改(参数是我自己算出来的不知道对不对,有东西没参数,另附3D档),蜗杆马达轴直径2.0mm.蜗杆可以改,头数可以的话也不要改了.

纪永君 · 发表于 2010-4-13 11:39

一般的蜗杆的分度圆直径是模数的整数倍
一般的蜗杆的外径应该比分度圆直径大2*m
一般的根源直径应该比其顶圆直径小
所以，不知道先生的数据时什么蜗杆数据呢

zc_hu · 发表于 2010-4-13 11:58

呃。。。不好意思！那个蜗杆顶圆是4.88，可能看不清楚！我是先定的头数2，模数、螺旋角跟蜗轮一样，再查手册上公式D1=M*Z/TAN(r)算出分度圆3.88，DA1=D1+2M算出齿顶圆4.88
