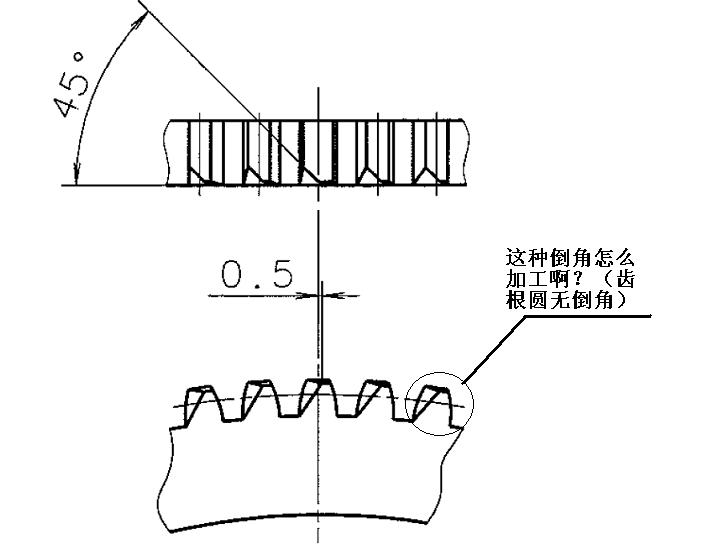

[倒棱] 齿圈倒角

发表于 2010-4-13 09:20 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x



回复

发表于 2010-4-13 11:09 | 显示全部楼层

专用倒角机倒。

回复

发表于 2010-7-11 13:06 | 显示全部楼层

南京机床厂有专门的倒角机的

回复

发表于 2010-7-21 10:23 | 显示全部楼层

用双倒棱刀挤出来
我们就是用Y9332（重庆机床集团的）倒出来的而且可以调角度！

回复

发表于 2010-7-24 21:09 | 显示全部楼层

要求不高就钳工

回复

发表于 2010-7-25 21:02 | 显示全部楼层

用圆柱磨头倒角

回复

发表于 2010-8-5 13:07 | 显示全部楼层

用滚齿机倒啊

回复

发表于 2010-8-5 20:38 | 显示全部楼层

尖角倒角机

回复

发表于 2010-8-5 21:49 | 显示全部楼层

使用专用的倒尖角机床，还有，倒棱刀挤不出来45°的倒角，主要是毛刺会翻到齿面上。

回复

发表于 2010-12-2 21:28 | 显示全部楼层

YH9332型倒角机加工，天津精密机床厂
