关于双曲面弧齿圆锥齿轮

jinjin · 发表于 2010-4-12 18:55

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 jinjin 于 2010-4-12 18:57 编辑

各位高手，我想请教利用什么建模软件可以建出格里森制双曲面弧齿圆锥齿轮。
本人毕业设计急需建模，却不知道应该用何种软件，看到论坛中高手如云。。。希望能够帮帮我。。
谢谢啦~

zhangjun · 发表于 2010-4-12 22:10

请仔细在论天理查找一下，会找到答案的。

jinjin · 发表于 2010-4-13 10:09

回复 2# zhangjun.6666

好的~谢谢诶版主～

nieshaowu · 发表于 2010-4-15 15:16

回复 3# jinjin

PRO/E、UG、CATIA等都可以建出模型，关键是用什么方法，这方面论文很多，学校图书馆数据库可以下载

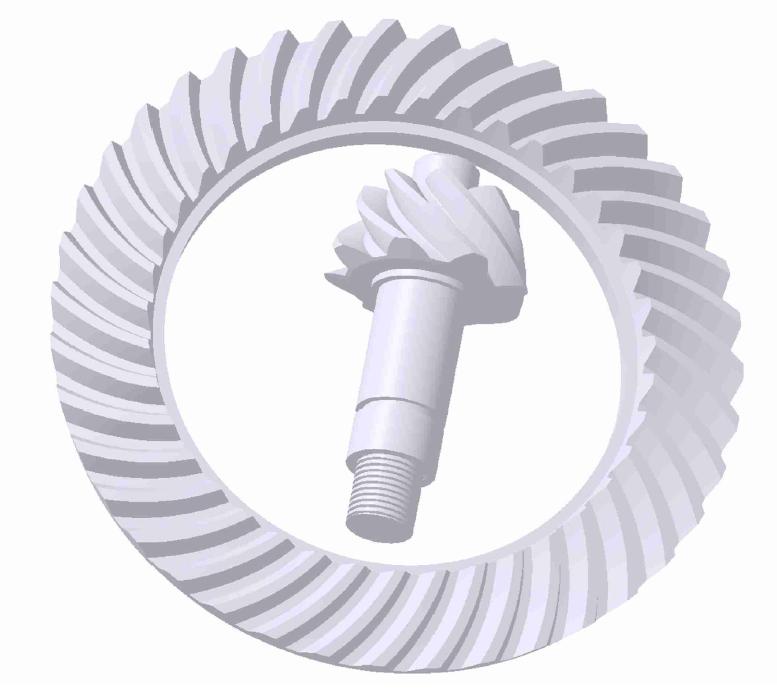

nieshaowu · 发表于 2010-4-15 15:19

回复 4# nieshaowu

shuiniu995 · 发表于 2010-4-15 22:29

我想问下上面的蜗轮是用数学模型建的，还是用蜗杆切出来的？

jinjin · 发表于 2010-4-16 16:02

回复 4# nieshaowu

我现在在用proe建模，双曲面方程我无法得到。
前面有建过渐开线的齿轮~ 比较简单，但是遇到双曲面的，我就无从下手了~
查了好多资料，里面有仿真，但是对建模都是一笔带过，所以，还是很难。。。。
不知道具体的建模的步骤是什么~

tongxiaobing · 发表于 2010-4-17 00:51

算出双曲面端面齿廓曲线方程，导入三维软件建立曲线，然后，以该曲线沿齿向线扫描，切除，阵列就可以了

虎牙 · 发表于 2010-4-17 08:23

jinjin · 发表于 2010-4-17 21:26

回复 8# tongxiaobing

恩~ 我再用proe建模，现在的问题就是齿廓方程或是吃面方程我算不出来。也不知道用什么的方法。不知道你是不是有一个例子或好的方法可以分享一下。呵呵~谢谢啦
