齿轮设计

xinbin159 · 发表于 2010-4-9 18:00

您需要登录才可以下载或查看，没有账号？注册

x

各位大虾帮忙分析一下两个齿轮角度30和模数2一样齿数20和18齿传动比是1.1111 它们是分度圆接触但旋转之后它的接触点就不知道怎么求了比如旋转3度它的接触点是怎么求接触圆怎么求各位高手请指教一下哦

niuershiye · 发表于 2010-4-9 18:38

freefreemen · 发表于 2010-4-9 18:50

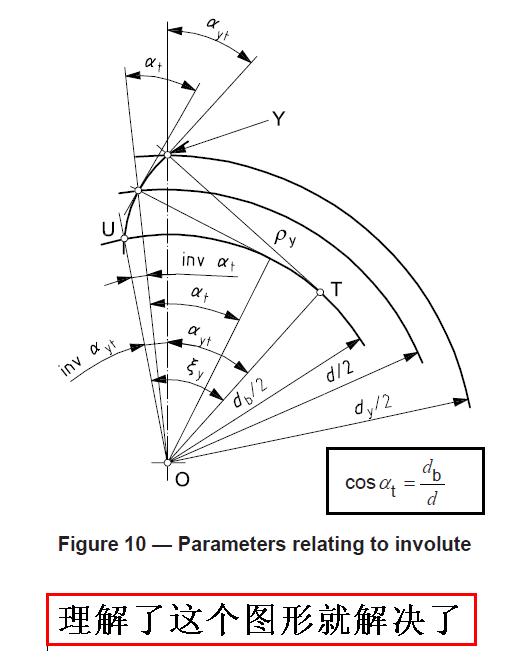

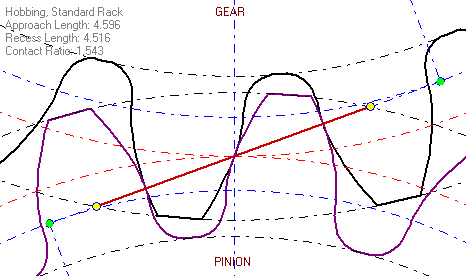

这个图更清楚

hesheya · 发表于 2010-4-9 19:39

看来现在靠软件的比较多，呵呵

tonnyzhang8186 · 发表于 2010-4-9 20:55

回复 4# hesheya

关键看你如何理解这一块，扎实的基本功加上你的专研，软件知识一种应用工具而已

xinbin159 · 发表于 2010-4-10 11:07

恩非常感谢你提供资料我会好好学习一下哦

hesheya · 发表于 2010-4-10 17:59

回复 5# tonnyzhang8186
呵呵，现在不少人比较依靠软件，我相信你不是

xinbin159 · 发表于 2010-4-12 14:32

还是有点不太清楚啊还有点搞不懂

xinbin159 · 发表于 2010-4-12 14:36

怎么又知道旋转多少度跟齿顶接触多少度又跟齿根接触各位大侠帮帮忙哦

LILI12345FYFY · 发表于 2010-4-12 15:09

啮合线段的端点是齿顶与齿根接触的起始点，起始点与圆心连线再旋转3°，再看连线延长线与啮合线段的交点。
该点与圆心的连线，应该是齿面接触点位置。
