请是什么齿轮

south007 · 发表于 2010-4-7 14:25

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 south007 于 2010-4-7 14:27 编辑

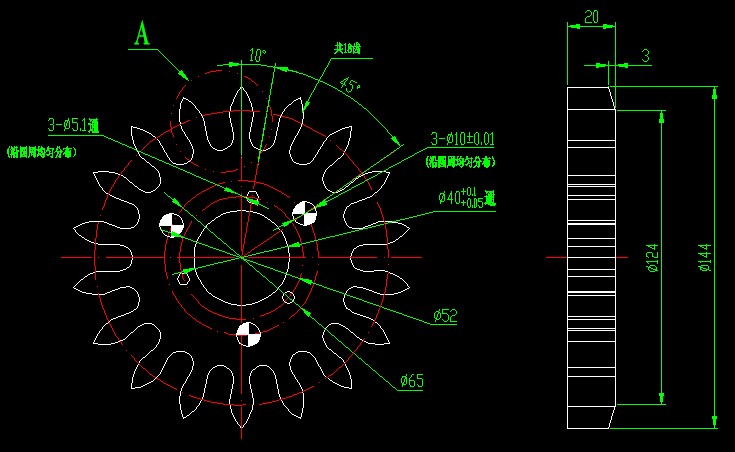

兄弟们这是什么齿轮!此胶齿轮为朋友实测国外机器上的,此齿轮两个相互咬合传动,但是工作时可随意调整中心距1-8MM左右,不知哪位兄弟知道.我现在需设计一对中心距为78MM和这个相同的齿轮,具体如何计算各数据.谢谢!!

niuershiye · 发表于 2010-4-7 17:07

==============

minastang · 发表于 2010-4-7 18:15

我也想知道这是什么齿轮，忘大家帮忙解答！

south007 · 发表于 2010-4-7 18:22

多谢版主,不知是那本书上有!

lijieba · 发表于 2010-4-7 18:26

这应该是变厚齿轮吧工作时可以轴向调整中心距

niuershiye · 发表于 2010-4-7 18:29

多谢版主,不知是那本书上有!
south007 发表于 2010-4-7 18:22

登录/注册后可看大图

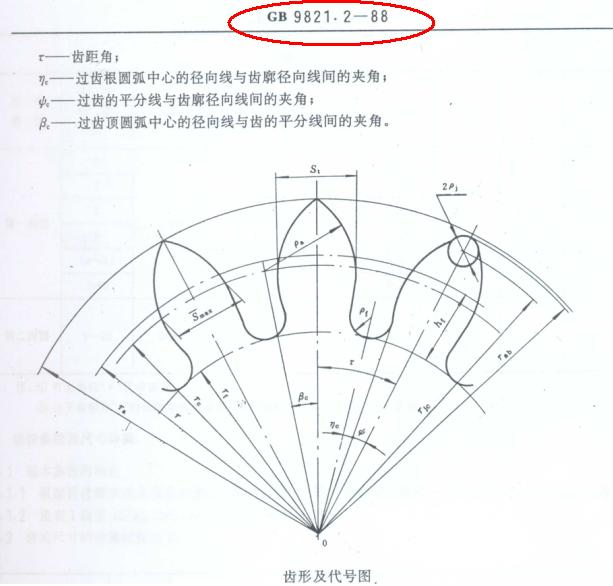

都给你圈上了红圈 GB 9821.2 ，伴你搜索如下网址：

http://www.gearbbs.net/forum.php?mod=viewthread&tid=20789&extra=page%3D1

自己下载去！

south007 · 发表于 2010-4-7 18:47

我在2004版齿轮手册上没有找到!

zhr131400 · 发表于 2010-4-7 18:49

应该是根切吧！这种齿轮是刀具确保的！

south007 · 发表于 2010-4-7 18:49

非常感谢!!

niuershiye · 发表于 2010-4-7 18:50

计时仪器用齿轮标准包括了“计时仪器用齿轮的术语定义代号标准”和“计时仪器时的圆弧齿轮、渐开线圆柱齿轮”、“齿轮公差”、“0.05～1.00mm模数系列”及“齿轮检验方法”等多部齿轮方面标准。其中“术语、代号标准”规定了有关计时仪器用齿轮的50个术语的定义代号及对应的英文名称；“圆弧齿轮”、“渐开线圆柱齿轮”标准规定了这两种齿轮的齿形及齿形的分类、要求、参数及尺寸计算值；“齿轮公差”标准规定了计时仪器用齿轮的公差项目、代号，齿轮的精度等级以及齿轮极限偏差和公差的数值；“齿轮检验方法”标准规定了计时仪器用齿轮的检验项目、技术要求及具体的检验方法；“0.05mm～1.00mm模数系列”标准规定了进行计时仪器的结构设计时使用的传动齿轮的模数值。

GB 9821.1-1988 计时仪器用齿轮基本术语、定义及代号
http://www.gearbbs.net/forum.php?mod=viewthread&tid=20788&extra=page%3D1

GB 9821.2-1988 计时仪器用齿轮圆弧齿轮
http://www.gearbbs.net/forum.php?mod=viewthread&tid=20789&extra=page%3D1

GB 9821.3-1988 计时仪器用齿轮齿轮公差
http://www.gearbbs.net/forum.php?mod=viewthread&tid=20790&extra=page%3D1

GB 9821.4-1988 计时仪器用齿轮渐开线圆柱齿轮
http://www.gearbbs.net/forum.php?mod=viewthread&tid=20791&extra=page%3D1

GB 9821.5-1988 计时仪器用齿轮齿轮检验方法
http://www.gearbbs.net/forum.php?mod=viewthread&tid=20792&extra=page%3D1

GB 9821.6-1988 计时仪器用齿轮 0.05~1.00mm的模数系列
http://www.gearbbs.net/forum.php?mod=viewthread&tid=20793&extra=page%3D1
