内齿轮的正确画法？

proe2005 · 发表于 2010-4-6 20:56

您需要登录才可以下载或查看，没有账号？注册

x

内齿轮究竟是凸起的还是凹陷的呢？

chenmiaooo · 发表于 2010-4-7 12:09

都看不懂你要问的问题，不过我猜测你是想问渐开线的样子吧，仔细想想。实在不行拿个齿轮看看哪条边比较象渐开线

chenmiaooo · 发表于 2010-4-7 12:10

他和外齿轮，可以说一个公的一个母的：）

hyfjy · 发表于 2010-4-12 20:40

他和外齿轮，可以说一个公的一个母的：）
chenmiaooo 发表于 2010-4-7 12:10

登录/注册后可看大图

外齿轮是公的，内齿轮就一定是母的了，外齿轮的齿形曲线是凸形的，那不就可以推出内齿轮的齿形曲线相对于外齿轮就是凹的了么，凸形齿与凹形齿的啮合，产生的作用是应力减小，所以在内外齿啮合中，传动一般是比较平稳的。

css95123 · 发表于 2010-5-1 23:34

其实齿轮就是齿轮不要用凸形或是凹形來區分，
用最简單方法來區分就是
加畫一個圓來區分
在齒形內部加個小圓=外齿轮
在齒形外部加個大圓=內齿轮

caicaier · 发表于 2010-5-20 17:11

什么凸起，凹陷的哦？找本机械设计方面的书就晓得了三

lmidsun · 发表于 2010-7-13 10:23

通俗称法，自己晓得就行啦

854937630 · 发表于 2010-7-13 13:14

拿一对内外齿轮来啮合一下就懂了。

niuershiye · 发表于 2010-7-14 09:38

内齿轮的齿相当于外齿轮的（齿）槽

齿轮小二 · 发表于 2010-7-14 11:14

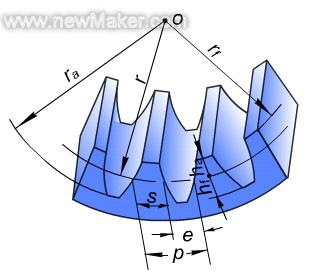

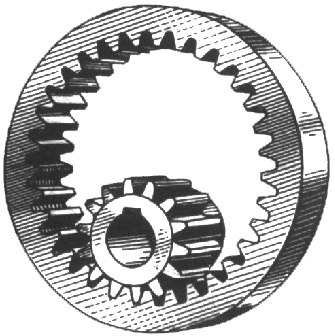

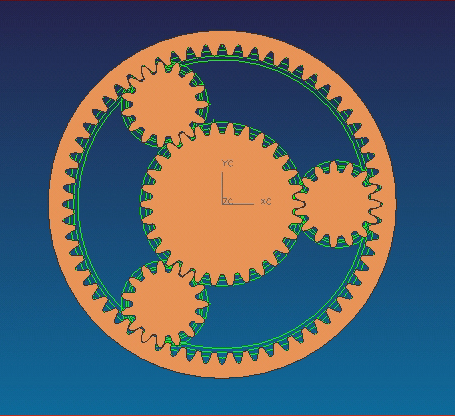

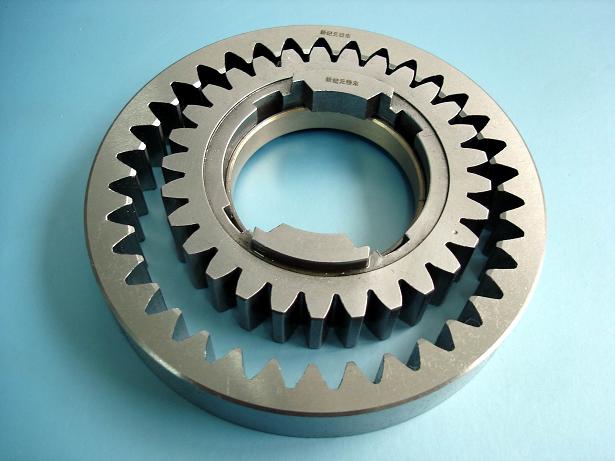

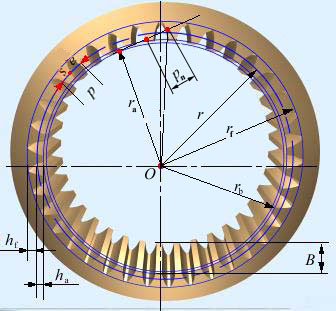

给你贴几个图就明白了。
