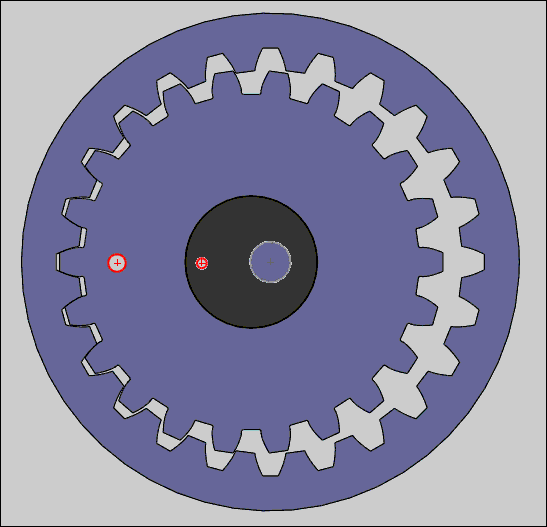

少差齿（差二） -- SW 2008 模拟

jiajia_nj

如题。

xiaotet001

厉害，能发源文件大家学习学习吗？？

poxiangzi

仿佛有点僵硬，呵呵，个人感觉。

chenmiaooo

看上去好象是有干涉的吧，可能没做好

goldfool

齿顶确实有点干涉。

jiajia_nj

回：

3楼： 少差齿（差二）， 即主动轮（转动的）转一圈，外齿轮做平面运动，绕自身轴转动2个齿。
      这也许是你理解的“僵硬”感觉。

4,5楼： 我可是用的“3D接触”模拟的，不干涉哦。

数据如下：
外齿轮（转动的） 模数 2.5，齿数22，变位系数：-0.0404
内齿轮（不动的） 模数 2.5，齿数24，变位系数：0.1678
中心距： 2.875

有兴趣的试试？

hyfjy

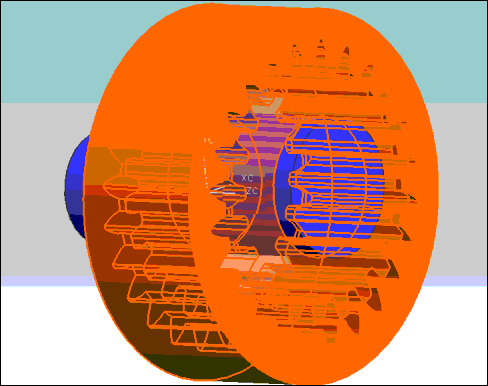

根据楼主提供的参数，我用UG软件作出这对相啮合的少齿差减速器，也用运动仿真模拟偏心旋转，截图如下：

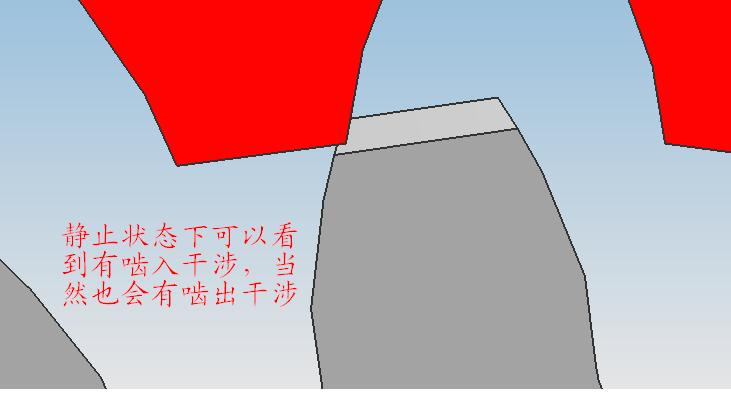

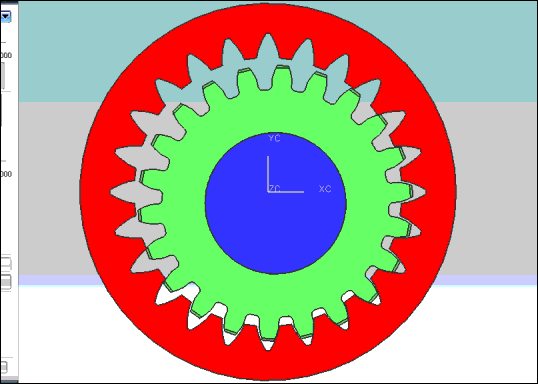

这对齿轮我采用了齿高系数为0.8，但这对齿轮副仍有严重的啮入和啮出干涉，静止图如下：

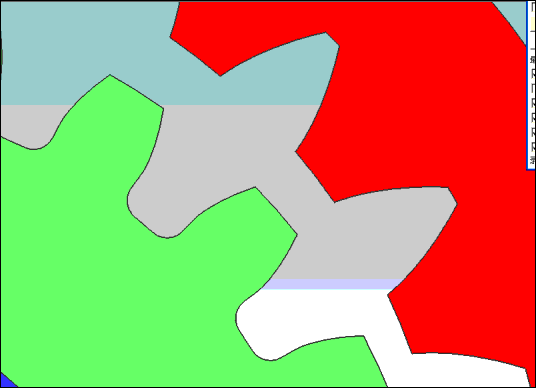

运动仿真时的干涉图如下：



我想楼主应该进一步提供所做齿轮的齿高系数或大、小径，齿廓间隙，我可以进一步对这对齿轮进行分析，谢谢。

jiajia_nj

楼上的，好! 赞一个！

齿顶高系数： 0.6

hyfjy

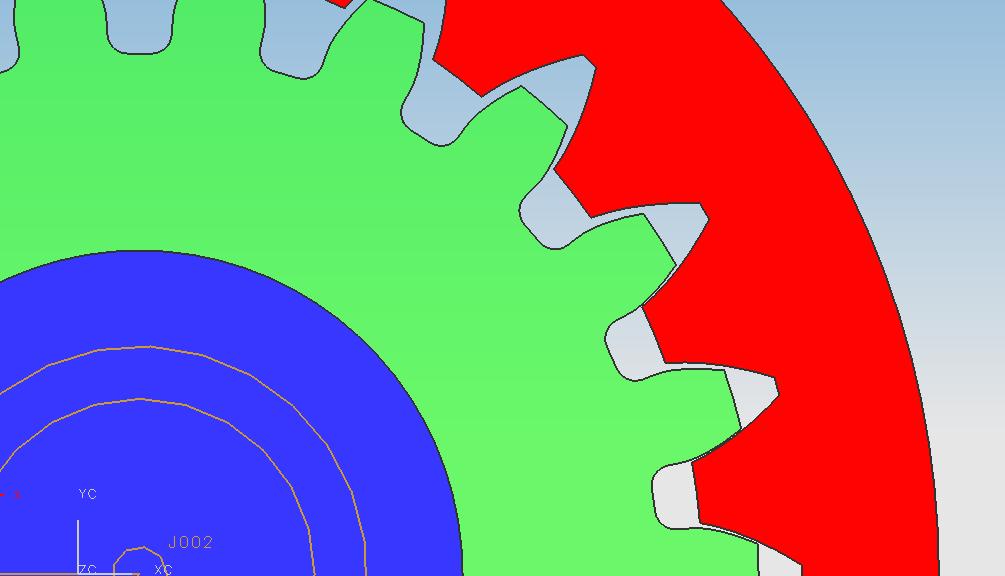

把齿高系数调整为0.6后，重新对这对二齿差齿轮副进行了运动分析，的确不存在干涉现象了，载图如下：






有谁愿意试计算一下这个旋转的外齿轮的转速是多大？（相对于轴的转速）

89315543

我有两组少差齿（差四）的齿轮，想求助于大家，看变位系数怎么变，偏心距是多少才合理。
1、Z1=31。Z2=27
2、Z3=28。Z4=24






新手上路~~恳求指点 ~~
