本帖最后由 spline 于 2010-6-3 15:16 编辑
随形阵列最关键的问题是“随形”,找一条“引线”,让阵列沿着“引线”走,这条“引线”也就是随形阵列的核心了,最常用的方法自然是“辅助线”,通过添加约束,使得阵列的特征与辅助线之间保持某种约束关系,实现随行。
随形阵列的另一个核心问题是阵列的驱动问题,简单的阵列通常用方向来定义阵列方向,例如最简单的线性阵列,还有以轴线为阵列基础的,例如最简单的圆周阵列,随形阵列的特殊之处在于使用尺寸作为阵列的阵列方向,线性随形阵列使用线性尺寸作为阵列驱动,圆周线性阵列使用角度尺寸作为阵列驱动。

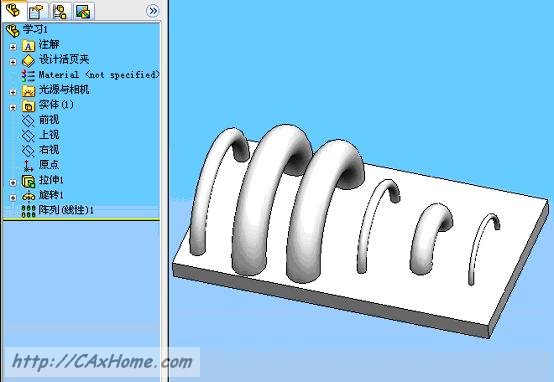

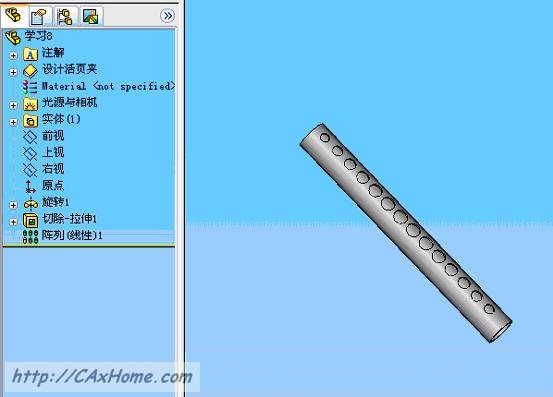

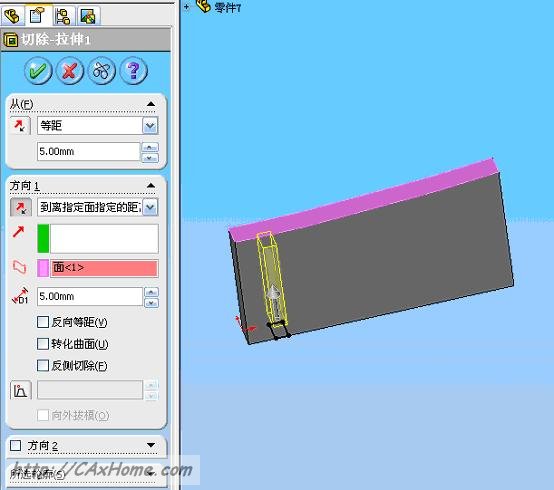

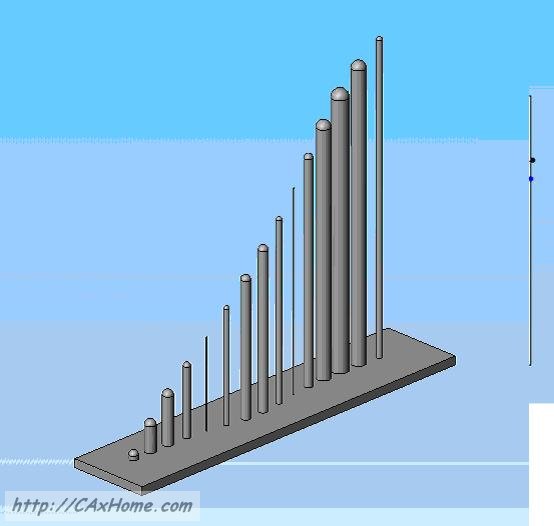

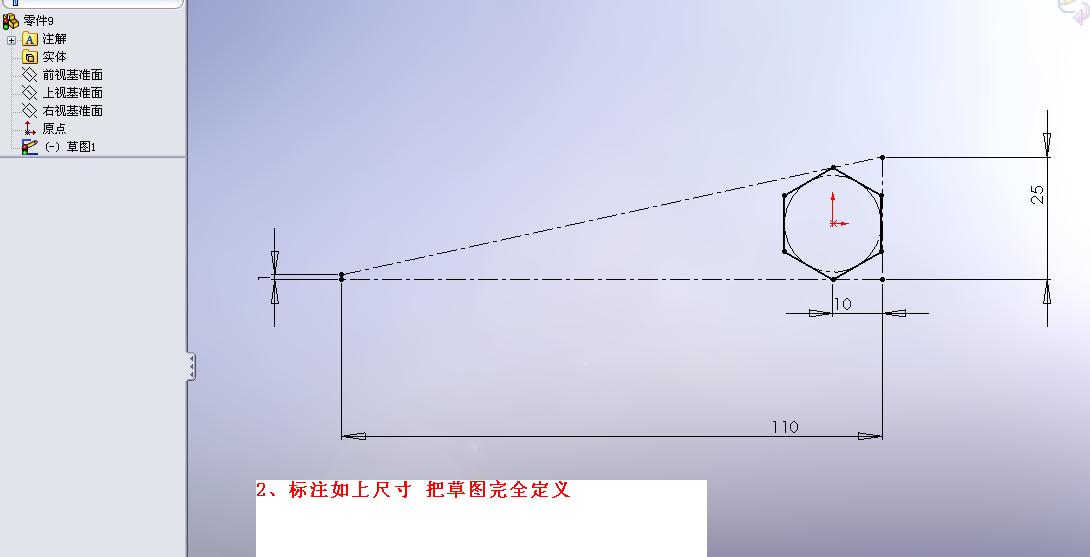

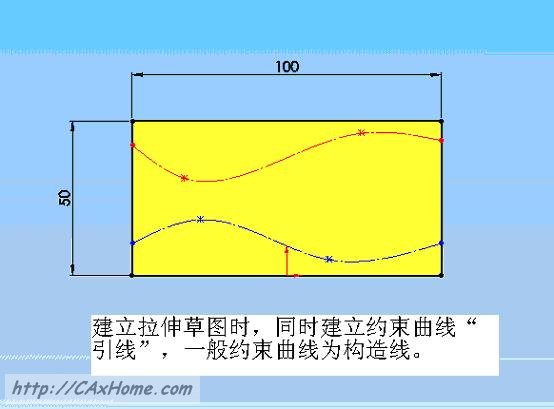

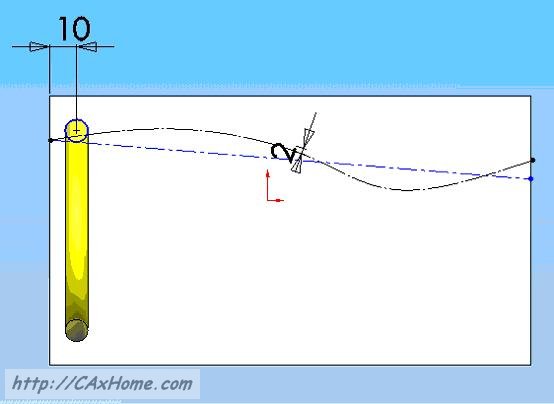

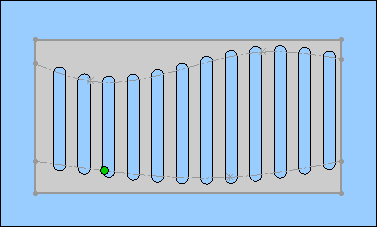

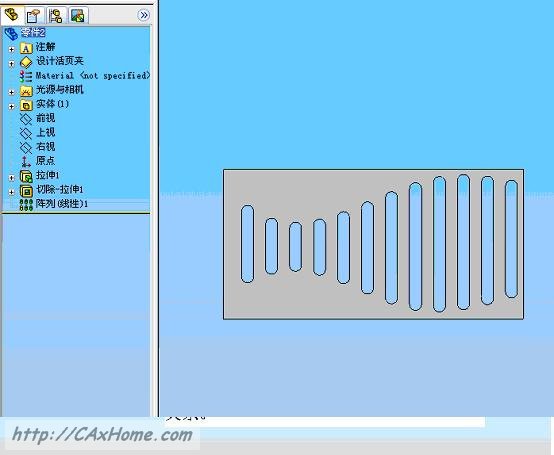

阵列的特征是“切除拉伸”特征,从图形可以看出切除的端部两个圆的圆心,分别在一条曲线上,阵列时,圆心的位置随着曲线变化,解决此阵列的核心就是如何将圆心约束在曲线上,这也为我们建立草图提供了依据。

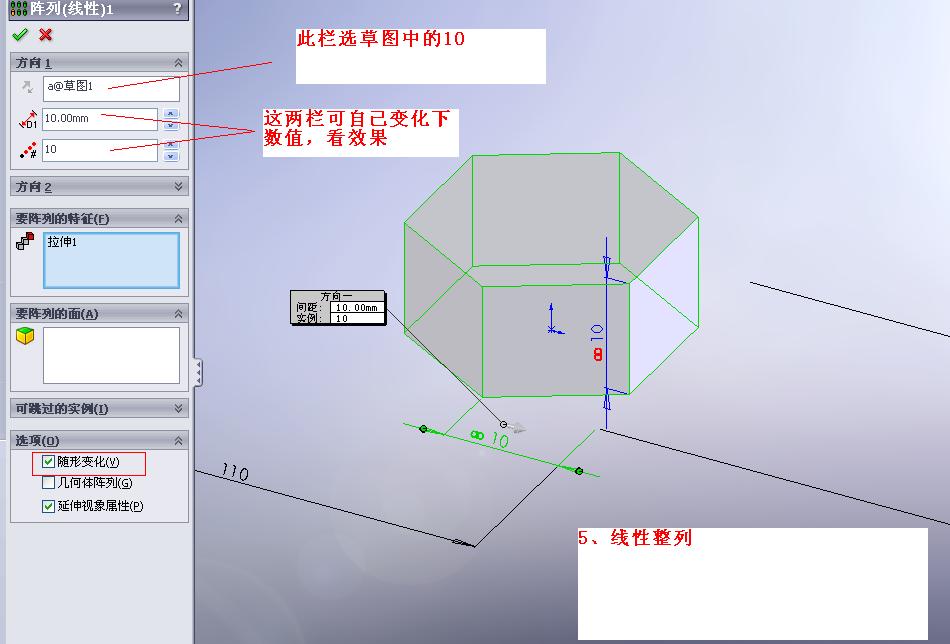

阵列时选择随形阵列,阵列方向选择切除拉伸的左侧定位尺寸,阵列的特征选择切除拉伸,输入阵列数量,确定即可。 |
-
-
零件26 随行阵列.rar
41.99 KB, 下载次数: 45, 下载积分: 齿轮币 -2 枚
-
-
零件27 随行阵列.rar
53.16 KB, 下载次数: 43, 下载积分: 齿轮币 -2 枚
-
-
实例1.rar
57.32 KB, 下载次数: 41, 下载积分: 齿轮币 -2 枚
-
-
实例2.rar
73.24 KB, 下载次数: 41, 下载积分: 齿轮币 -2 枚
-
-
实例3.rar
45.3 KB, 下载次数: 40, 下载积分: 齿轮币 -2 枚
-
-
实例4.rar
83.58 KB, 下载次数: 42, 下载积分: 齿轮币 -2 枚
-
-
线性随形阵列.rar
892 KB, 下载次数: 52, 下载积分: 齿轮币 -2 枚
-
-

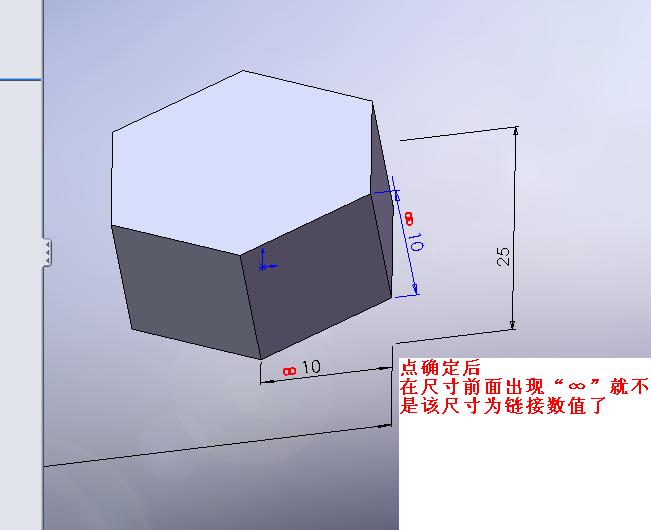

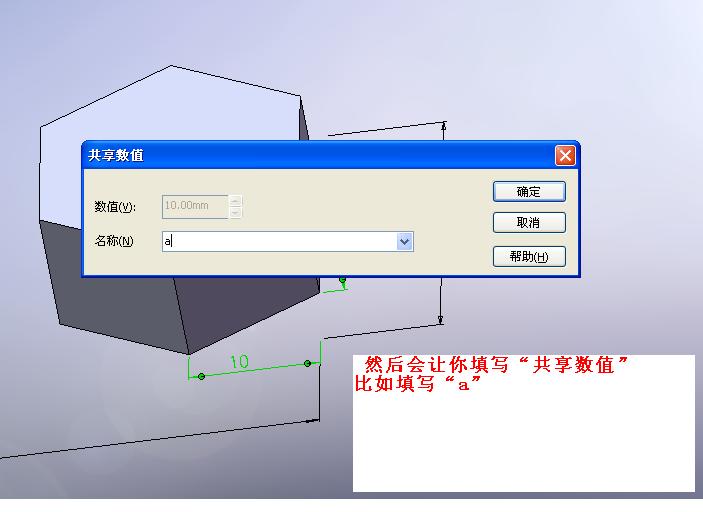

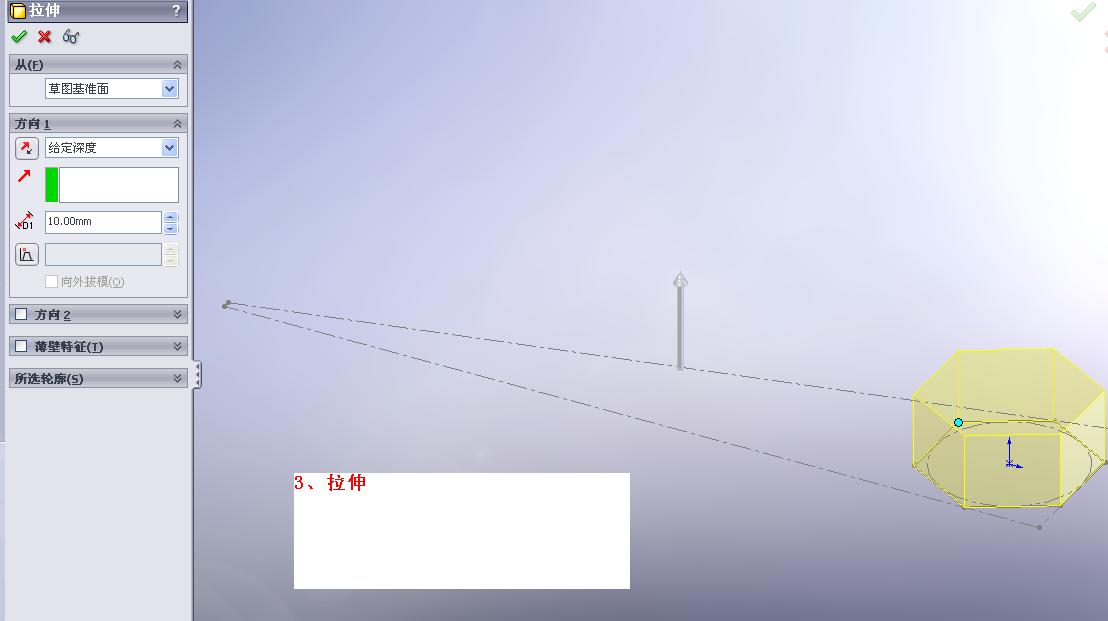

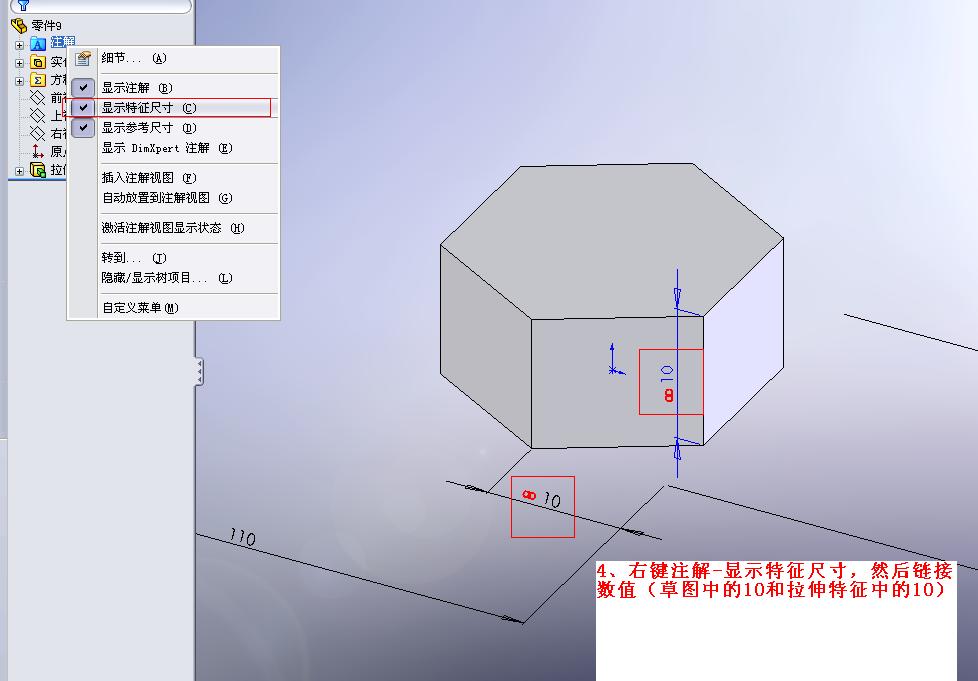

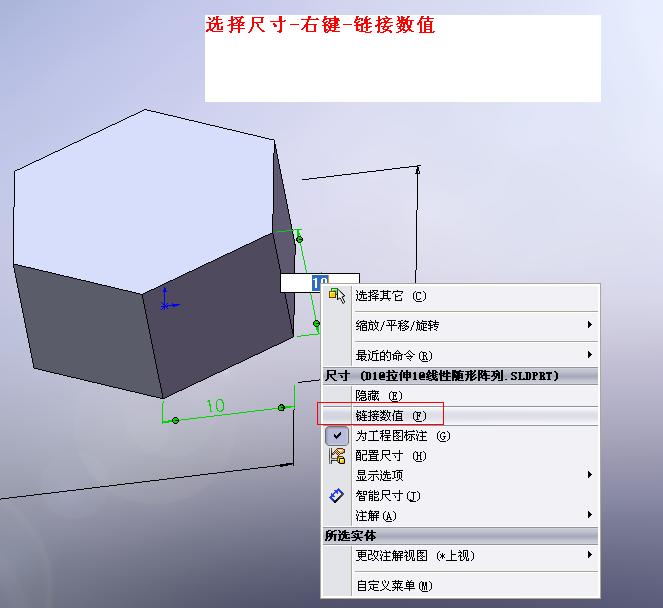

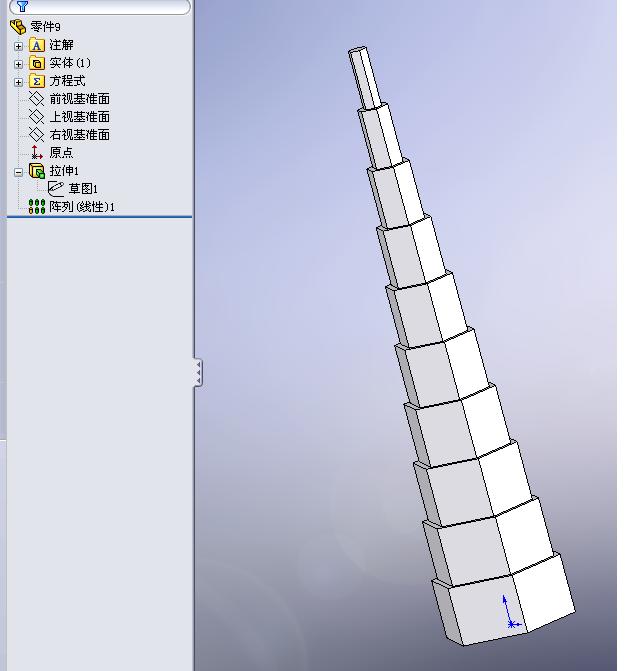

六和塔.rar
65.58 KB, 下载次数: 41, 下载积分: 齿轮币 -2 枚
-
-
随形阵列(球).rar
430.67 KB, 下载次数: 44, 下载积分: 齿轮币 -2 枚
-
-
treea1.rar
297.19 KB, 下载次数: 40, 下载积分: 齿轮币 -2 枚
-
-
阵列1.rar
288.26 KB, 下载次数: 40, 下载积分: 齿轮币 -2 枚
-
-
四龙聚首.part1.rar
1.91 MB, 下载次数: 61, 下载积分: 齿轮币 -2 枚
-
-
四龙聚首.part2.rar
1.76 MB, 下载次数: 56, 下载积分: 齿轮币 -2 枚
-
-
treea1.rar
297.19 KB, 下载次数: 44, 下载积分: 齿轮币 -2 枚
-
-
随型阵列3.part1.rar
1.91 MB, 下载次数: 48, 下载积分: 齿轮币 -2 枚
-
-
随型阵列3.part2.rar
1.65 MB, 下载次数: 48, 下载积分: 齿轮币 -2 枚
|
