锥齿疑难！（pro-e)

a364505597

各位前辈
·我想请教一个锥齿的问题
已知两个锥齿的 z=43\z=15
               m=32dp(英制）
               轴交角 =90°
               压力角=20°

这两个锥齿的分锥交是多少？ 该怎么算？

吕世祥

看看《齿轮手册》吧

freefreemen

19.231°，70.769°

TANGWEIWO1987

dp(英制]和毫米之间怎么换算的？

888888a

dp就是径节 dp=25.4/ms

hyfjy

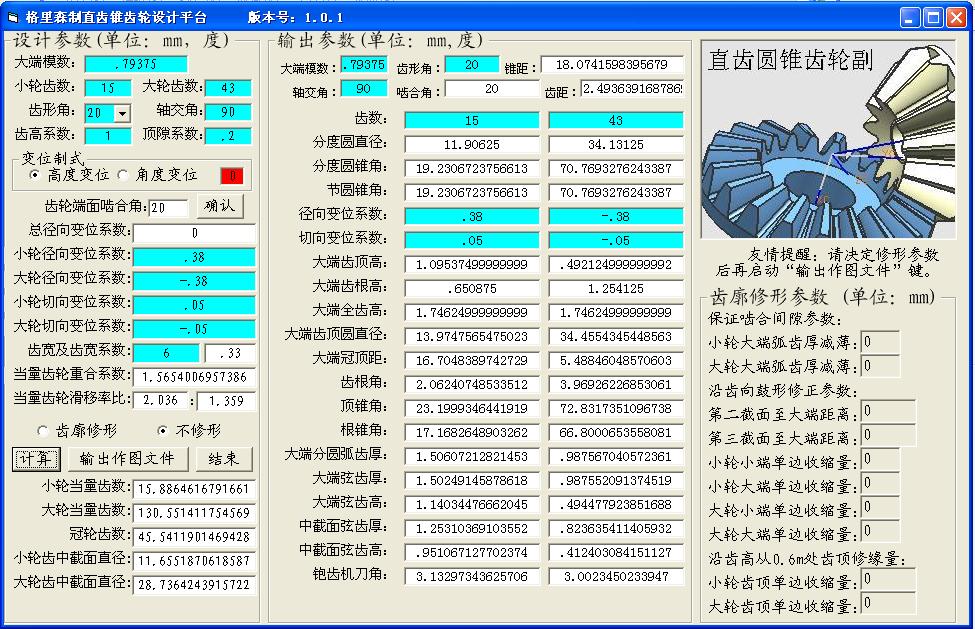

这对锥齿轮的计算如下：



计算的结果如下：

直齿圆锥齿轮副设计计算表
一、输入参数
    大端模数:m    .79375（25.4/32）
        齿数:Z  15            43
      压力角:α   20
      轴交角:Σ    90
径向变位系数:Xn     .38           -.38
切向变位系数:Xt     .05           -.05
  齿顶高系数:ha＇   1
  齿顶隙系数:c＇    .2
    设计齿宽:B    6
二、计算输出参数
      压力角:α  =20
      啮合角:α′= 20
    齿轮模数:M=.79375
        齿数:Z1=15                          Z2=43
    两轴夹角:Σ= 90
  分度圆直径:d1= 11.90625        d2= 34.13125
    分度锥角:X1= 19.2306723756613             X2= 70.7693276243387
    节圆锥角:δ1= 19.2306723756613             δ2= 70.7693276243387
径向变位系数:Xn1= .38             Xn2=-.38
切向变位系数:Xt1=.05              Xt2=-.05
    大端锥距:R1=R2= 18.0741598395679
    大端齿距: P1=P2= 2.4936391687869
  大端齿顶高:ha1= 1.095          ha2= .492
  大端齿根高:hf1= .651           hf2= 1.254
  大端全齿高:h1=h2= 1.74624999999999
  齿顶圆直径:da1= 13.9747565475023             da2= 34.4554345448563
  大端冠顶距:Aa1= 16.7048389742729             Aa2= 5.48846048570603
      齿根角:Xf1 = 2.06240748533512          Xf2= 3.96926226853061
      顶锥角:δa1 = 23.1999346441919          δa2= 72.8317351096738
      根锥角:δf1 = 17.1682648903262          δf2= 66.8000653558081
  大端弧齿厚:S1  = 1.50607212821453            S2= .987567040572361
  大端弦齿厚:S01 = 1.50249145878618            S02= .987552091374519
  大端弦齿高:H01 = 1.14034476662045            H02= .494477923851688
  中端弧齿厚:S中1  = 1.25609003085849            S中2= .823647879293775
  中端弦齿厚:S中01 = 1.25310369103552           S中02= .823635411405932
  中端弦齿高:H中01 = .951067127702374           H中02= .412403084151127
    当量齿数:  Z当1= 15.8864616791661          Z当2= 130.551411754569
    冠轮齿数:   Z冠= 45.5411901469428
刨齿机用齿角:  Y1  = 3.13297343625706           Y2= 3.0023450233947
当量齿轮重合度:  ε= 1.5654006957386

a364505597

6 楼
果然是高手啊！:funk:

能告诉我QQ吗 ？
我想多请教点

爱如风过

6楼主的，你也太厉害了，佩服！

meigang001

能提供软件吗？

hyfjy

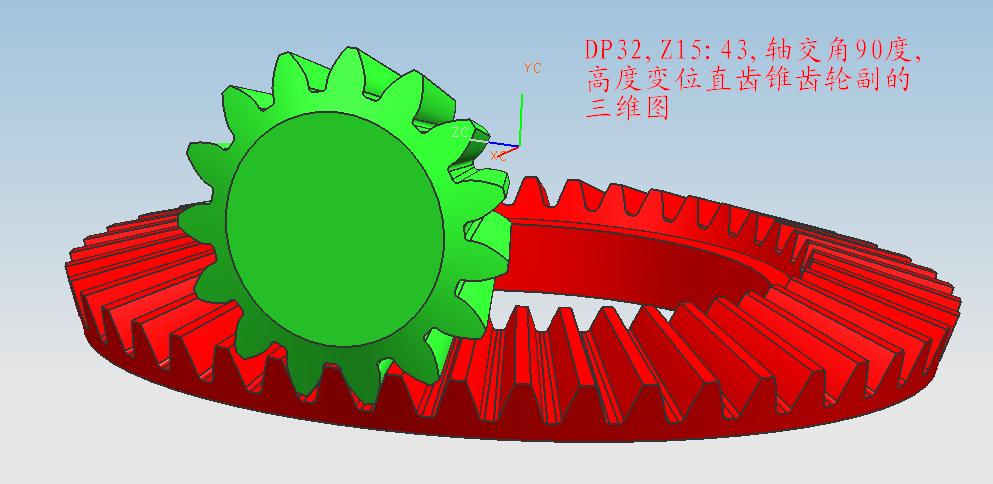

利用清明节的休息，用一个小时完成了这对直齿锥齿轮副的三维造型。
载屏图如下：

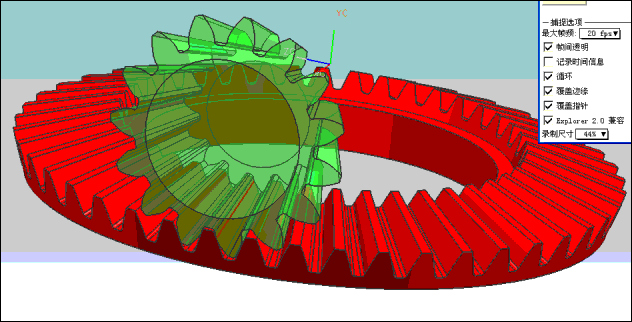

另有一个不修形的啮合图：
