齿轮材料和结构的问题---求高手一起讨论

64590831 · 发表于 2010-3-11 09:33

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

半年前在论坛里发了一种同轴分流齿轮结构，经过许多高手的指点，24v300w电机组装成功并发往美国
为什么要用这种齿轮结构呢，因为工作负载很大，对电机齿轮的结构和强度是一个很大的考验。半年使用下来，

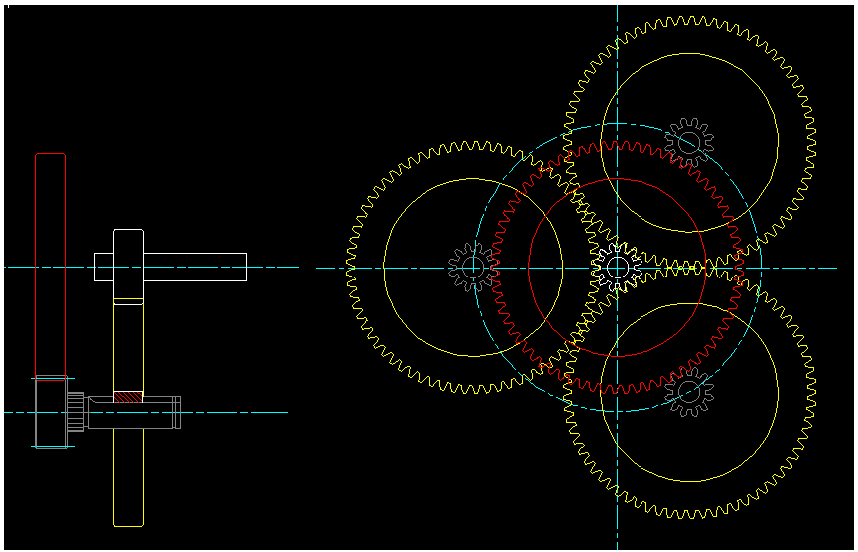

电机坏了，断了两个齿，我把结构图发上来，看看那哪里有问题的，请高手多多指正

中间的白色齿轮主动，同时带动3个黄色齿轮，黄色齿轮转动的同时，灰色齿轴也在转，灰色齿轴带动最后一级的红色齿轮
刚开始设计这个电机时，我们只了普通的外啮合，就是黄色，灰色齿轮只有一组的，这样很容易断齿，不能满足客户需要
于是想到了同轴分流齿轮

以上说了那么多，最后我想问两个问题：
1.黄色齿轮的材料我们用的是进口尼龙，这样合理么，或者有更好的建议么
2.对于这种结构的合理性各位大侠是怎么看的？

小愤意淫，一心要做Made in China ，不做 Ma de in China
菜鸟求教，不胜感激。

niuershiye · 发表于 2010-3-11 15:33

记得有这么回事！！！

handsomcyp · 发表于 2010-3-12 19:28

这对加工要求和装配要求也太高了点吧

chenzc39 · 发表于 2010-3-12 20:43

三组齿轮的话对装配以及加工精度要求很高，可能出现卡死或打齿现象。改成两组对称的要求要低的多

chenzc39 · 发表于 2010-3-12 20:56

估计是半年使用下来磨损产生了间隙，使三个齿轮不能同步运转了。总觉的这种分流齿轮轮不合理，时间长了磨损变大了，齿轮间肯定会产生干涉的。如果空间够大的话，还是采用逐级传动好一点，也可以试试行星轮系
小弟是学生，菜鸟一个，顶一下，期待好的方案

niuershiye · 发表于 2010-3-13 09:46

放大后，黄色的大齿轮齿顶都相交啦！

cjl008 · 发表于 2010-3-13 09:56

弱弱的请教下，这样分流形式功率分流，最后汇总，但输入的第一级传动功率按1/3算吗？

dxs666 · 发表于 2010-3-14 09:17

和行星传动一样，存在均载的问题。

jjs1985 · 发表于 2010-3-14 12:33

看能不能换成行星结构

64590831 · 发表于 2010-3-15 16:18

回复 5# chenzc39

画图水平问题... - -!
组装起来电机是没问题的...
