这种齿轮有接产的厂家吗？

走天涯 · 发表于 2010-3-10 11:09

您需要登录才可以下载或查看，没有账号？注册

x

如题，谢谢了。

zhangjun · 发表于 2010-3-10 13:28

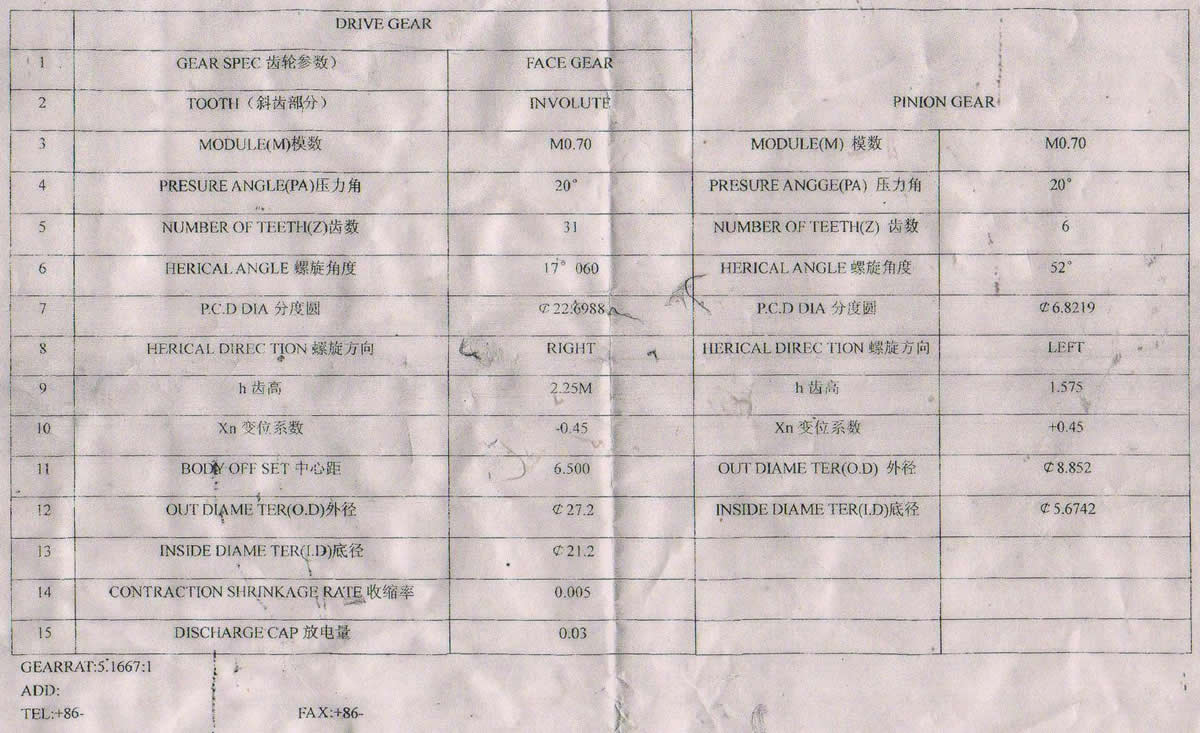

从齿轮参数上看是圆柱斜齿齿轮，不还有放电量和收缩率，这可能是用电火花电极加工塑料类齿轮的模具或者是电极的参数。

msm2002 · 发表于 2010-3-10 18:37

FACE GEAR
是不是面齿轮

走天涯 · 发表于 2010-3-12 11:24

本帖最后由走天涯于 2010-3-18 11:08 编辑

蜗杆面齿轮。

顾文东 · 发表于 2010-3-12 15:13

好像是面齿轮

raogaofeng_2000 · 发表于 2010-3-12 22:53

感觉看起来像介于齿轮齿条和锥齿轮之间的一对齿齿轮副，这对齿轮轴交角应该也是90度但被齿似乎没有锥度的等高齿？齿顶是一个平面而不是锥面？:o

raogaofeng_2000 · 发表于 2010-3-12 22:58

收缩齿毫无疑问，被齿没有背锥，外形几何尺寸应该是一个圆柱，主齿应是一个等高齿的制造方式，被齿类似一个假想的理想螺伞等高齿

raogaofeng_2000 · 发表于 2010-3-12 23:02

被齿微小的收缩比例，近似等高齿，面锥改成了平面，背锥成了外圆，这齿轮真没见过，要是能亲眼看看实物就好啊

woodee · 发表于 2010-3-13 00:42

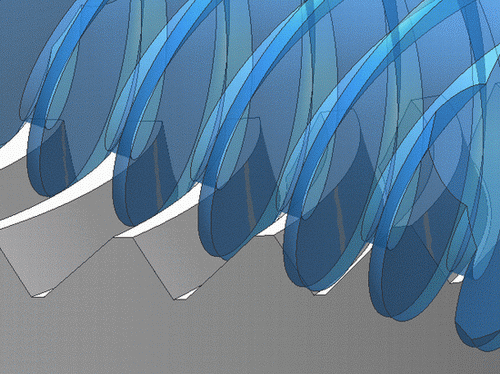

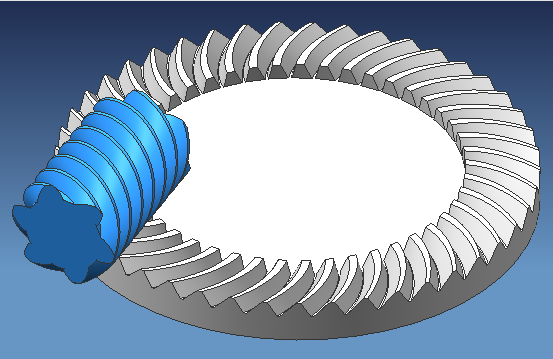

应该是这种齿轮副：

chenzc39 · 发表于 2010-3-13 11:04

版主太有才了，应该是蜗轮蜗杆传动。左边是面蜗轮参数，右边是蜗杆参数
