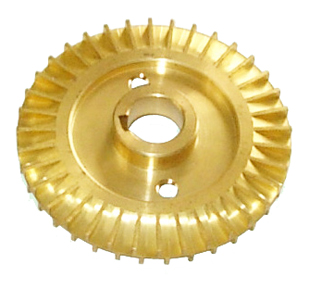

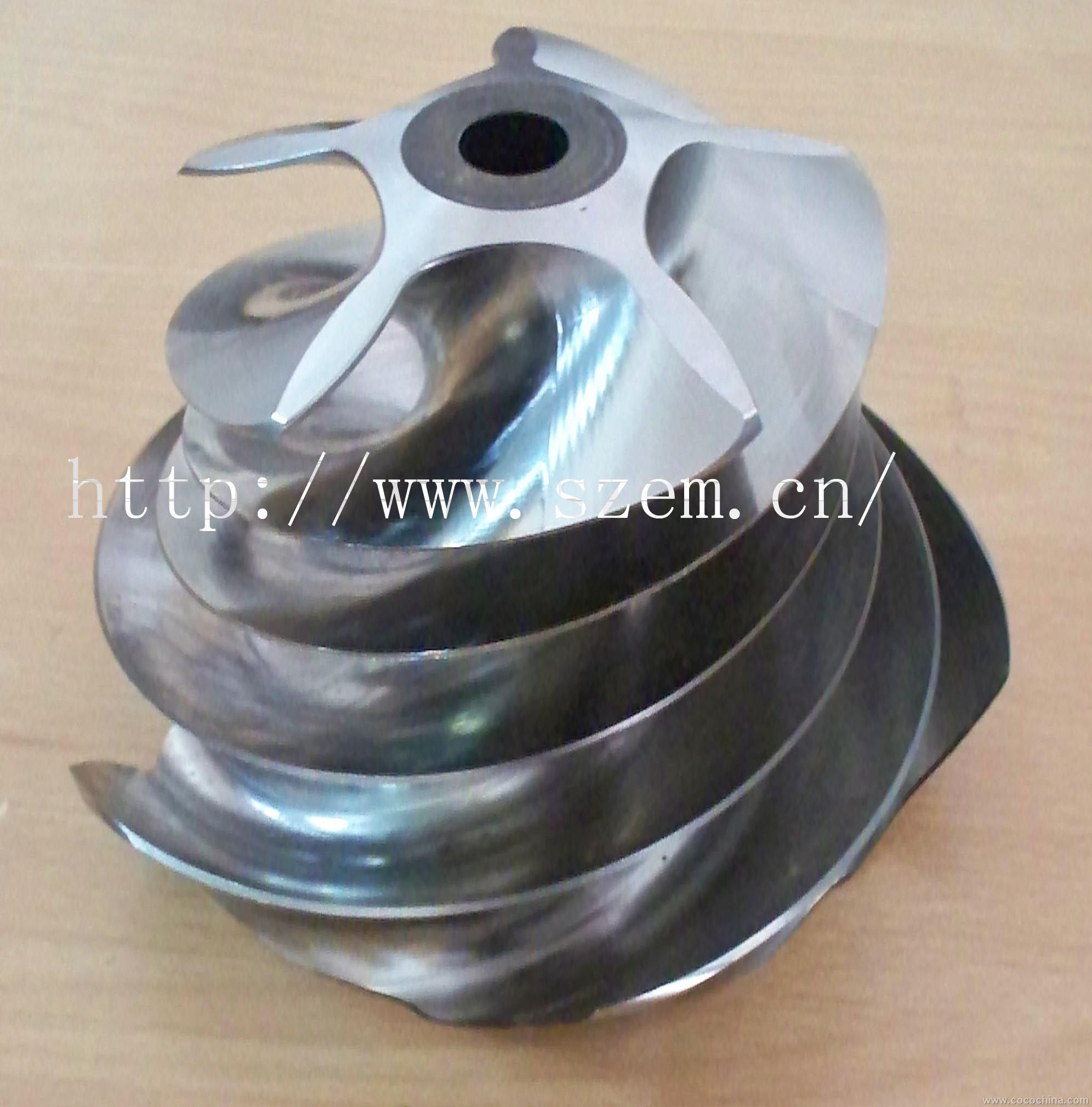

五轴铣加工叶轮模具

jcdqgl · 发表于 2010-3-5 09:10

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 jcdqgl 于 2010-3-5 10:08 编辑


QQ:330367987 葛小姐

选用PowerMill进行五轴加工的优势
叶片加工过程中应用五轴进行加工，可以减少装夹次数，保证定位精度，可以有效地提高叶片的表面粗糙度，五轴加工已经越来越多地被应用到叶片的加工制造中。PowerMill具有强大的五轴编程功能，当应用多轴加工时，可以方便地检查刀具路径是否相互干涉，使PowerMill的五轴加工更符合工艺要求。在加工模拟环节，机床加工环境仿真完全集成到PowerMill环境内部，可以有效地控制路径仿真速度，定义仿真坐标系、刀具运动轨迹和机床运动。
现在国内效率较高的叶片加工方法是分片侧铣法。分片侧铣是指把叶片按加工特征和工艺分成若干片，用侧铣的方法加工叶片。加工时首先用刀具侧刃加工最外边的一片，然后不断的进退刀，加工相邻的分片。理论上分片越多，叶片与刀具的接触线越短，加工精度就越高。

mikeytang · 发表于 2010-3-5 10:07

看起来不错

jcdqgl · 发表于 2010-3-5 10:10

回复 2# mikeytang

谢谢

xiaotet001 · 发表于 2010-3-5 13:11

很漂亮哦~~~
之后的工序应该是钳工研磨了吧？

woodee · 发表于 2010-3-5 16:59
