内啮合齿轮计算公式与外啮合有何异同？

poxiangzi · 发表于 2010-3-2 14:01

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

无侧隙传动公式只看到外啮合的，内啮合的有何异同，啮合角的计算一样吗？中心距呢？谁给一套公式内齿轮角变位的公式吧，呵呵，没有找到。

liulei1018 · 发表于 2010-3-2 19:14

机械设计手册上都有的，你可以找找看啊！

poxiangzi · 发表于 2010-3-3 08:02

机械设计手册上都有的，你可以找找看啊！
liulei1018 发表于 2010-3-2 19:14

登录/注册后可看大图

能不能贴个图看看，我在《齿轮手册》上也没有看到计算啮合角的。

msm2002 · 发表于 2010-3-3 20:18

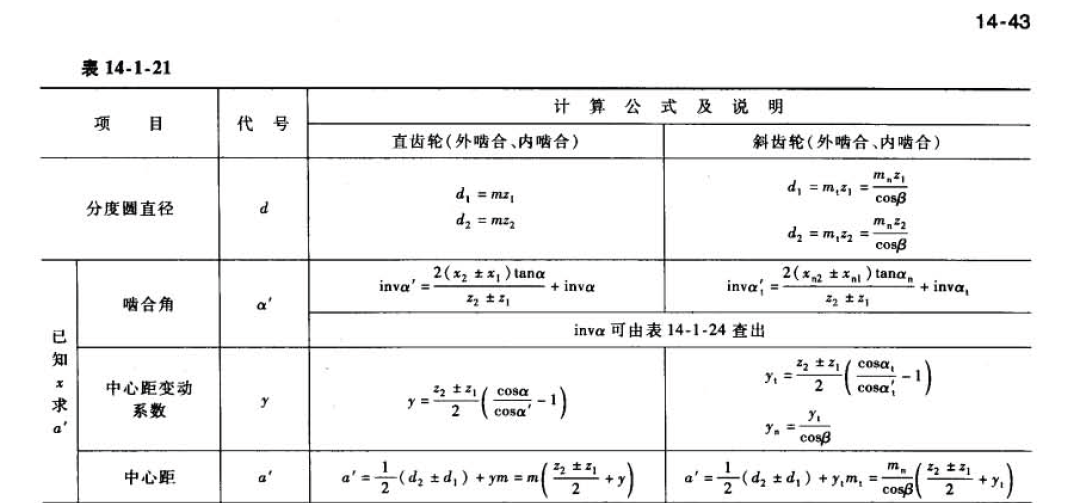

机械设计手册第五版第三卷齿轮部分郭老师主编的

liulei1018 · 发表于 2010-3-3 20:36

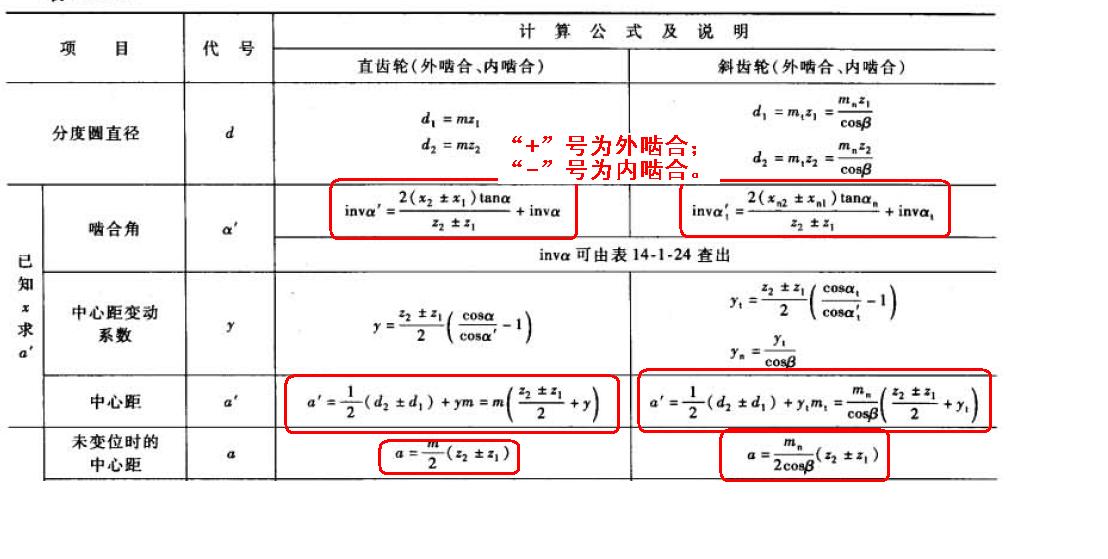

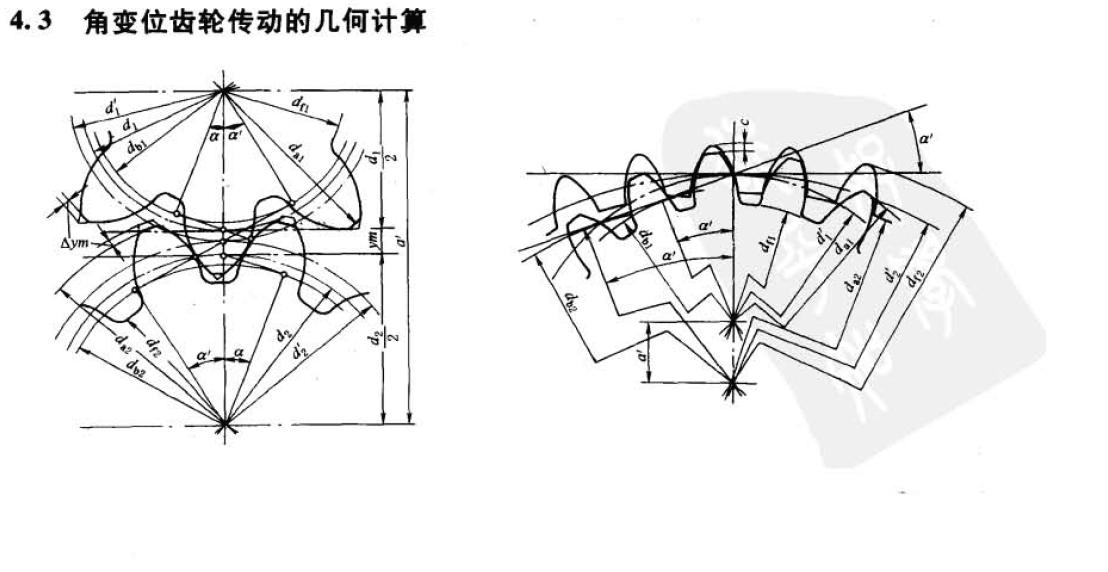

我给你贴个图上来，你好好看看。

niuershiye · 发表于 2010-3-3 21:38

本帖最后由 niuershiye 于 2010-3-3 21:41 编辑

ISO 21771-2007 基本继承了 DIN3960-1987 ，内外齿轮计算采用一套计算方法。
ISO 21771-2007，采用内齿齿数为《-》值，但是直径、中心距等不同于DIN 的《-》。
《机械设计手册》第六版准备采用 ISO21771 的方法，变动比较大。

poxiangzi · 发表于 2010-3-3 22:18

找到了这套书，呵呵，谢谢楼上诸位。

附一个下载地址，也许有人需要：http://www.bzfxw.com/soft/sort011/sort040/4035873.html
