菜鸟求教，高手进来看下

64590831 · 发表于 2010-3-1 10:13

您需要登录才可以下载或查看，没有账号？注册

x

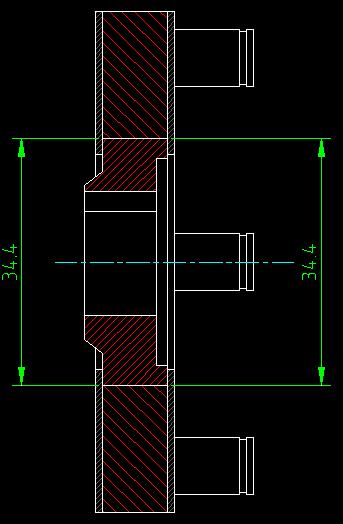

行星架的标准名称叫什么？
这个行星架单向转动
里面的芯子和外面的间隙配合该是多少

现在我手上的行星架，拆出来它们的间隙是10丝
请问，这对整个齿轮系统的影响大不大
求高手看一下，小弟不胜感激

64590831 · 发表于 2010-3-1 10:18

现在，我们做的电机每两圈多就有几圈异响，象齿轮卡到了
然后又有几圈正常
做架子的单位说是齿轮不行，齿轮说是架子没做好
我们很无语，经过测量，架子上的3个轴的圆心位置还算准保持在4丝左右
朋友们，你们看呢？
顺便说下，内齿圈是齿轮厂家用线切割割出来的
请大家发表下意见，小弟不胜感激~！~~

64590831 · 发表于 2010-3-1 10:18

现在，我们做的电机每两圈多就有几圈异响，象齿轮卡到了
然后又有几圈正常
做架子的单位说是齿轮不行，齿轮说是架子没做好
我们很无语，经过测量，架子上的3个轴的圆心位置还算准保持在4丝左右
朋友们，你们看呢？
顺便说下，内齿圈是齿轮厂家用线切割割出来的
请大家发表下意见，小弟不胜感激~！~~

tonnyzhang8186 · 发表于 2010-3-1 10:35

楼主，说说你的评价标准，齿轮式如何测量，行星架又是如何测量和评价的？

如果没有数据，我想你很难知道是哪里的问题

64590831 · 发表于 2010-3-1 13:10

回复 4# tonnyzhang8186

单位规模小，暂无先进的测量设备

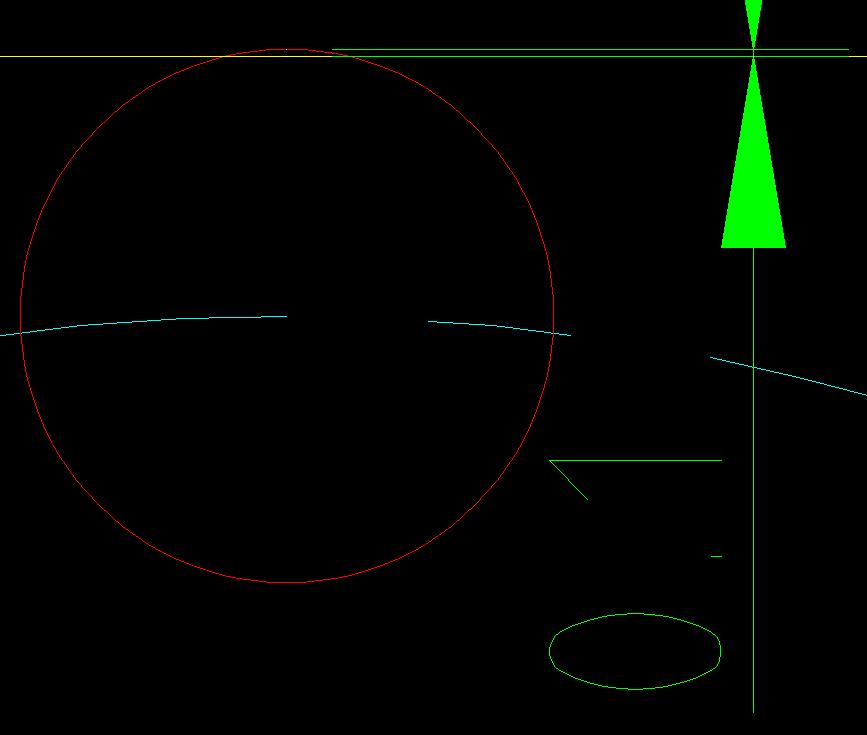

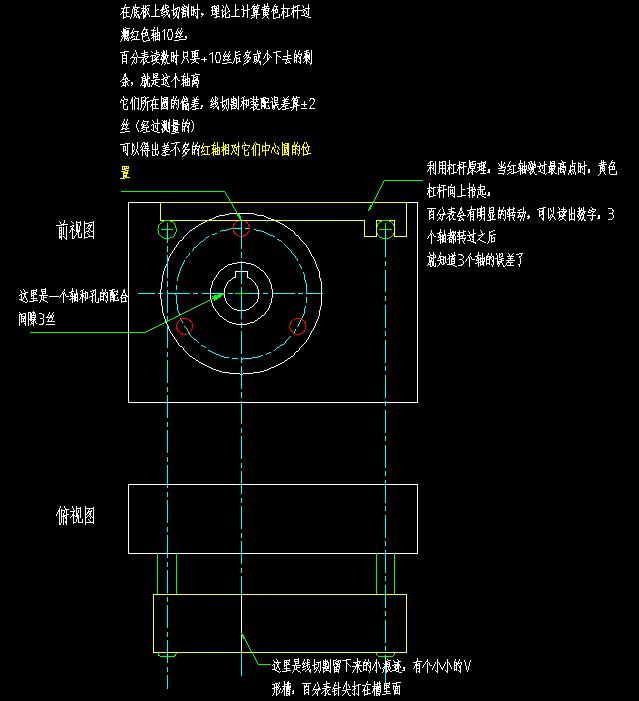

做为自检方法，我想了这个测量工装
请高手赐教

64590831 · 发表于 2010-3-1 13:13

行星轮我们没办法测量，齿轮由外单位负责
我们技术力量有限，没有齿轮专家
有点悲惨，一直都是摸一步走一步的
真不容易

wzx · 发表于 2010-3-1 16:56

在行星架中间孔中穿一根测量芯棒，用跳动仪顶上芯棒测一下3个轴的跳动；同样的方法测一下齿轮的跳动，谁大了找谁！

zoupingniu · 发表于 2010-3-1 18:19

用卡尺量公法线，总还可以吧？看看各行星轮的公法线散差，看看内齿圈的公法线，是否都在公差内？

zoupingniu · 发表于 2010-3-1 18:20

“现在，我们做的电机每两圈多就有几圈异响，象齿轮卡到了”
应该是齿轮累积误差不好.

lijlliijj · 发表于 2010-3-2 16:23

转几圈有异响可能是三个行星轮公法线偏差比较大引起的！~！！~
