《圆弧齿轮》第2版邵家辉主编

XHSZCK · 发表于 2021-10-26 13:26

谢谢楼主，刚好用到

zengxiaodong · 发表于 2021-10-26 14:43

可惜圆弧齿轮无法做成硬齿面，主要是无法磨削。即使精密磨削成形了，又变成了点接触的啮合，所以，这种齿轮完全与现代的热处理强化工艺，以及现代的高精度加工工艺格格不入，成了类似于中医一样的不思进取的一门技术。

zhangchao_2002 · 发表于 2022-1-27 17:08

非常感谢前辈！

zengxiaodong · 发表于 2022-1-28 11:32

传动不行，又转战到齿轮泵领域，真的能行吗？

zengxiaodong · 发表于 2022-2-2 16:35

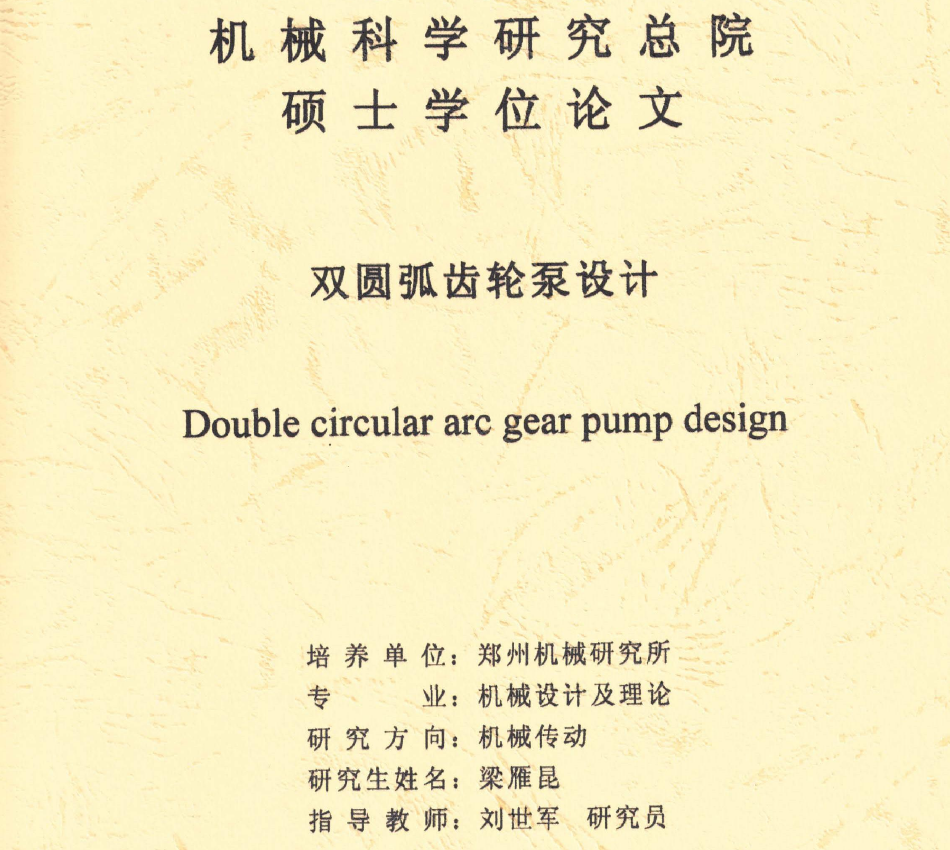

圆弧齿轮泵硕士论文，CAJ格式。

双圆弧齿轮泵设计.rar (7.03 MB, 下载次数: 0)


zengxiaodong · 发表于 2022-2-2 16:55

圆弧齿轮油泵是一款工业产品，采用了国际上被认为输送泵最先进的一点连续接触齿轮，即双圆弧加正弦曲线复合成齿形，可彻底淘汰渐开线齿轮输送泵。圆弧齿轮在两啮合齿廓间为一点连续接触，不会产生困油现象，彻底解决了渐开线齿轮泵因困油现象导致泵的振动、噪声、轴承负载增大等现象。

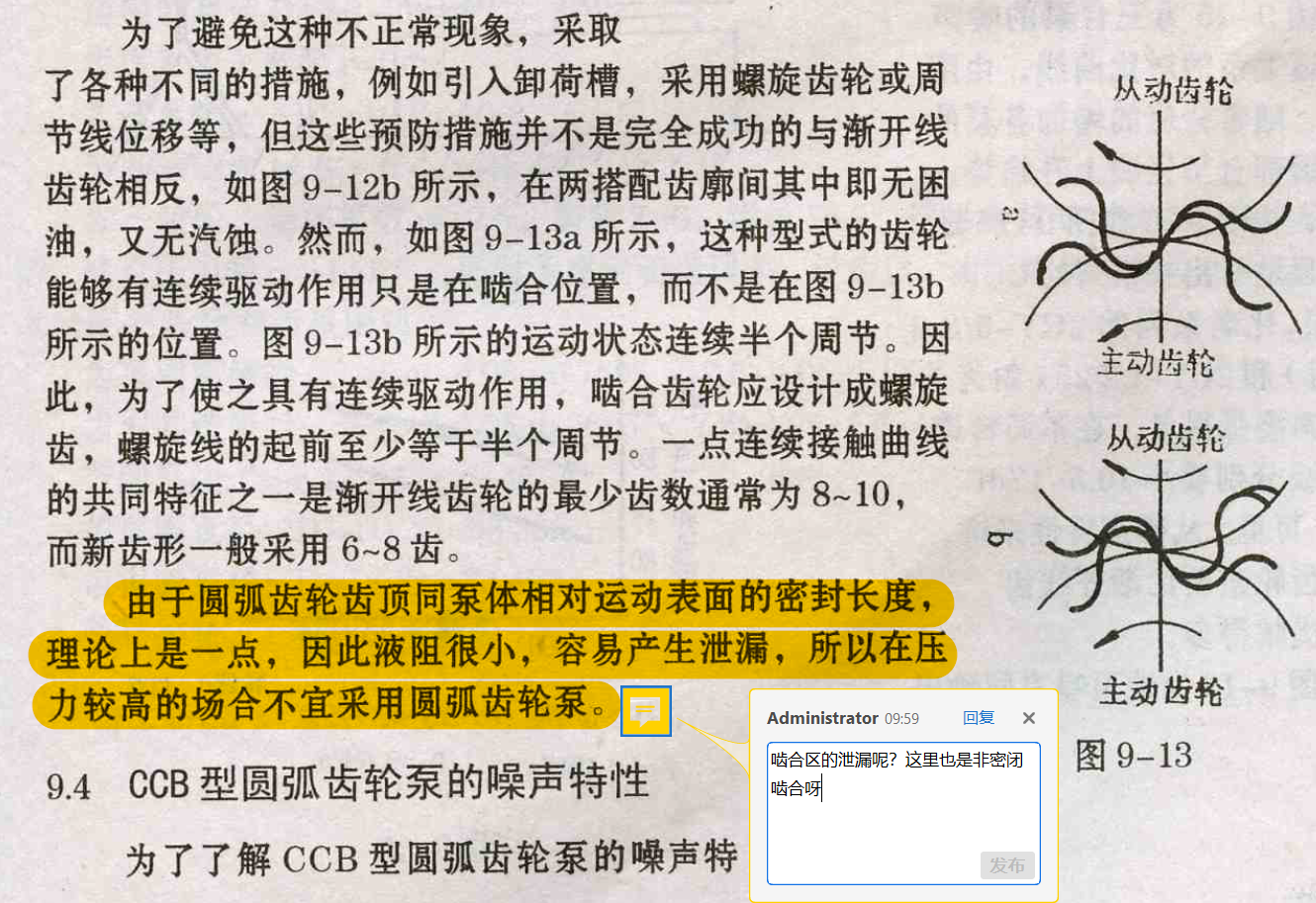

端面重合度小于1.0，但是加上轴向重合度以后，总重合度肯定是大于1.0的，这样才能保证连续传动的需要。问题是，啮合处的封油，要求可不仅仅是总重合度大于1.0就可以了呀。所以，圆弧齿轮泵在啮合位置的漏油应该是很严重的，导致容积效率不高（尤其压力高时更严重）

圆弧齿轮泵齿形的设计.pdf (318.07 KB, 下载次数: 0)

zengxiaodong · 发表于 2022-2-3 08:52

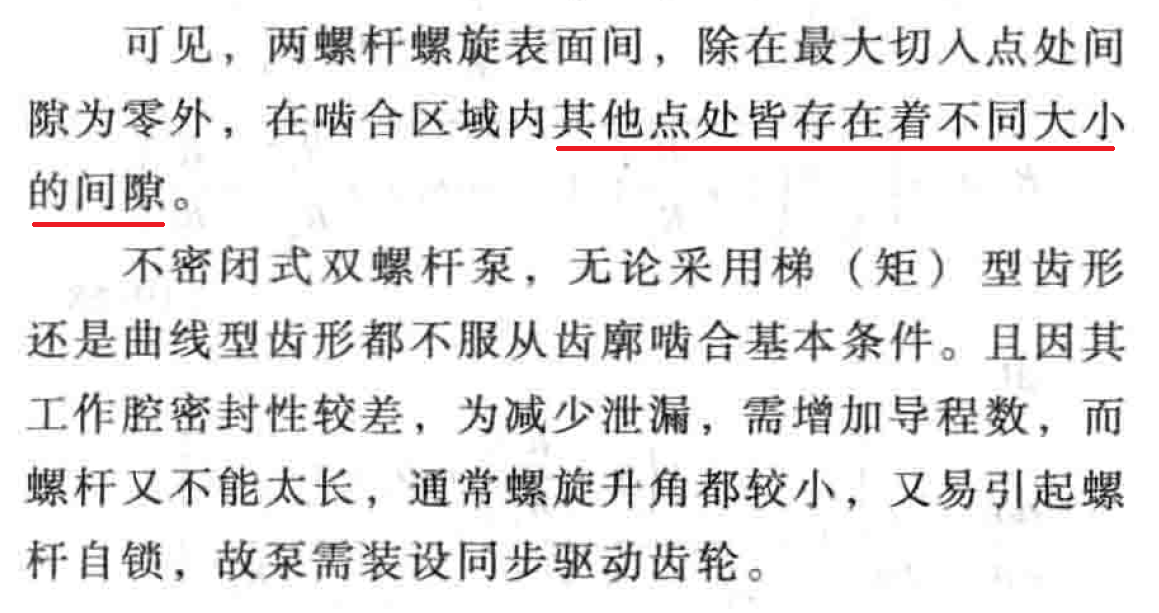

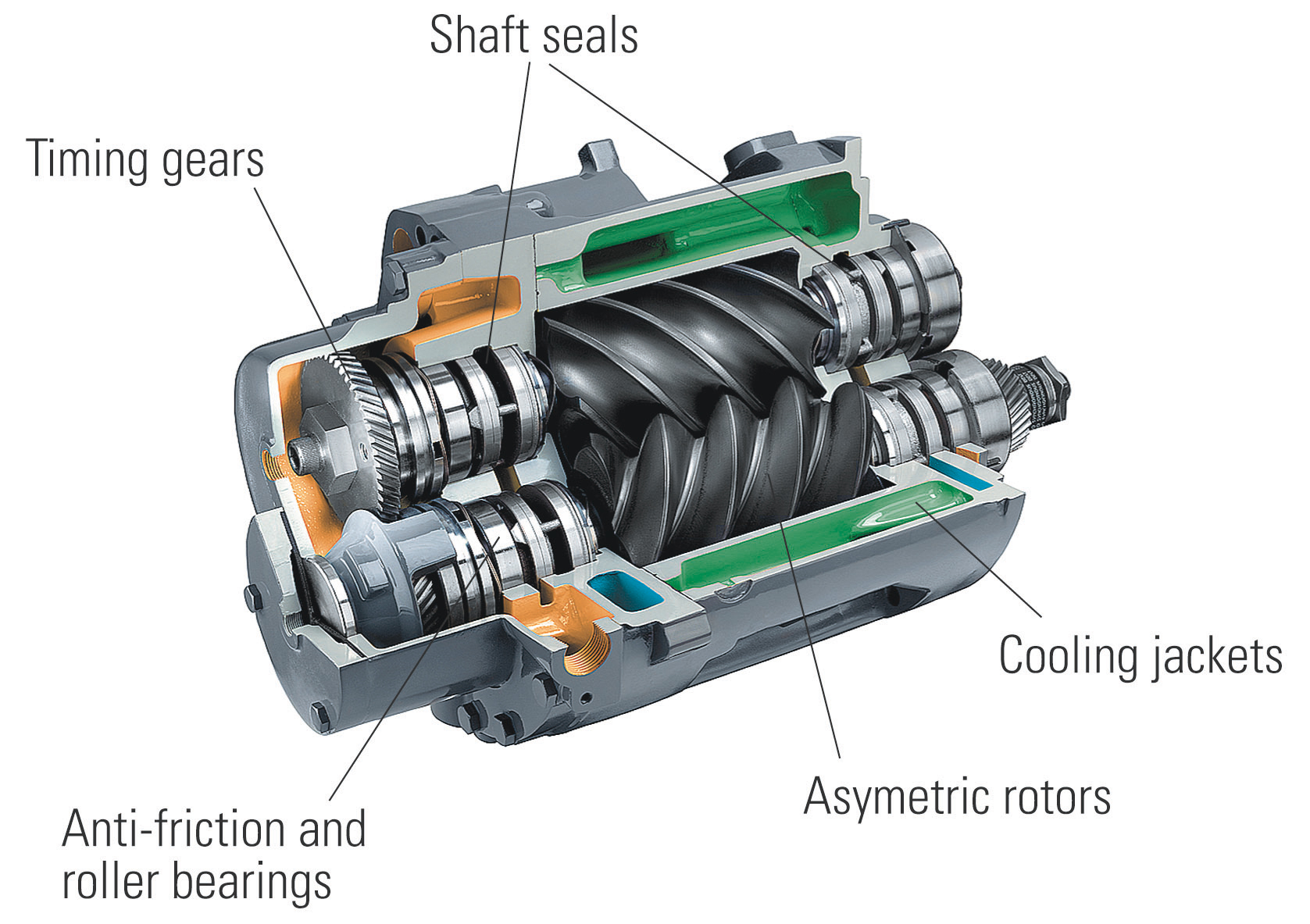

圆弧齿轮泵的啮合，应该类似于非密闭式双螺杆泵，除了局部区域间隙为零外，啮合区大部分区域是有大小不等的间隙的，因此，啮合区泄露会很严重！！！


由于啮合区的间隙，所以，圆弧齿轮泵没有困油问题。


zengxiaodong · 发表于 2022-2-6 10:08

圆弧齿轮泵.pdf (4.29 MB, 下载次数: 0)

页码齐全，排序有点乱。

zengxiaodong · 发表于 2022-2-7 11:18

建议不要再投机取巧了，圆弧齿轮无论是传动还是齿轮泵，均没有发展潜力！

http://www.gearbbs.net/forum.php ... d=398493&extra=

HC2019 · 发表于 2022-9-24 18:05

谢谢分享
