请教齿形的问题

xiaoyuanchilun

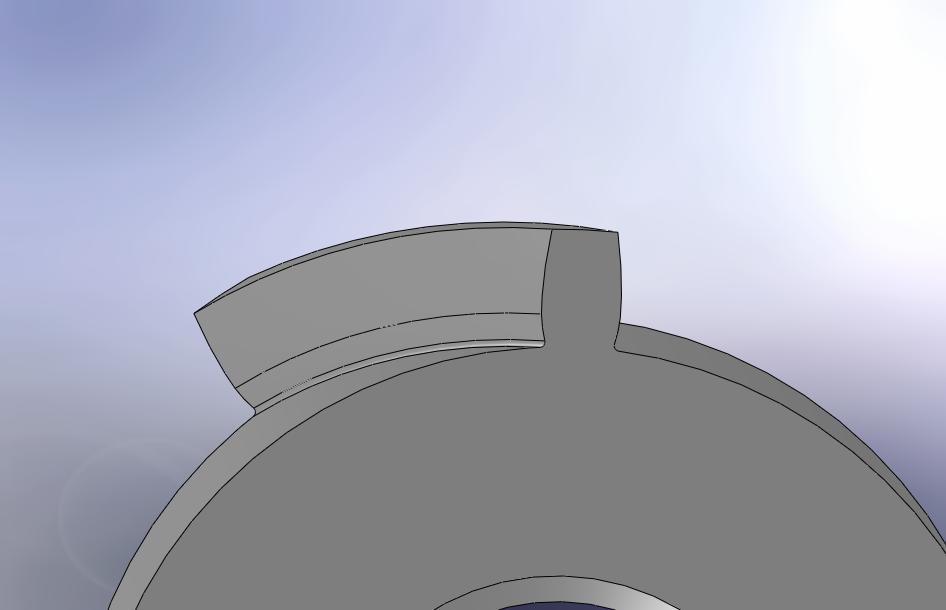

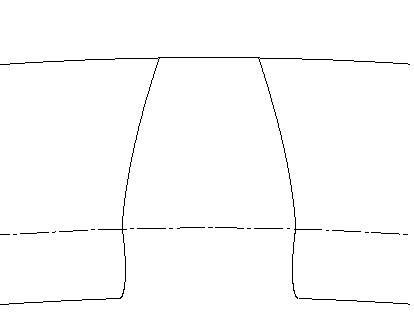

先给大家拜个年，我请教一个问题，我的这个齿形怎么看着不对呀？谢谢大家帮我回答这个问题，谢谢了

niuershiye

有可能是那样的 。

lauzigy

从这个图的齿来看,就不是精确建模。要是就是个表示，也就无所谓拉。不过要是硬要探究其齿形的正确，还得看您的齿轮参数。从您的曲线总体趋势看是大的负变位齿轮。

xiaoyuanchilun

回复2楼、3楼两位前辈，这个齿轮具体参数如下：法向压力角20°、端面模数=2mm、法面模数=1.96mm、齿数=20、齿轮宽度b=30mm、螺旋圈数=0.1圈（螺旋角=11.83°）、分度圆直径=40mm、齿顶圆直径=43.92mm、齿根圆直径=35.10mm、基圆半径=18.7967147057871mm，请帮我看看吧，谢谢了！

lauzigy

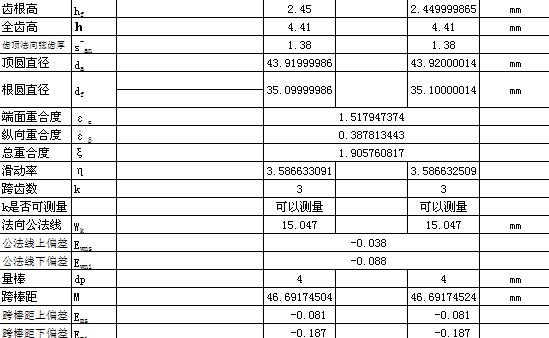

螺旋角错误(11.47834°)。我用2个Z20齿的配对凑了下，具体参数见图或附件。从计算的结果来看，你的建模齿形有问题。具体可以查一下建模的曲线方式。还有齿根的过渡曲线方式。

纪永君

嗨你好：
不知道你的图形是实际的齿轮齿形还是你的三维图形。
如果是实际齿形，就是齿轮的压力角等相关参数的错，应该查一下滚刀的具体数据。如果是三维图形的错误，就是你的建模的错误，这是两个概念。

yxh19540205

如果如你图所示，压力角不是20度，小了。

xiaoyuanchilun

回复 6# 纪永君


    这个是书上面的参数，应该不会错吧？

niuershiye

回复2楼、3楼两位前辈，这个齿轮具体参数如下：法向压力角20°、端面模数=2mm、法面模数=1.96mm、齿数=20、 ...
xiaoyuanchilun 发表于 2010-2-14 14:14


登录/注册后可看大图

    如果是这些参数， 你的图形肯定不对  ！！！！

lihuiyao

观望.......
