求助：渐开线内花键的三维建模？

chenst · 发表于 2010-2-24 10:42

呵呵，SW是不是SolidWorks？
这个软件我也会，你能不能做一个内花键的做法呢？
希望sys102能帮忙啊！
兄弟我不甚感激

zymjln · 发表于 2010-2-24 22:19

呵呵楼主我告诉你个最简单的软件

CAXA 里面可以直接画花键窗口直接输参数就可以

唯一的不足就是二维的估计这难不到你了吧

syc102 · 发表于 2010-2-25 18:48

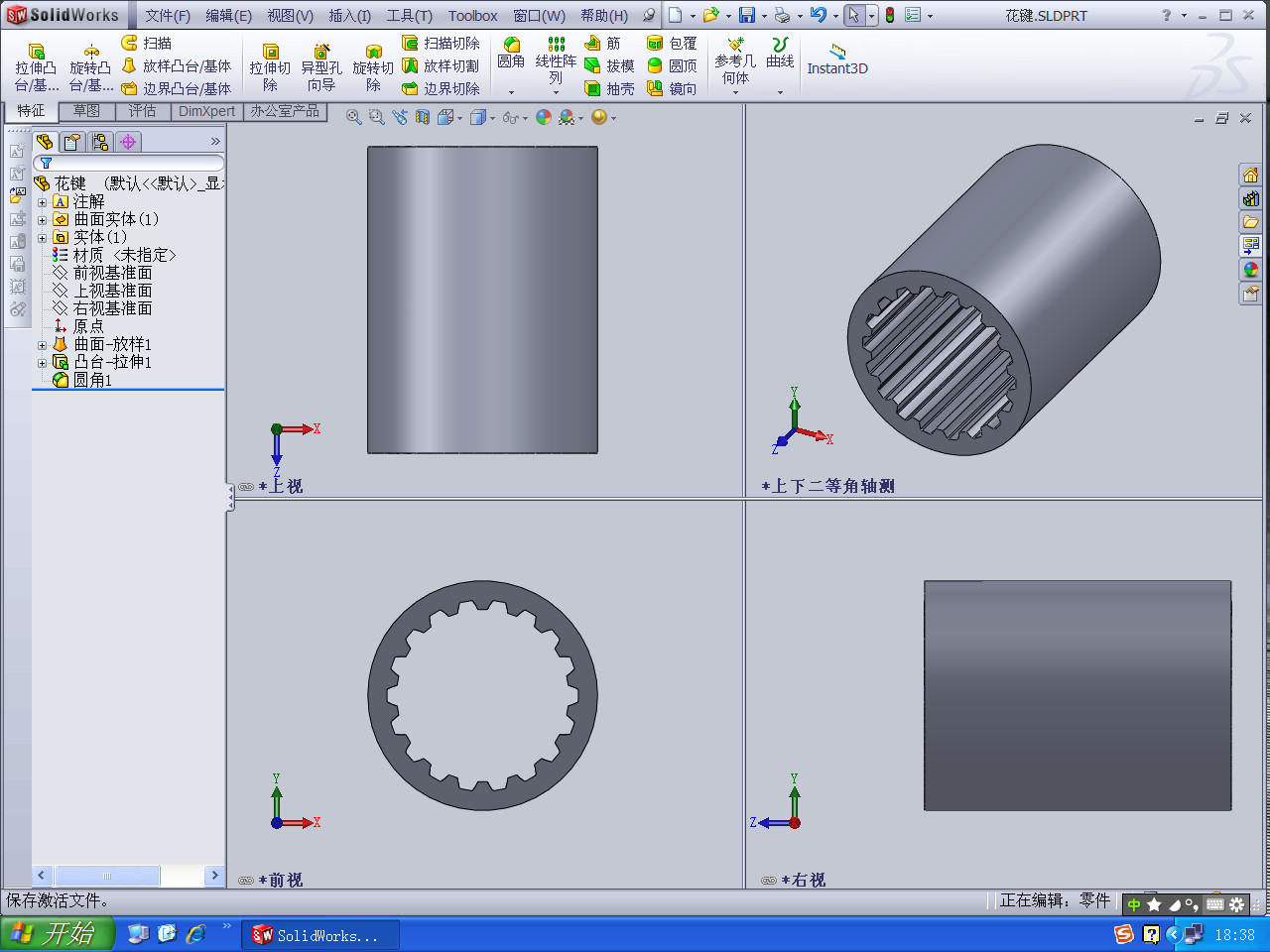

楼主:你看是这样的吗？
NF-E22 141花键.jpg

syc102 · 发表于 2010-2-25 19:00

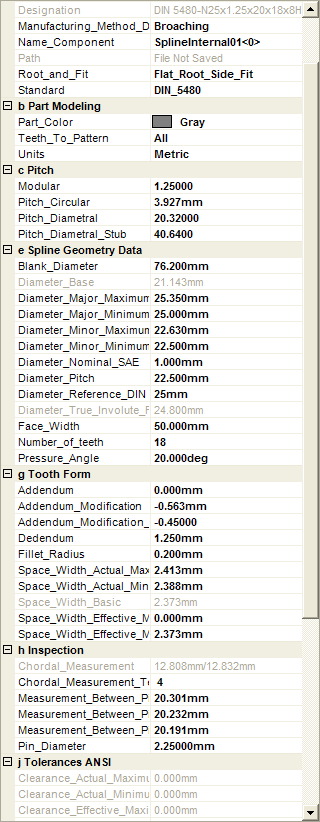

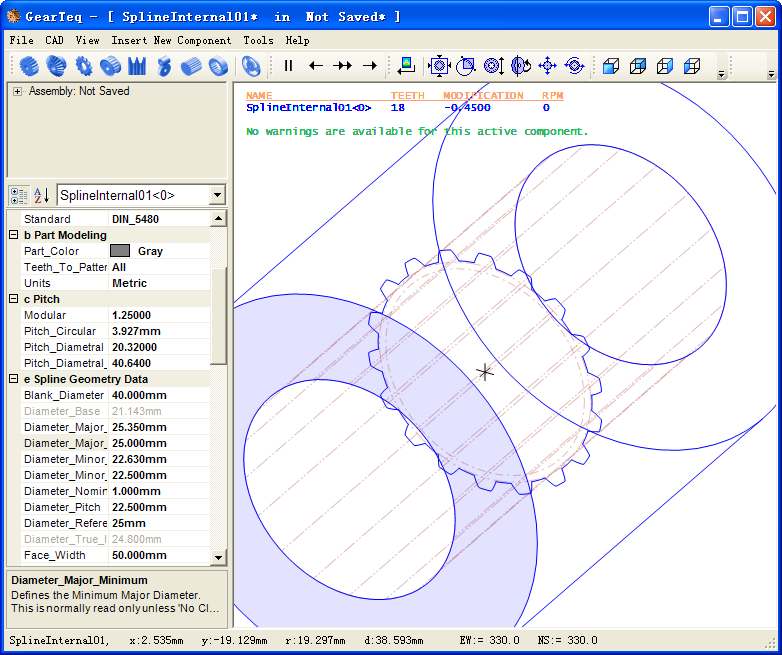

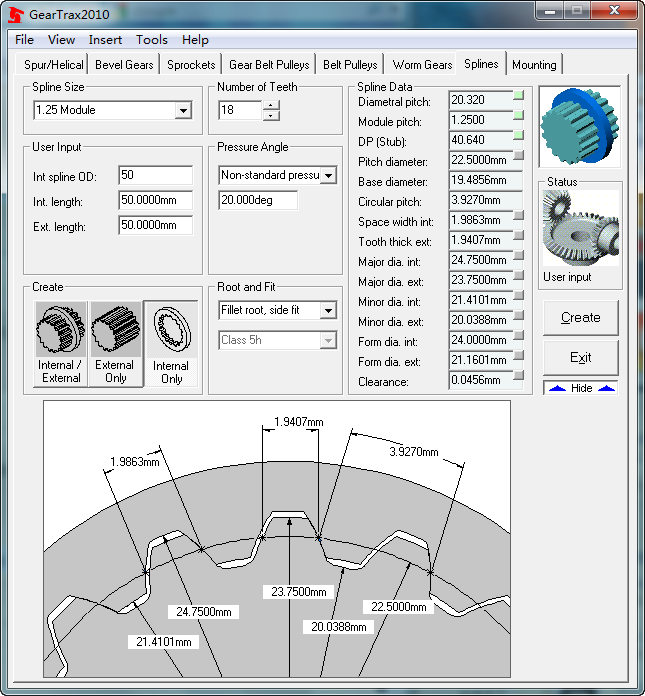

参数：（内花键）大径=25 小径=22.5 齿数=18 模数=1.25 压力角=20° 变位系数=0.8 平齿根R=0.26
标准：NF E22141

syc102 · 发表于 2010-2-25 19:05

本帖最后由 syc102 于 2010-2-27 23:45 编辑

原文件在这：（SW2010版）

花键.rar (235.26 KB, 下载次数: 62)

freefreemen · 发表于 2010-2-26 18:43

是不是这样:o

freefreemen · 发表于 2010-2-27 15:02

还可以这样:o

freefreemen · 发表于 2010-2-27 16:03

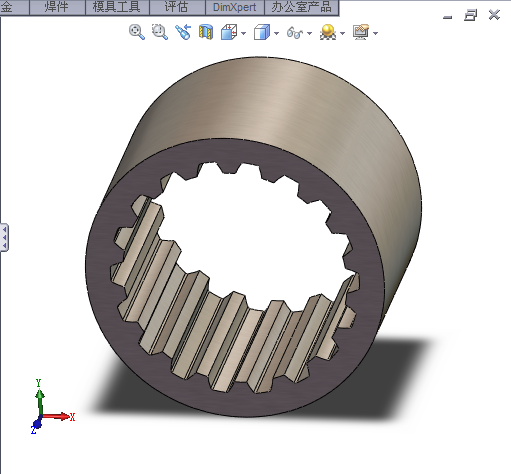

sw08纯手工制作:)

Part1.zip (366.53 KB, 下载次数: 34)

hsl63298132 · 发表于 2010-2-28 20:55

感觉和日本渐开线标准差不多的吗！里面很多变位系数0.8的

chenst · 发表于 2010-3-2 17:56

谢谢楼上朋友们的帮助
有没有能用ug或者catia建出这花键来呢？
