请教关于量柱（球）直径的计算公式

jxrhundan

不要软件，也不要图表。就是想知道量柱直径的原始计算公式。有助于理解:)
小弟在机械设计手册上没找到有用资料，哪位大侠知道的话把相关公式写上来。

hesheya

手册 上有的 ，压力角不同模数不同所取直径也不同

liulei1018

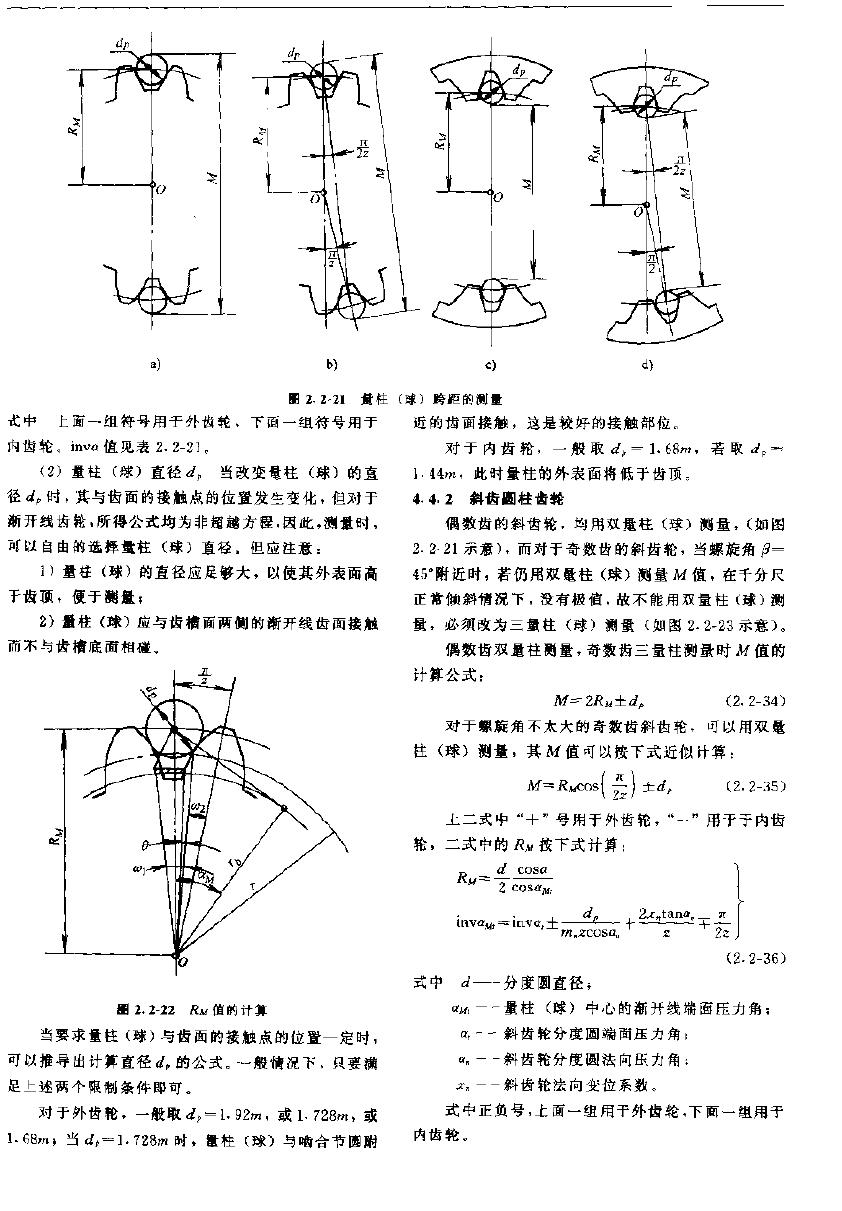

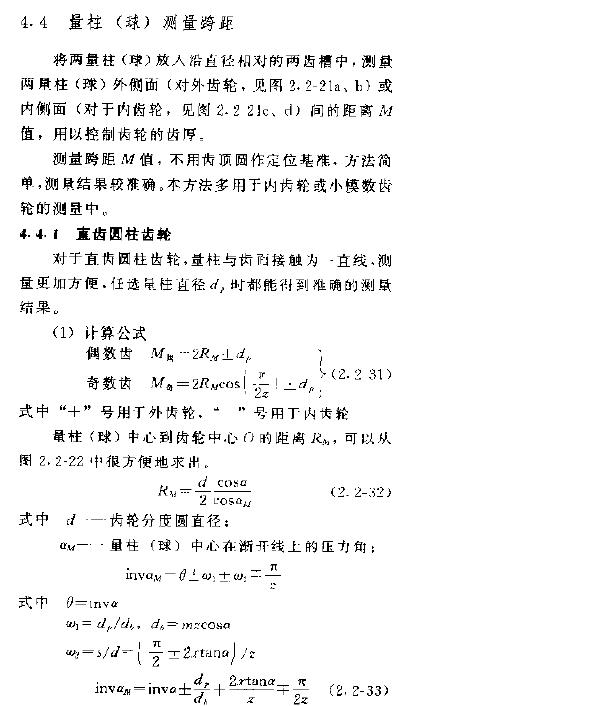

给你贴个图，你参考一下吧！

wtony

这个一般，很多资料都有啊

syc102

这个公式不容易做，对于一个给定参数的齿轮，求量棒直径，可以说有N个解。
曾经在一本手册上见到过外齿轮量棒直径的计算公式，他是用于由外齿定位磨内孔工装设计的。楼主不妨查一查这方面的手册。
量棒的选择还可以这样选择：用SW作出精确的齿形图，在齿槽间画合适的相切园，以此求出量棒直径。精度可以控制在0.01左右。

hss218

不要软件，也不要图表。就是想知道量柱直径的原始计算公式。有助于理解
小弟在机械设计手册上没找到有用 ...
jxrhundan 发表于 2010-2-5 10:16


登录/注册后可看大图

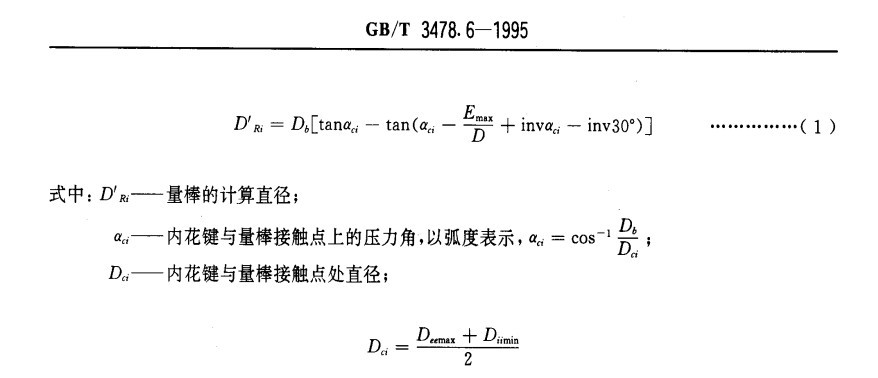

量棒直径推导公式。详见GB/3478.6-1995
GB-T3478.6圆柱直齿渐开线花键 30°压力角 M值和W值.part1.rar (1.91 MB, 下载次数: 54)

2010-2-5 21:55 上传

点击文件名下载附件

GB-T3478.6圆柱直齿渐开线花键 30°压力角 M值和W值.part2.rar (1.91 MB, 下载次数: 51)

2010-2-5 21:57 上传

点击文件名下载附件

GB-T3478.6圆柱直齿渐开线花键 30°压力角 M值和W值.part3.rar (1.21 MB, 下载次数: 49)

2010-2-5 21:58 上传

点击文件名下载附件

yuchunjin

那个公式很麻烦的，你直接可以用1.68乘以模数就可以啦！

msm2002

最佳量棒直径的计算核心就是把量球与齿廓的接触点控制在V圆

现在计算机很方便就可以求出这个值，用乘以系数的方式是为了便于计算，对于不同的齿轮乘以同一个系数也是不合理的，回造成与V圆偏离很多的情况出现

jxrhundan

回复 6# hss218


    谢谢大哥发的这个公式哦:)

per-shaving

最快捷的办法是 dp=mn*pi/(2cosαn)
pi=3.1415926
