正在编制的镶片齿轮滚刀设计器，请指教

xjb500611 · 发表于 2010-5-22 11:27

本帖最后由 xjb500611 于 2010-5-22 11:30 编辑

关于9楼提出的阿氏蜗杆，想必是阿基米德齿轮滚刀吧。

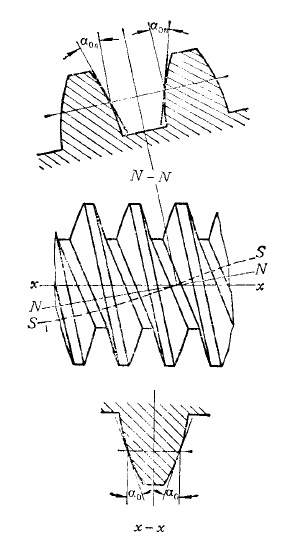

9楼说得是对的，阿基米德滚刀在X-X轴截面上的齿形（即轴向齿形）是左右相等的，而在N-N的截面上是左右不等的。严格来说，渐开线蜗杆在轴向齿形的两条侧切削刃是曲线，但当螺纹生角很小的情况下，此曲线非常接近于直线，所以可以用直线来代替。

纪永君 · 发表于 2010-5-22 20:04

非常的感谢各位朋友，老师的指教，非常的难得！
在软件成形只是，一定给朋友试用。
只是请朋友耐心的些，我们知道，软件需要详细的验证，才能正常的使用，否则，给使用者造成的损失是十分的大的，因此，还是喜欢听取各位的建议，并请耐心等待
谢谢

小李锈刀 · 发表于 2010-5-27 20:23

本帖最后由小李锈刀于 2010-5-27 20:26 编辑

这种滚刀是负前角滚刀，万工显测量时左右角肯定不一样了，番茄花圆版XP

per-shaving · 发表于 2010-5-27 21:27

是直沟正前角滚刀，侧铲面轴向齿形角左右相等。
前刃面齿形严格来说是曲线而非真线，因升角不大，权当直线吧，齿形角左右不等。

kingdyy · 发表于 2012-2-15 16:04

谢谢了学习
