求助大家帮忙看看这两个是什么齿轮

狼齿 · 发表于 2010-1-23 01:44

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由狼齿于 2010-1-23 12:51 编辑

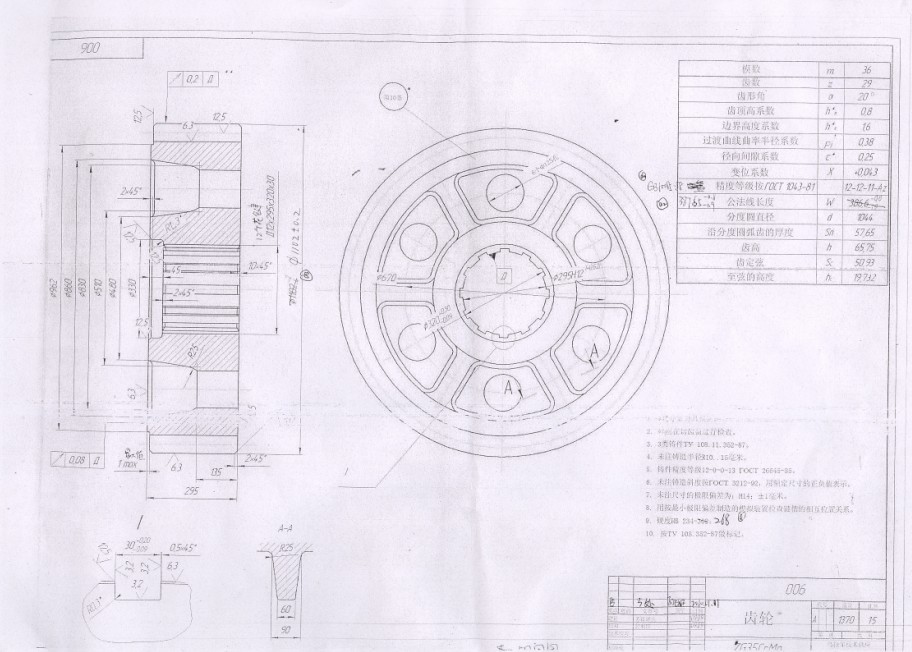

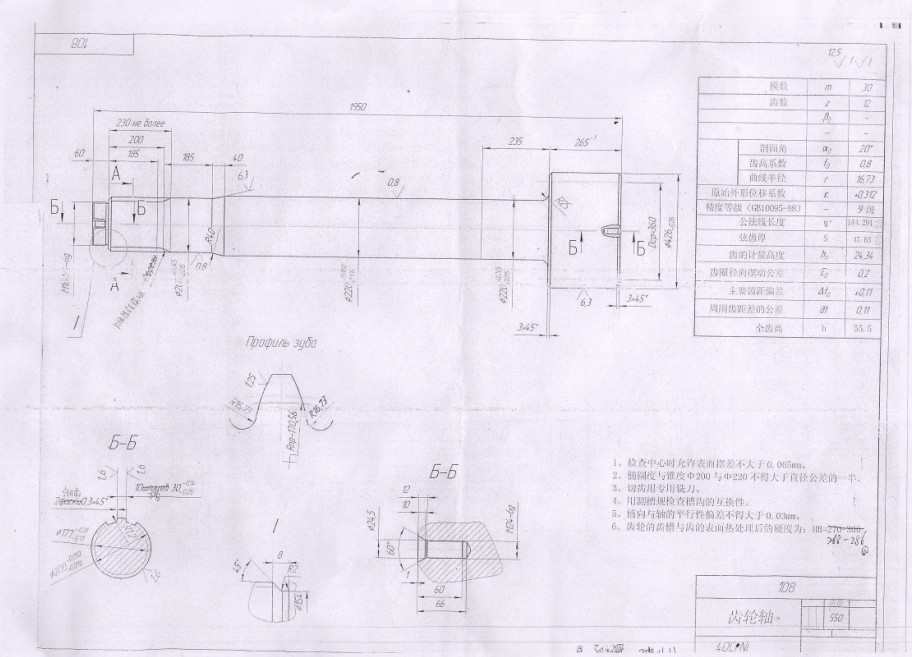

大家帮忙看看这两个是什么齿轮，外圆是怎么算出来的？
边界高度系数，过度曲线曲率，曲线半径各代表什么？希望明白的尽快回帖。谢谢！
本人QQ：454148369

罗文 · 发表于 2010-1-23 11:37

本帖最后由罗文于 2010-1-23 11:57 编辑

算外圆比较没问题，0.8的短齿制，引用的标准看不清。应该比较好算，可惜图纸看不太清楚:L

狼齿 · 发表于 2010-1-23 12:47

本帖最后由狼齿于 2010-1-23 12:51 编辑

桌面.rar (246.58 KB, 下载次数: 88)

2010-1-23 12:45 上传
点击文件名下载附件
齿轮图纸

回复 2# 罗文

这就是原图，麻烦帮忙算一下！！！万分感激！！！
齿顶高系数0.8是短齿我倒是明白，我就是不知道边界高度系数，过度曲线曲率，曲线半径各代表什么？
