齿轮公法线问题

一品书坊 · 发表于 2010-1-23 11:14

齿轮手册齿轮手册

zippoliu · 发表于 2010-1-25 16:21

本帖最后由 zippoliu 于 2010-1-25 16:24 编辑

公法线的长度是齿轮基圆切线跟相应左、右齿面交点的直线距离，中间有几个牙就是跨齿数。计算参照齿轮手册，很好计算的

hesheya · 发表于 2010-1-26 09:14

我问问大家，要一下子反应过来，公法线是弦长还是弧长？呵呵

mrmrw · 发表于 2010-1-26 10:03

公法线长度是切线长度，不是什么弦长！

zippoliu · 发表于 2010-1-26 10:22

回复 15# mrmrw

根据渐开线原理，公法线长度就是基园切线的那段长度=相应基园的弧长。

poxiangzi · 发表于 2010-1-26 21:14

回复 mrmrw

根据渐开线原理，公法线长度就是基园切线的那段长度=相应基园的弧长。
zippoliu 发表于 2010-1-26 10:22

登录/注册后可看大图

这个理解很正确。

yigii · 发表于 2010-1-28 14:57

回复 lilcj

公法线长度是与基圆相切的一条线的长度，，与跨齿数有关，要求卡尺的两个脚与齿面相 ...
727879687 发表于 2010-1-19 19:59

登录/注册后可看大图

是这样的吗？近似计算方法吧，有知道完整公式并解释一下的吗?

hss218 · 发表于 2010-1-29 21:56

请问各位大虾，最近我设计一齿轮，要求有公法线长度，跨齿距和公法线上下偏差，这些都这么算啊？手册上能根 ...
lilcj 发表于 2010-1-19 16:41

登录/注册后可看大图

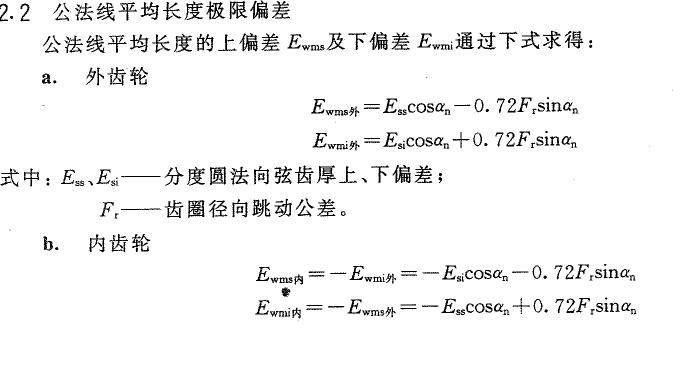

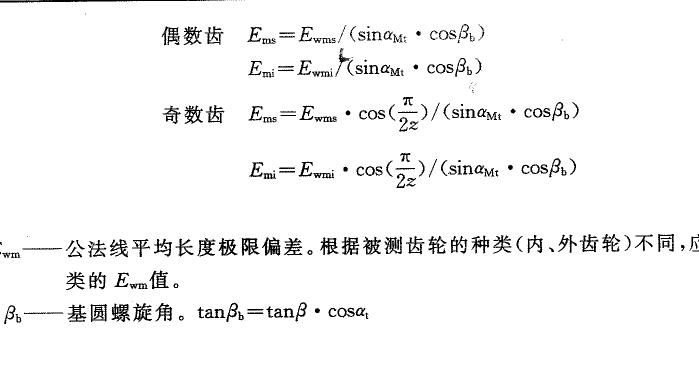

公法线长度极限偏差计算及跨、量棒距偏差计算可参照JB/ZQ 4074-97 。如上截图。

wds73zyn · 发表于 2010-1-29 22:20

回复 19# hss218

这个不行!算出来公差很大的!按这个做出来的齿轮用的不是很好!
