紧急求助

czq0683 · 发表于 2010-1-16 18:17

您需要登录才可以下载或查看，没有账号？注册

x

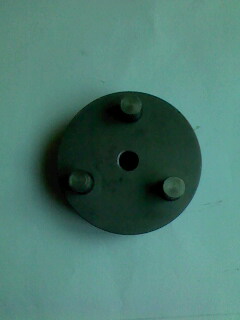

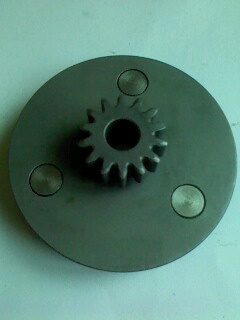

请教各位师傅，此三孔怎么打，三等分要求高，孔打好后是标准的，到压销子的时候法兰盘根部三等分标准，端部有误差，紧急请教师傅给予指点，谢谢了，QQ279360588，554698397

wangjunjtslhc · 发表于 2010-1-17 08:12

本帖最后由 wangjunjtslhc 于 2010-1-17 08:14 编辑

回复 1# czq0683

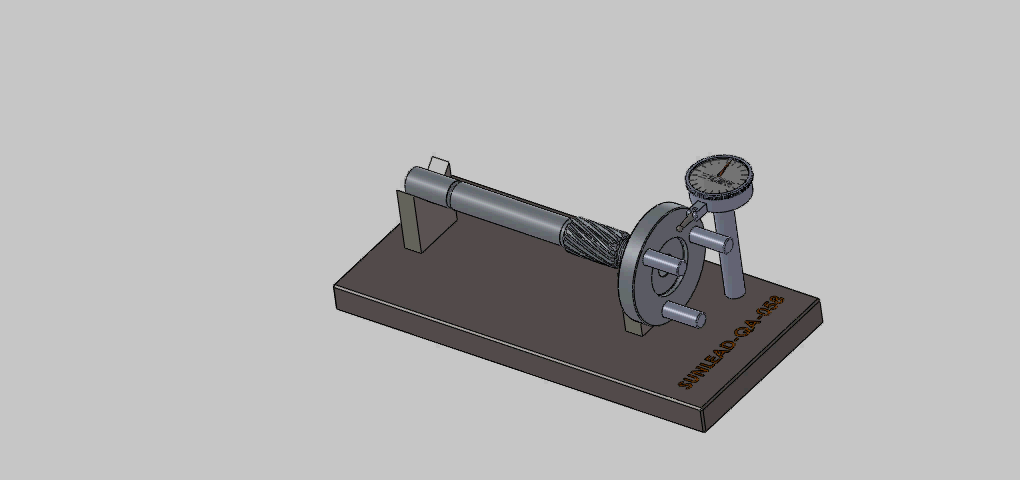

是不是象这个。你那是个柄还是轴上带个柄。你的问题再说清楚一点，什么端部有误差。我们装上pin后的跳动不超过0.02.

poxiangzi · 发表于 2010-1-17 19:42

楼上两位讨论的是同一回事吗？

czq0683 · 发表于 2010-1-18 10:37

回复 2# wangjunjtslhc

你好师傅，能给我留下联系你的方式，我的QQ279360588，554698397 手机 13646660661 产品和你的差不多谢谢了

hss218 · 发表于 2010-1-18 12:50

本帖最后由 hss218 于 2010-1-18 12:52 编辑

内孔定心，设计钻模板应该可以达到要求.
要求高，销孔精铰----小批量.

联想3316 · 发表于 2011-1-21 16:52

貌似行星轮导架，三个孔早期可以用镗床或铣床加工，但精度不会太高，现在可以用加工中心或数控镗铣床加工，关于三个销子压入后位置度的问题，可以用加工中心作出精密工装来保证，然后检验一下，不是很难得吧。
