变位齿轮，大家计算一下

gghbb · 发表于 2010-1-18 15:55

角变位，很简单
齿轮计算软件论坛有

sangshulee · 发表于 2010-1-22 08:46

如果是变位，一般变位系数偏向大齿轮，，这样可以避免小齿轮加工出现根切如果是正变位，则可以均布

龙翁 · 发表于 2010-1-22 09:10

本帖最后由龙翁于 2010-1-22 09:23 编辑

按定轴距角度变位计算。直齿轮，X1:0.4248, X2:0.1187, 斜齿轮：X1:0.3, X2:-0.48. 这时中心距36. 如果任何一个 X1系数再增大，将会出现小轮齿顶过窄，强度不足。

yuyongji2005 · 发表于 2010-3-24 09:14

怎么算的，想学习下

hyfjy · 发表于 2010-4-1 20:47

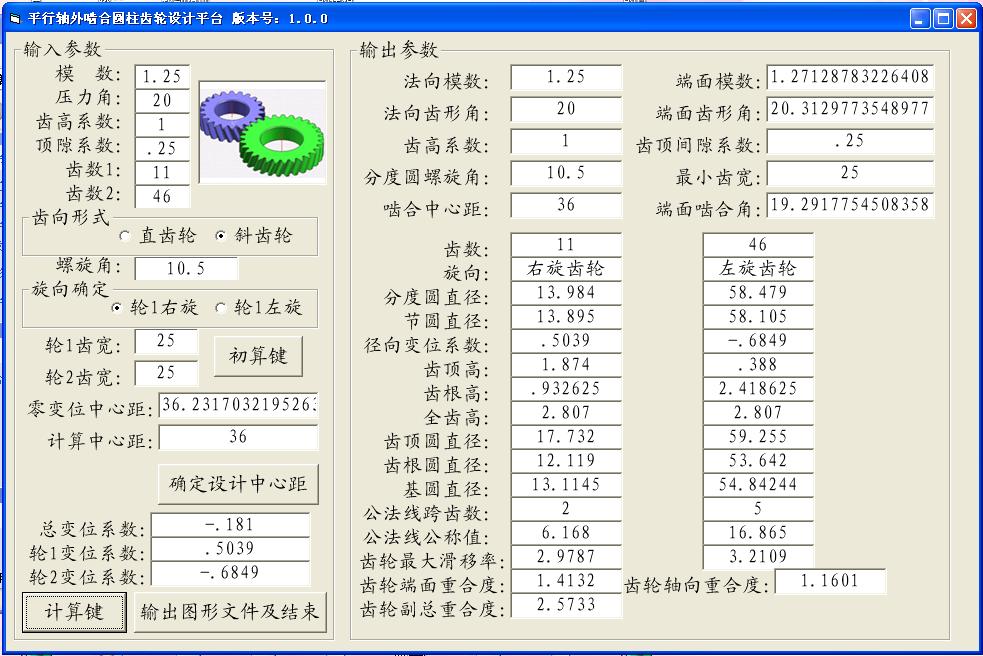

我用自己编的软件计算了一下中，截图如下：

斜齿轮用中心距36不如改为37更好。

狼齿 · 发表于 2010-4-1 22:12

回复 15# hyfjy

您好！
  你用的软件是你做的吧？
  可以传一份作为学习和使用吗？
  454148369@163.com

zxd · 发表于 2010-4-1 23:03

能否把软件分享。zhangxindi@dfl.com.cn

yshd1226 · 发表于 2010-4-2 07:57

学习中

rever · 发表于 2010-4-2 11:27

本帖最后由 rever 于 2010-4-2 11:29 编辑

我用自己编的软件计算了一下中，截图如下：

斜齿轮用中心距36不如改为37更好。
hyfjy 发表于 2010-4-1 20:47

登录/注册后可看大图

这个计算软件不错，不知道能否共享一下。
邮箱：rever_okey@126.com 多谢了先！

网中漫步 · 发表于 2010-4-28 00:25

ndcq@tom.com
经我也来一个
