同一参数计算，不同的软件计算的公法线的长度不一样？这是为什么啊？？

weihai1028 · 发表于 2009-12-29 21:16

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

英国软件GEARDESIGNPRO和齿轮计算9.5版计算出来的结果就是不一样这是为什么啊？？难道两个软件的侧重点不一样？？
大家都帮忙啊  为什么呀  比如有那么一组参数：Z1=20，Z2=63 ， Mn=2，αn=20°， β=12°， han=1 ，can=0.25 中心距ai=85，齿宽=35

GEARDESIGNPRO计算出来的结果：wk1=15.75  wk2=39.864

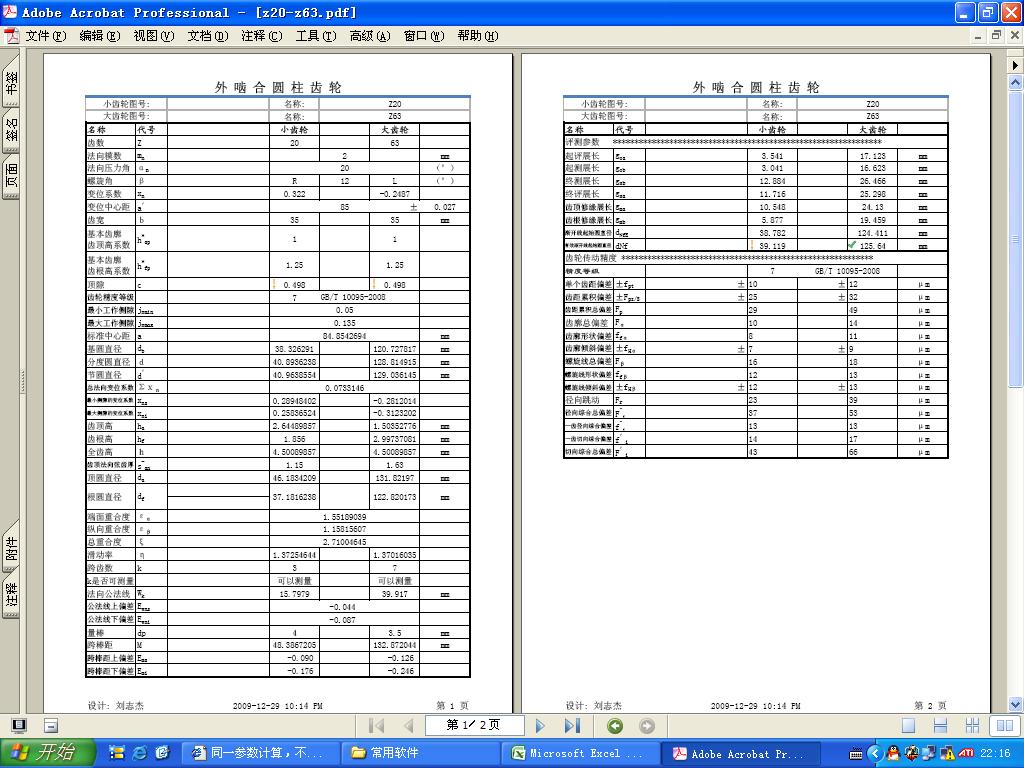

齿轮计算9.5版计算出来的结果：wk1=15.798  wk2=39.917          分别是3齿  7齿

还有就是齿顶圆的外径、渐开线起始圆的直径也不一样！！！  为什么？

weihai1028 · 发表于 2009-12-29 21:29

补充一下啊两个齿轮的变位系数分别是 x1=0.322 x2= -0.2487

wds73zyn · 发表于 2009-12-29 21:49

这个你还是自己算啊!有些人编的公式有错!

lauzigy · 发表于 2009-12-29 22:21

也计算了下仅参考。

lauzigy · 发表于 2009-12-29 22:44

给你用GEARDEDIGN计算了下，结果也是一样。

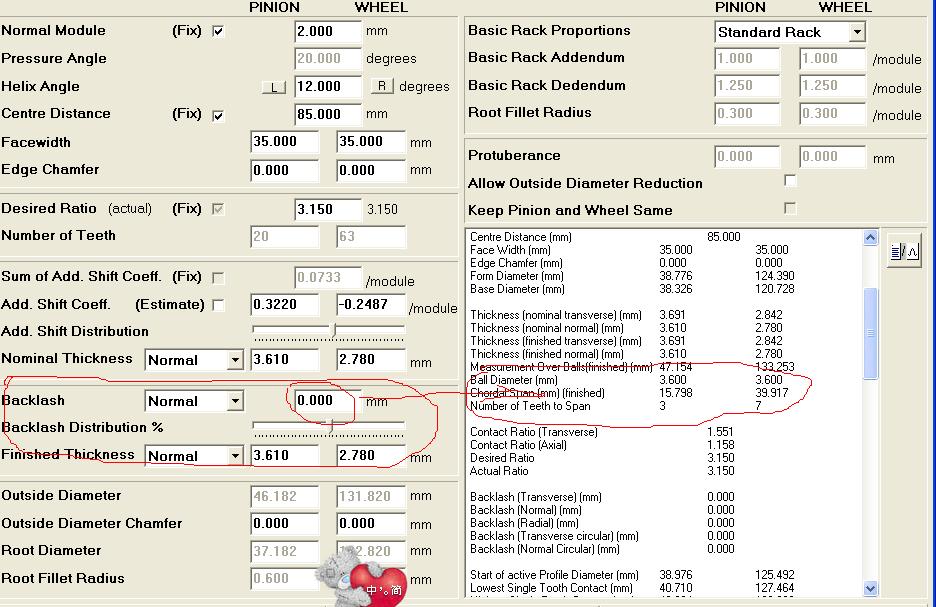

主要是你要注意下侧隙的分配，Geardesign是直接把侧隙的影响计算到齿厚里。你把侧隙设为0侧隙就是无侧隙啮合状态下的结果。

weihai1028 · 发表于 2009-12-29 23:21

楼上的 lauzigy 有机会我们交流一下啊我 qq 272997226 怎样联系你啊

hss218 · 发表于 2009-12-30 09:10

本帖最后由 hss218 于 2009-12-30 09:11 编辑

公法线长度齿轮计算9.5应该是正确的。齿顶圆直径两个软件MS都有问题，未考虑角度变位时齿高变动系数对齿顶圆的影响。

hesheya · 发表于 2009-12-30 09:45

支持7楼的观点

hucl45 · 发表于 2009-12-30 19:40

同意7 楼的意见，这样的齿轮是要成对计算的。

变术火花8 · 发表于 2009-12-30 20:20

2个软件的测隙精度设置的不一样啊，导致出现的问题！！
