求教高手

菜鸟检查员 · 发表于 2009-12-28 20:44

您需要登录才可以下载或查看，没有账号？注册

x

我们单位所需的直径4米以上模数14-20的齿圈经常需外委加工，以前检查员只是检查基节齿高和外观。现在又要检查螺旋角。各位高手可知道有什么简便的方法，便携式检测仪器。多谢

加工快乐 · 发表于 2010-1-11 19:47

可以用万能角度尺测量螺旋角。

菜鸟检查员 · 发表于 2010-1-14 20:10

回复 2# 加工快乐

请详细说说

谢谢

狼齿 · 发表于 2010-1-14 20:59

本帖最后由狼齿于 2010-1-14 21:05 编辑

回复 2# 加工快乐

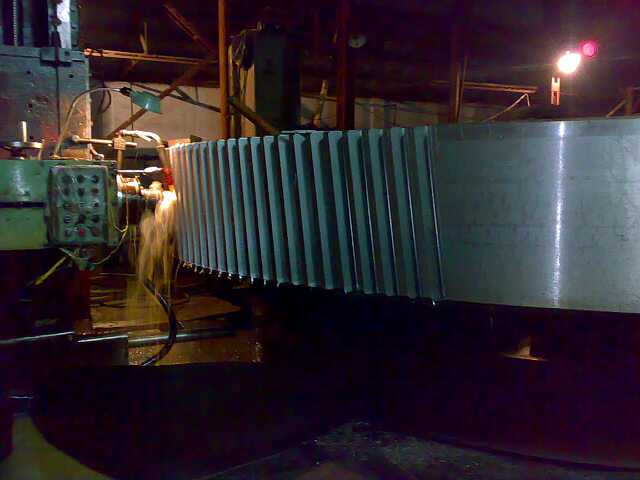

用万能角度尺好像测不出来吧！ 20090725036-小.jpg

精度高吗？如果不高的话我到时有个办法！加我QQ我在告诉你精度高的话我也无能为力！

zdl · 发表于 2010-4-14 11:02

加工完后，脱开差动挂轮，用百分表抵在齿面上，利用机床轴向移动百分表，利用百分表的变差及移动距离算出螺旋角，可能不是很准确

zdl · 发表于 2010-4-14 11:10

如果用角度尺，测量出来的是齿顶的螺旋角，还要换算成分度圆的，也不是很准确；最好是成对的干，只要啮合的好就OK

老四 · 发表于 2010-5-3 13:25

如果产品型号不多量大可以做小一点的标准齿轮

顾顾 · 发表于 2010-6-7 21:23

加工完后，脱开差动挂轮，用百分表抵在齿面上，利用机床轴向移动百分表，利用百分表的变差及移动距离算出螺旋角，可能不是很准确
[quote][/quote]
可以试试

gunian88 · 发表于 2010-6-18 21:56

线切割样板

nbs519 · 发表于 2010-6-20 17:29

做一个样板齿来检查
