行星减速嚣技术研讨

ymh1010 · 发表于 2009-12-13 12:20

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

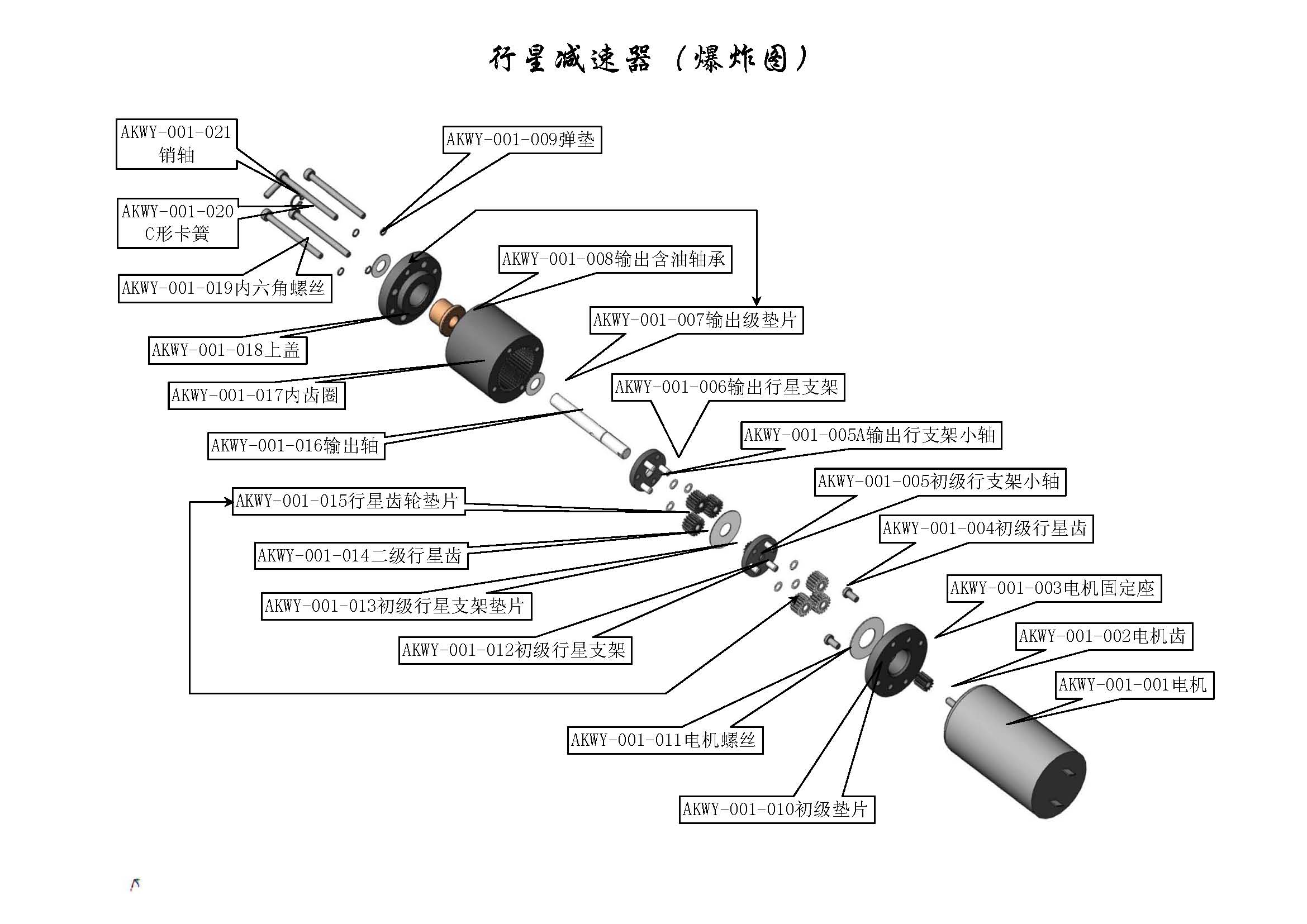

大家好，这款行星减速器，是我刚设计的新产品.既：内齿圈、二级行星轮、太阳轮、行星支架的材质都是粉末治金的，电机齿为H62，初级行星轮是POM的。以上的各部的精度都达到了，可就是不管怎么调整在加载运行中都会有轻微的波浪声出现。我现在是什么招都想了，可就是一直得不到解决，请大家帮忙指点一下迷津! 谢谢!

veecan99 · 发表于 2009-12-13 15:57

我的QQ是906693183 我帮你看看

poxiangzi · 发表于 2009-12-13 16:21

是不是该考虑齿廓修形呢？

wilson · 发表于 2009-12-14 08:46

减速箱电机主要有以下几个方面：
(1)齿轮设计方面参数选择不当，重合度过小，齿廓修形不当或没有修形，齿轮箱结构不合理等。
(2)齿轮加工方面基节误差和齿形误差过大，齿侧间隙过大，表面粗糙度过大等。
(3)轮系及齿轮箱方面装配偏心，接触精度低，轴的平行度差，轴，轴承、支承的刚度不足，轴承的回转精度不高及间隙不当等。
(4)其他方面输入扭矩。负载扭矩的波动，轴系的扭振，电动机及其它传动副的平衡情况等。

mrmrw · 发表于 2009-12-14 09:06

关键是给出设计参数和精度要求，不是给个爆炸图就行了
看图片对于结构还有用，对于评估轮系就不合适了

follis · 发表于 2009-12-14 10:02

波浪声是持续的还是间息的转速多高(线速度) 是否含有啸声

niuershiye · 发表于 2009-12-14 13:53

关键是给出设计参数和精度要求，不是给个爆炸图就行了
看图片对于结构还有用，对于评估轮系就不合适了
mrmrw 发表于 2009-12-14 09:06

登录/注册后可看大图

好像就是石岩郭书剑那个大洋五金的！！
http://www.szdygear.com/Skins002/home/index.asp

ymh1010 · 发表于 2009-12-15 17:00

是的，我们就是大洋五金制品厂！

ymh1010 · 发表于 2009-12-15 17:12

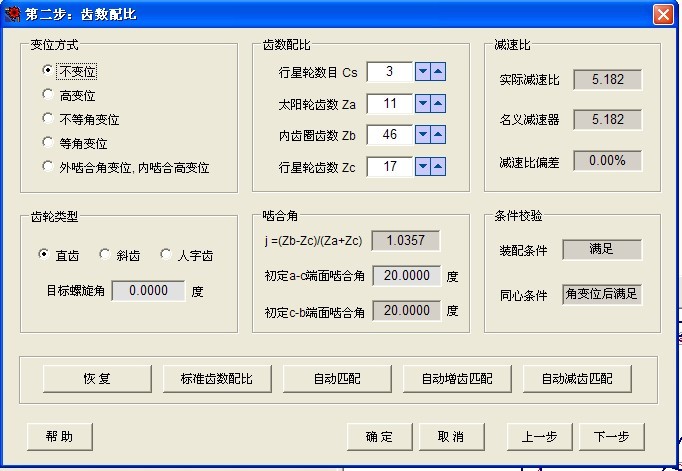

各位高手齿轮参数是这样的！我估计是内齿圈的齿形有问题！
空载的时候声音是很好的！只有加负载的时候才会出现间断性的波浪声

jiangxingji · 发表于 2009-12-17 13:00

学习一下！
