关于格里森凤凰Ⅰ型机床的运动

wyq258193

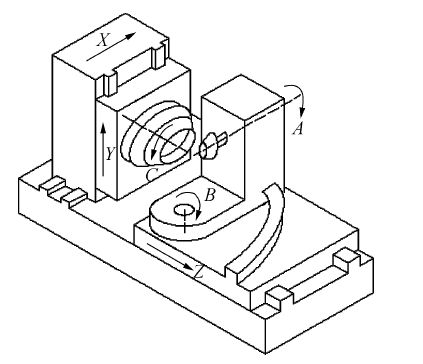

机床的运动模型如图，可惜我没有看到实际的运动情况，希望高手能解答，六轴五联动是怎么运动的？我的理解是这样的：加工之前，先把X、Y、Z、B轴调整好，然后进行加工，加工一个齿后，Z轴退回一定距离，此时，工件分度，分度完后，Z轴前进到原来的地方进行加工。但是这样理解的话，就没有联动了，谈不上五轴联动了。请高手支招啊。另外，顺便问下，这种数控机床的刀盘的轴心和C轴的轴心重合吗？或者说，传统机床的摇台的摆动运动在这种机床上如何实现？请各位高手不灵赐教啊

wqw

这种床子用的是五轴四联动，加工时，X,Y轴相当瑶台，C轴是刀盘，Z轴前进切削，后退分度。A,X,Y三轴联动切削，B轴调整根锥，西门子802DCNC，相当麻烦。

wyq258193

你是说加工的时候X轴和Y轴同时会动？我看了百度视频里的弧齿锥齿加工视频，机床是天津精诚机床厂生产的，原理应该是差不多的，却感觉没有动，真不知道实际情况是怎么样的。

henrythoreau

学习党飘过

齿轮研究

关于多轴联动的技术希望高手多讲讲

zhangjun

看这个模型应该有两种解释：
1.五轴四联动，也就是说机床的展成由X、Y、A轴完成，同时为了使机床能够完成双面法加工小轮在Z轴增加了螺旋运动这样就能够修正压力角上的误差，B轴在加工过程中是固定的。这样的机床可以实现变性法加工。
2.六轴五联动，也是X、Y、A轴在展成过程中，同时增加了Z轴螺旋运动和B轴根锥角修正运动。也就是Free—form型铣齿机或磨齿机。它不仅能实现刀倾法加工，也能实现等高齿的加工，被称为弧齿锥齿轮自由曲面加工机床。

borland

这种模式的弧齿加工机床为了实现加工，至少需要6台电机。如果控制系统设计的好，例如我们设计的系统采用西门子840D系统定制开发，不仅精度和效率高，而且可以实现自动化调整，使用起来还是很方便的，大家可以参考：http://www.gearbbs.net/forum.php?mod=viewthread&tid=14300&extra=page%3D7

孟大侠

新手报到试用

liuxiyu1987

你的图 好像是凤凰磨齿机的 铣齿机 和磨齿机的 X轴 不一样  我家现在就有凤凰一代 我现在就在调试

songgang1986

zhangjun 发表于 2009-12-12 08:43


登录/注册后可看大图

看这个模型应该有两种解释：
1.五轴四联动，也就是说机床的展成由X、Y、A轴完成，同时为了使机床能够完成双 ...

也就是说这种机床没有刀倾机构，也可以实现刀倾法加工小轮么。。。。。。
