请问大家在工作中奇数齿的齿顶圆是怎么测量的？欢迎大家探讨好的方法！

草原飞鹰

这是我在其它论坛上的回帖，粘贴于此：
近似计算法公式：De=De′*sec(90°/Z)
De---奇数齿轮直径
De′-- ...
qnf 发表于 2009-12-10 20:17


登录/注册后可看大图

    请问一下何谓奇数齿的扁量直径？是不是跨齿测得最大位置的直径为扁量直径？我刚刚接触这方面的资料，请给予讲解，不胜感激！

hucl45

扁量直径，不是标准说法，它的意思上面已经讲清楚了，就是奇数齿滚齿后，不能直接测到整圆，用卡尺测到的圆比真正的齿顶园要小一些，所以要乘以一个系数，才能得到真正的齿外圆。

qazwsx747

我同意１１楼的说法

qnf

回复 12# 草原飞鹰

最大径跨齿测量三点的最小值（即一个齿顶，对应一个齿槽）叫扁量直径！

yuchunjin

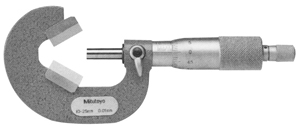

我司用的是三沟千分尺，这样最准确。如果没有三沟千分尺，也可以用投影的方法测量。这样比较准确。

poxiangzi

我司用的是三沟千分尺，这样最准确。如果没有三沟千分尺，也可以用投影的方法测量。这样比较准确。
yuchunjin 发表于 2009-12-13 00:34


登录/注册后可看大图

"三沟千分尺"，贵吧？

四岭山庄

请问三沟千分尺主要用于测量那类工件？那部位？

开心

齿顶圆要求高的话可以用三维投影或外径通止规；如果是公差范围较大的话可用余弦定理计算转化一下就可以测量了。

zippoliu

卡尺测量出外圆与里孔的距离，X2，再加上里孔的大小，基本上就是外圆齿轮齿顶圆的值，测绘常用这种方法

administrator

用几何关系换算一下，算出奇数齿顶圆测量值，然后用卡尺测量就行了:)
