行星齿轮机构的简图，高手指点看画的对吗

vipsos · 发表于 2009-12-8 15:24

您需要登录才可以下载或查看，没有账号？注册

x

在进行原理说明时，画了一个原理图

xjb500611 · 发表于 2009-12-8 19:43

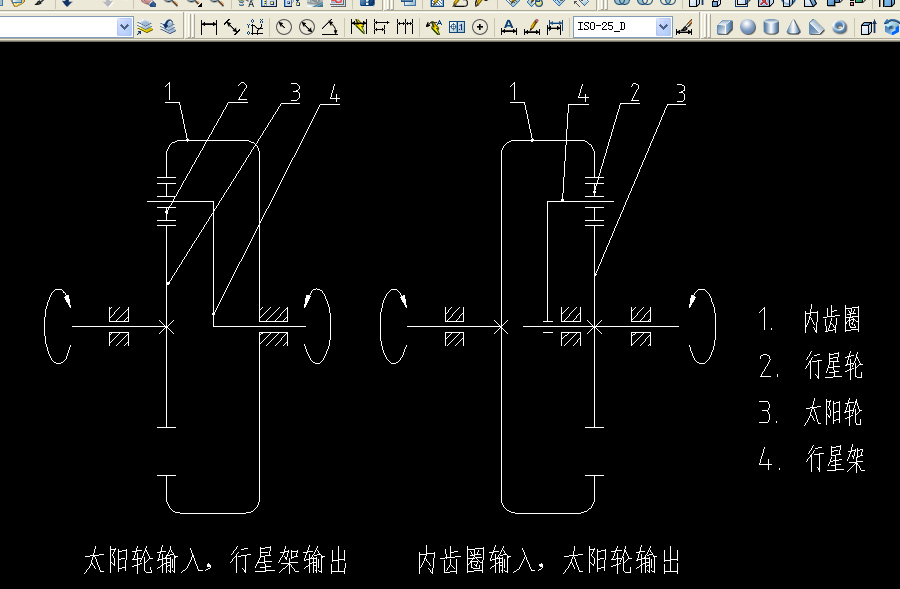

我画了一张图，希望能给楼主有所帮助。


仅供参考！

vipsos · 发表于 2009-12-9 08:32

谢谢你的分享，但我想说明的不是行星轮传动问题，而是

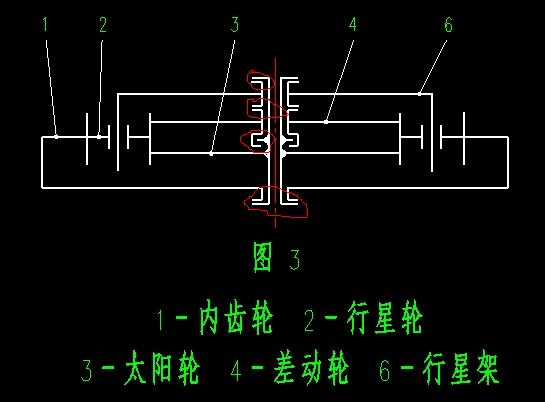

“为了表示齿轮间的连带关系，即谁挨着谁，谁推动谁的关系，请问红圈的地方这样画对吗？”

vipsos · 发表于 2009-12-9 09:10

所有齿轮全部为偶数齿，差动轮4比太阳轮3多两个齿，依依靠差动轮4与太阳轮3距距角差，用差动轮4推太阳轮3前进

zoupingniu · 发表于 2009-12-9 14:20

不对,看看2楼的图就知道是怎么个输入和输出，楼主的，我看不懂！

zoupingniu · 发表于 2009-12-9 14:20

用差动轮4推太阳轮3前进？

xjb500611 · 发表于 2009-12-9 14:34

楼主，你的图还真不好懂。
行星轮是双联齿轮吗（相同齿数、变位的）？否则，太阳轮和差动轮差3齿，如何和行星轮相啮合？
希望你把传动关系用书面说一下，我来画着试试看。

weihai1028 · 发表于 2009-12-9 20:13

你的图还真不好懂。

li33 · 发表于 2009-12-12 09:09

我觉得楼主这个东西用来简单做示意是没问题的，重点在讲解明白

wuyv007 · 发表于 2009-12-12 14:26

对，星星轮要说详细点好理解
