齿顶倒角

开心 · 发表于 2009-12-4 08:37

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

开心 · 发表于 2009-12-4 08:39

[倒角] 齿顶倒角

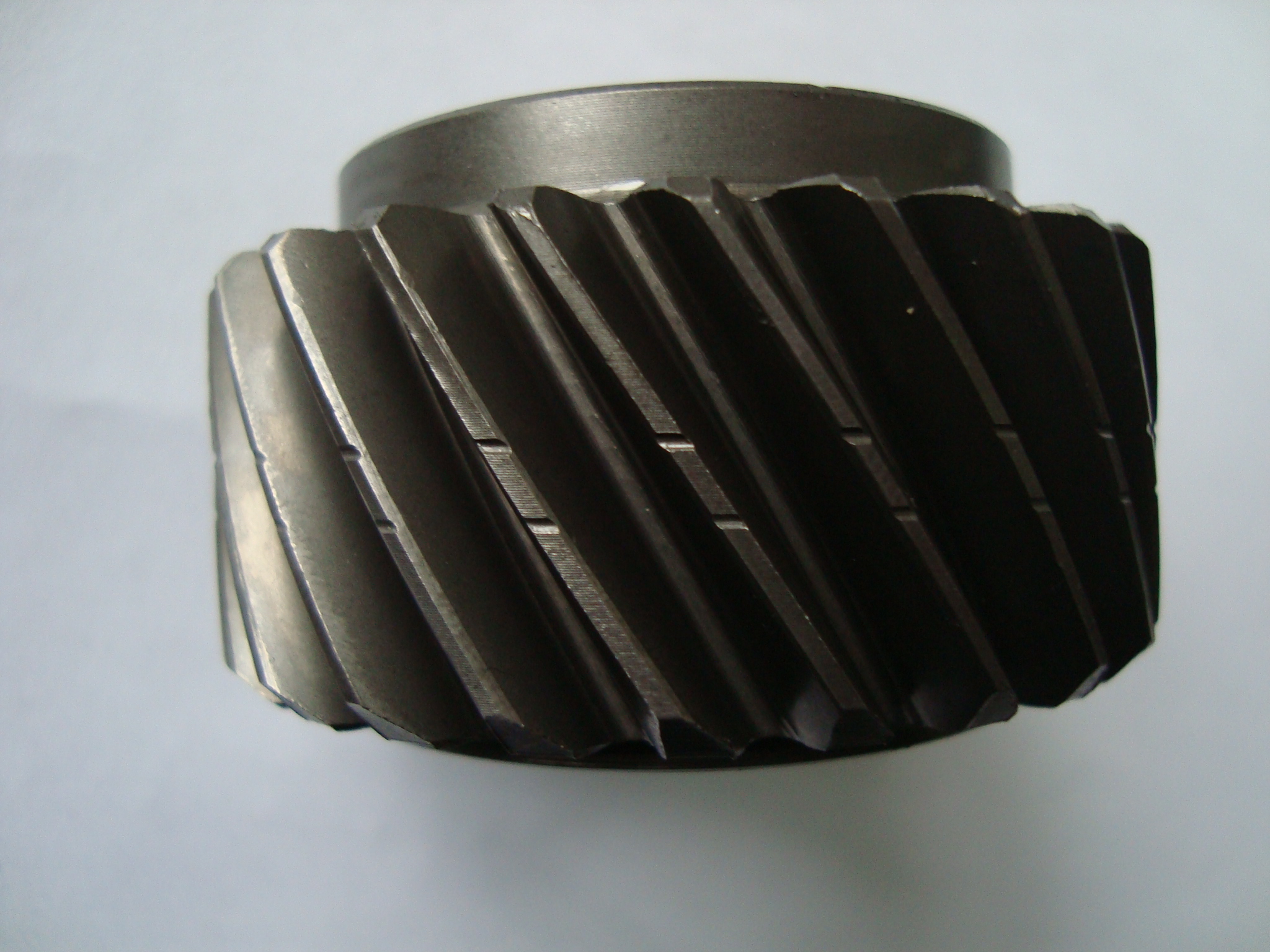

齿顶倒角出现如图上图所示的状况：出现倒角不均匀，倒角宽度有宽有窄比如牙齿的一面第一个齿倒角很小，几乎没有；而第二个齿倒角突然变大（仍然在这面）；第三个齿倒角宽度又比第二个齿小，这个齿轮的其他牙齿像这样规律性的出现；且有的情况较严重，有的情况较轻微，不知是何缘故？望同仁指点，不胜感谢！[

鸭嘴兽 · 发表于 2009-12-4 12:04

是用单头刀具加工的吗

杨大侠 · 发表于 2009-12-4 12:21

楼主的齿轮可能是又头滚刀加工的，因为双头滚刀制造上的误差，如果楼主加工的齿轮齿数与双头滚刀的头数不是互为质数的话，就会出现大小牙齿。
如果是单头刀加工的话，那就是滚齿机的工作台内部的锥面与壳体的平面导轨接触精度太差。蜗轮附回转不均匀，滚出的齿轮基节偏差过大。这样的齿轮表现为公法线变动量大。机床表现为芯轴打不正，摇摇晃晃，摆运不定。刀子吃料时工作台抖动动大，料面振纹很大。

xcm42085 · 发表于 2009-12-26 20:34

版主

chjyas · 发表于 2010-1-4 14:22

估计是使用双头滚刀，因为制造上的问题而导致这样有规律性的变化。

yuchunjin · 发表于 2010-1-4 17:53

应该是刀具的问题。

majunfan · 发表于 2010-1-4 19:18

一般来说，刀具头数与工件齿数之间应为互质数，如果互为因数的话，就会出现规律性的变化

daich2148 · 发表于 2023-5-21 11:04

是刀具的问题。刀具选型有问题！！

gygcahui · 发表于 2023-6-1 16:16

齿顶倒角的目的是啥？请赐教
