VB-AUTOCAD公差标注

town · 发表于 2009-12-3 23:01

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

VB AUTOCAD E如何标注公差？哪位大侠提供帮助，感谢！

xjb500611 · 发表于 2009-12-4 10:57

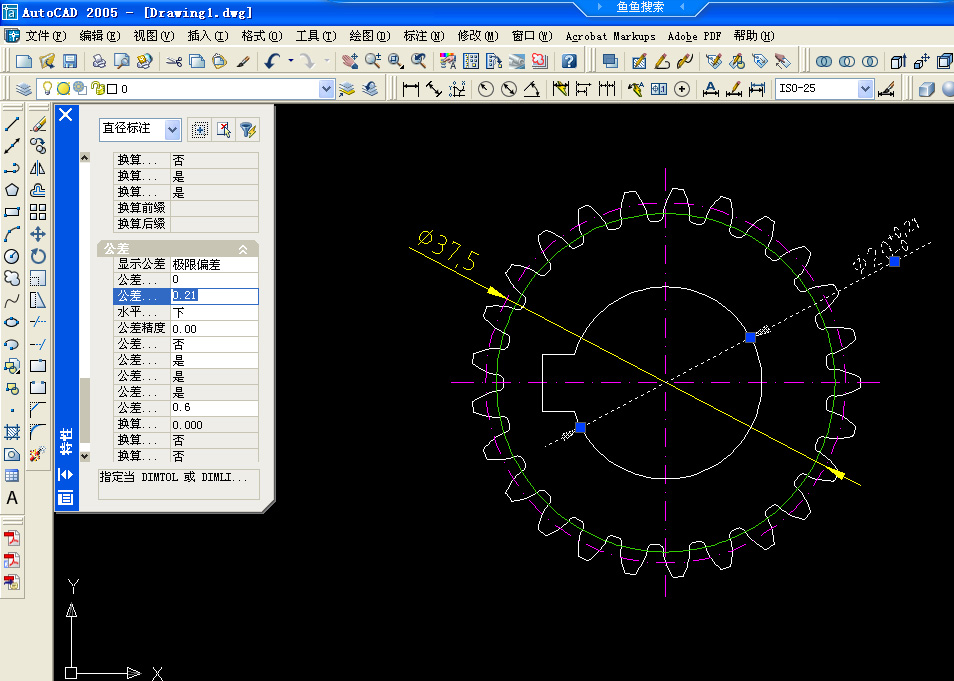

在AutoCAD中，标注公差的方法，有不少；介绍我的办法：
1.  在需要标注的尺寸线上双击（或选中，右击），打开“特性”列表。
2.  下拉“特性”列表，至“公差”一栏，选取需要的公差：
   AutoCAD的“特性”列表提供了“无”、“对称”、“极限偏差”、“极限尺寸”和“基本尺寸”五种选项，按需选定。
   在下边两行中输入公差数值。
3.  “水平放置公差”一行，我选“下”。
4.  “公差文字高度”一行，调整公差数值的字体大小，本人选“0.6”。
5.  “公差精度”一行，调整小数点后的位数。
6.  关闭“特性”列表，公差输入完成。也可以按“Esc”键，继续选中其他尺寸，输入新的公差。

供参考。

罗文 · 发表于 2009-12-4 17:07

本帖最后由罗文于 2009-12-4 17:14 编辑

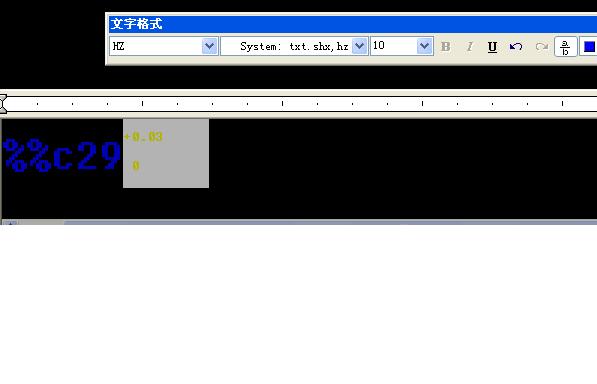

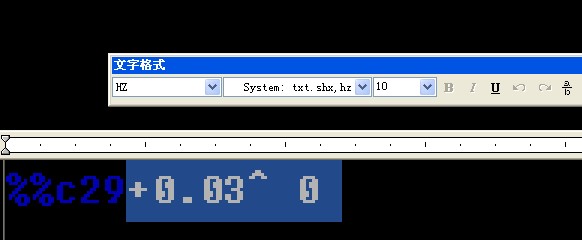

呵呵,好久不用这个了,我直接用机械工程师2004可直接标注上下公差.也可用a/b堆叠的方法:如

s6901 · 发表于 2009-12-7 22:53

回复 3# 罗文

现在专业的设计还用平面的好象太少了吧！solidworks ,catia Pro/e Ug 等大家好多人都会使用了，我大部分用solidworks, catia 和gear trax可以把模具中的图形搞定，CAD忘了差不多了

罗文 · 发表于 2009-12-8 09:41

呵呵,没办法,给工人看的还是平面的比较实在,建模我也不太用CAD,一般SW比较实用.做模具因为涉及的加工面多,还是3D的比较客观.
