此夹具怎么加工？

hss218

下图为锥度孔拉键夹具，未剖面部分为拉床心轴（拉导套），拉导套锥面中心线与定位中心线之间的夹角为如图度数。
一般的加工MS有点难度。而且制造起来精度不高，误差较大。。

杨大侠

楼主给的工装图纸有的地方看不明白,请整理一下,重新上传一份.这样我们才能帮你啊!

hss218

楼主给的工装图纸有的地方看不明白,请整理一下,重新上传一份.这样我们才能帮你啊!
杨大侠 发表于 2009-11-19 23:03


登录/注册后可看大图

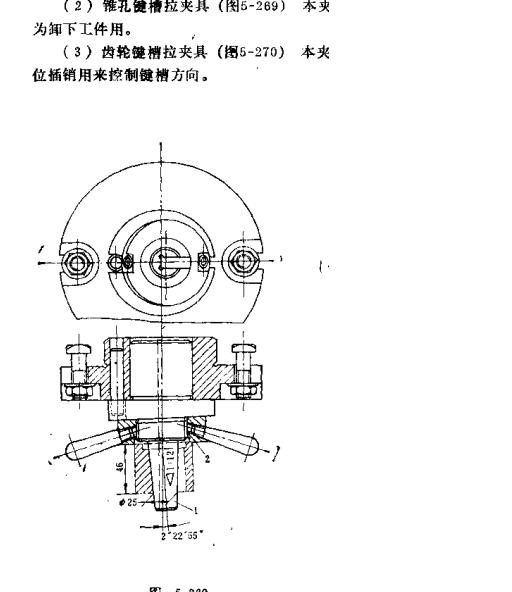

此图出自   金属切削机床夹具设计手册（第二版）拉床夹具  P868  锥孔键槽拉夹具，没什么说明，但大致结构及说明如图所示。此工装在齿轮锥度孔拉键应该有很大应用。我们有些产品也是锥度孔齿轮，但工装不是这样子，我觉得上图工装设计很合理，但靠一般车床精加工及万能磨床热后磨工装制作较困难。忘杨大侠指点一二。。

hesheya

我的意见，我们是否可以将定心部分跟靠山分开做，再进行组装，当然一定要保证好装配精度了，在尺寸规定时一定要保证好，这样才可以将角度转化，至于靠山角度可以用正弦规或则仪器测量，前面的定心部分就当是锥度心轴制作，比较简单，用锥套检验即可。

hss218

拉导套斜面怎么磨？单单摆动磨床头架角度是不行的，磨削的时候装夹零件应保证斜面（中间部分）与卡盘中心线垂直。

jingshi

我因为是把拉导套的一面按所要求的锥度度数磨平，在最高点与最低点最出测量点，再加工出定位轴的定位部分最主要是中心及角度的位置。

刘晶

图纸有点模糊状态，看不清

开心

提一点小建议仅供参考：夹具制造起来好像并不是很复杂，只要把拉导套做成（用小丝杠）可调节的就行了，在实际使用（拉键）过程中通过调节-测量-调节-正常生产。

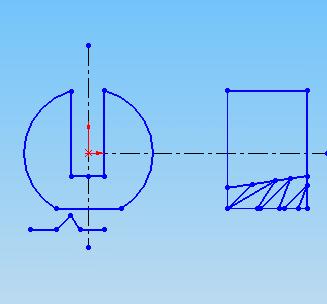

OldMa

这个夹具应该还算简单吧

]


登录/注册后可看大图

[/
坐个工艺基准面
定位加紧就不说了
画图有错误 两面试成一个角度的

提一点小建议仅供参考：夹具制造起来好像并不是很复杂，只要把拉导套做成（用小丝杠）可调节的就行了，在实 ...
开心 发表于 2009-11-24 08:13


登录/注册后可看大图

你这方法做通用的似乎还行 批量还不累死啊
每次用都得调校 小丝杠刚度行不行啊

开心

怎么会每次都要调节呢，调整好以后就不要动了呀！
