测绘vs设计问题

狼齿 · 发表于 2009-11-15 11:59

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

我们公司接到一个减速器测绘设计。因为此产品是美国进口的，客户要求传动齿轮改成我国国标的，外形各部分尺寸不变，速比可以有略微变化。请高手帮忙设计一下；
具体测量数据：
输入轴齿数16外径153毫米，借轮齿数19外径178.5毫米，被动轮齿数30外径275毫米。
16齿和19齿的啮合中心距是148.8毫米，19齿和30齿的啮合中心距是207.3毫米；
设计要求：16齿的外径不能超过155，19齿的外径不能超过180，30齿的外径不能超过275;

niuershiye · 发表于 2009-11-15 19:48

我们公司接到一个减速器测绘设计。因为此产品是美国进口的，客户要求传动齿轮改成我国国标的，外形各部分尺 ...
狼齿发表于 2009-11-15 11:59

登录/注册后可看大图

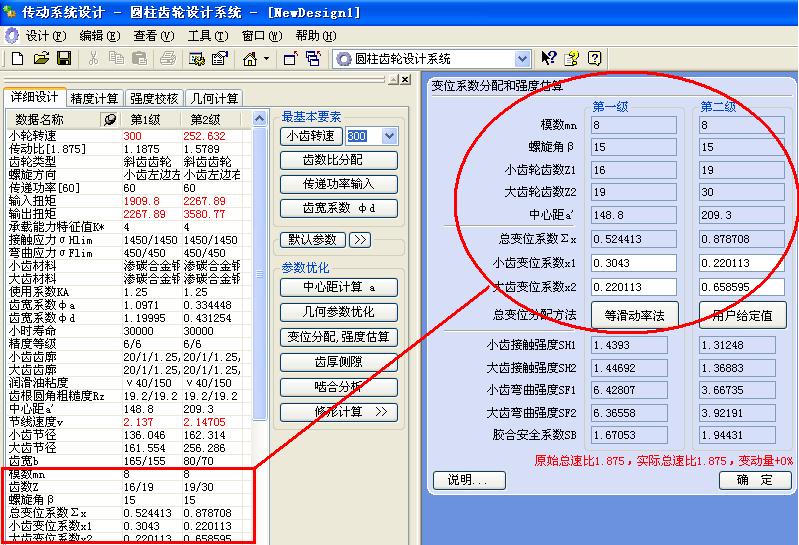

由于你没有说“螺旋角”，按照 15 度给你凑的。都符合你的要求。

shb850726 · 发表于 2009-11-15 21:11

请教个问题：“借轮”是什么？

niuershiye · 发表于 2009-11-15 21:47

请教个问题：“借轮”是什么？
shb850726 发表于 2009-11-15 21:11

登录/注册后可看大图

估计是他写错了。应当是 “介轮” 。

shb850726 · 发表于 2009-11-15 22:05

本帖最后由 shb850726 于 2009-11-15 22:06 编辑

估计是他写错了。应当是 “介轮” 。
niuershiye 发表于 2009-11-15 21:47

登录/注册后可看大图

这样啊，谢谢！

youna851025 · 发表于 2009-11-18 13:38

我想问一下减速机和减速器具体有什么不同

狼齿 · 发表于 2009-12-28 12:17

谢谢哈我还真是写错了
