内齿轮的棒间距如何计算

zhpzjs · 发表于 2010-7-14 12:25

偏差从齿厚偏差推算

slp1520 · 发表于 2010-7-16 20:32

----------------------

wsj1223 · 发表于 2011-12-7 13:36

qiuxiazao

meng198599 · 发表于 2011-12-7 21:48

内齿轮的棒间距及其偏差

meng198599 · 发表于 2011-12-7 21:49

谢谢各位了

meigang001 · 发表于 2012-1-11 09:01

不错，收集了

hyfjy · 发表于 2012-1-25 19:45

内齿轮的棒间距计算过程：
1.计算内齿轮的大小径，根据大小径决定量棒与齿圈相切的位置，根据这个位置计算量棒直径。并对这一数值进行圆整，找到可能找到的量棒。
2.根据圆整后的量棒直径计算在测量时量棒中心的渐开线压力角的渐开线函数值。
3.反算渐开线函数，得到相应的压力角的弧度值。
4.根据齿数的奇偶数值，代入计算公式得到棒间距的公称值。
5.根据设计齿轮的精度等级，查表求出相应齿厚的上下偏差值，再根据上下偏差值计算出棒间距的上下偏差值国。
6.根据计算出的值，写成测量棒间距的标准格式。

以上最难的是求出设定的位置的量棒值，不太容易找到现成的公式，得自己推导，在此挂一个台面，请有志者推导出求任意位置量棒直径的公式。

hyfjy · 发表于 2012-1-25 20:10

本帖最后由 hyfjy 于 2012-1-25 20:26 编辑

一个软件中对内齿轮计算量棒棒间距的过程：


软件中间有改变量棒直径同时改变计算公称值的程序，也有自动计算大小径中间值位置的程序，也有及时根据量棒的选定值自动改变计算测量值的程序，这样，各种可能遇到的問題可以及时给出相应的值。

tianmlf4 · 发表于 2012-2-5 20:17

谢谢~~~~分享

账号		自动登录	找回密码
密码			注册

内齿轮的棒间距如何计算

点评

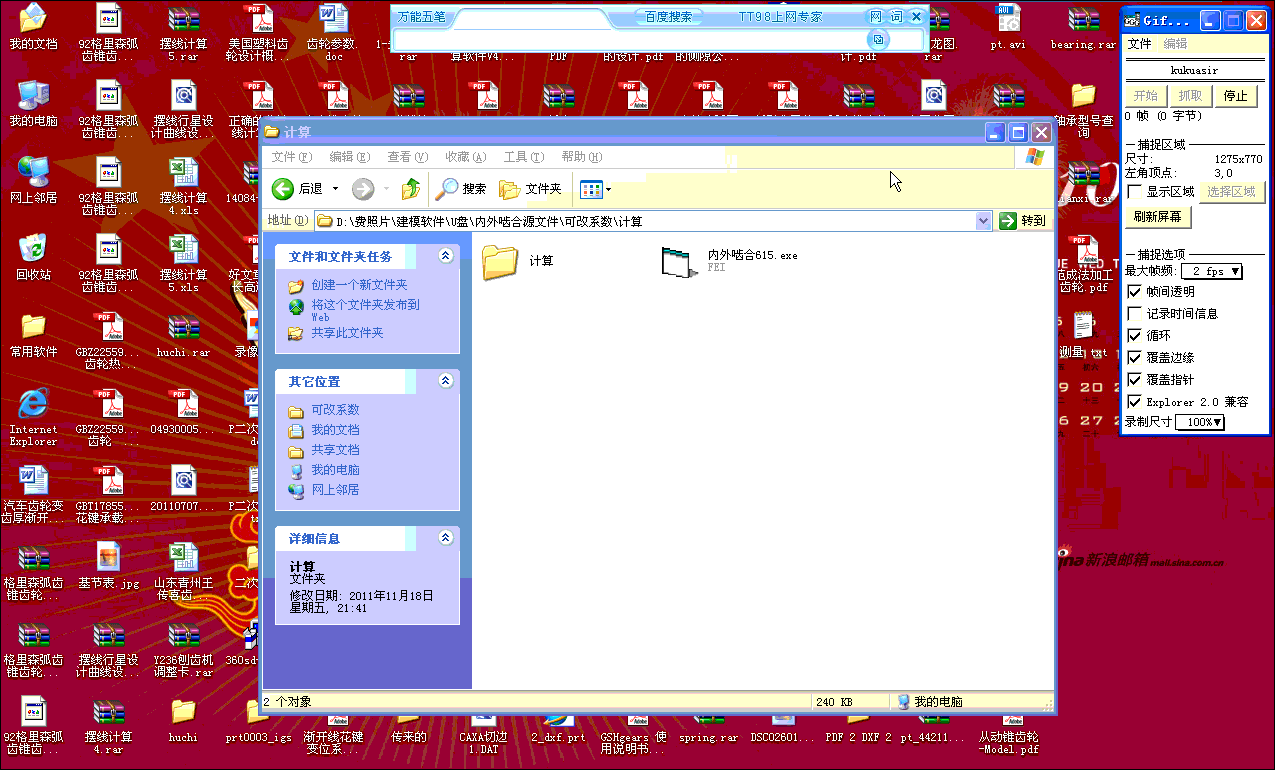

一个软件中的小例子：
