求助行星轮传动比计算,急!!

geyong11

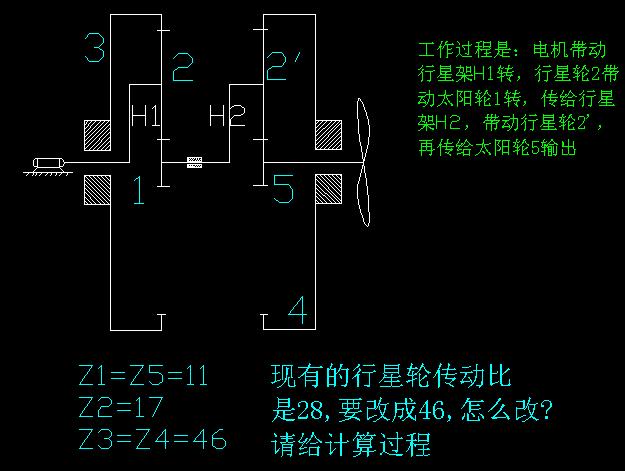

哪位高手帮我算一下下面这道题,是吸尘器的行星轮,要改设计,先谢谢了.

niuershiye

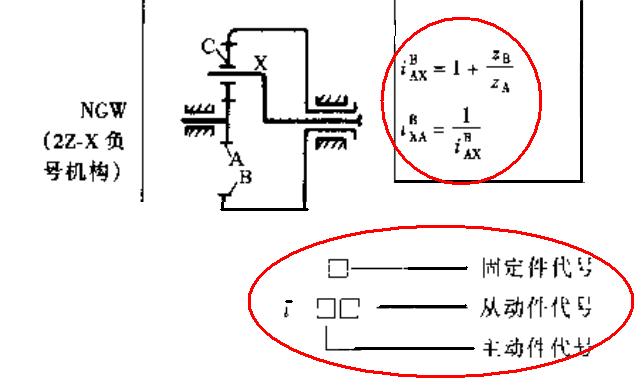

按照 手册 ：



------------------
你的 46/11+1= 5.181818
（5.181818。。。）^ 2 = 26.85
( 1/ 26.85)
------------------
按照这个思路 ：46^ 0.5 = 6.7823

==========================

只能用原来的Z11 。

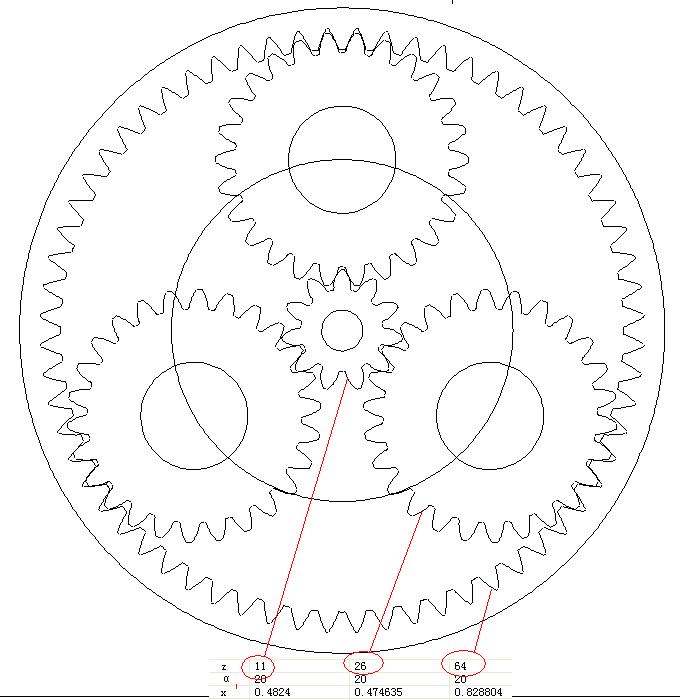

11---26---64  ，两级相同 ！！

along2004386

Z1=Z5=11
Z2=26
Z3=Z4=63   或者
Z1=Z5=9
Z2=22
Z3=Z4=53
单从牙比上这样应该可以了，但是还要考虑结构可强度问题，所以不是最终答案。

阿懵

回复 3# along2004386

这是一款增速设计
但是齿轮参数不对，无法使用。63+11=74；53+9=62既不能被3整除也不能被4整除，

flybomb640

很强大，不知道怎么收藏这问题，留到以后用到时参考

along2004386

回复 4# 阿懵


    你说的是对的，学习一下，谢谢！

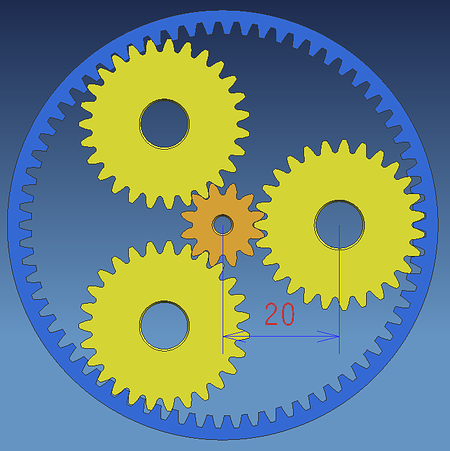

woodee

Z1=12  Xn1=0.377016773
Z2=27  Xn2=0.16756301
Z2=69  Xn3=-0.60753914
Mn=1
中心距=20
传动比=1/45.5625
