大家帮我分析下这个传动的

59386429 · 发表于 2009-11-3 08:41

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

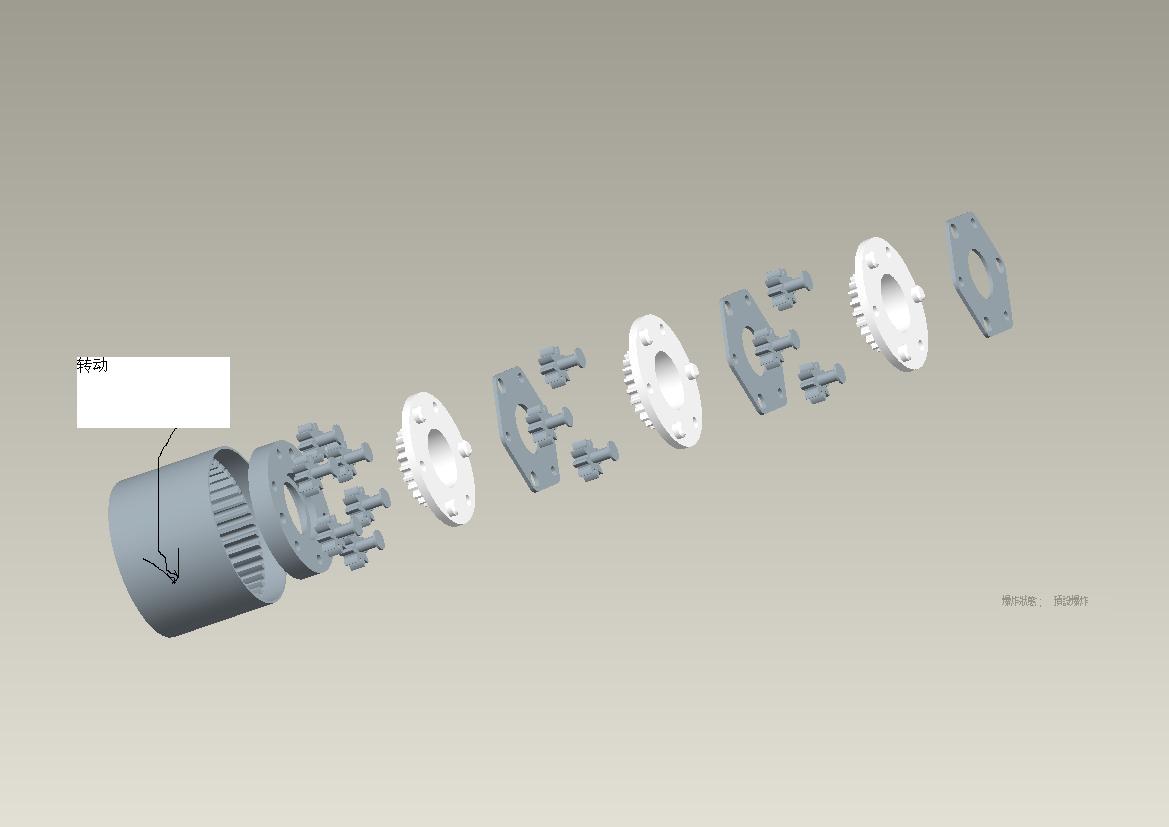

本帖最后由 59386429 于 2009-11-3 10:19 编辑

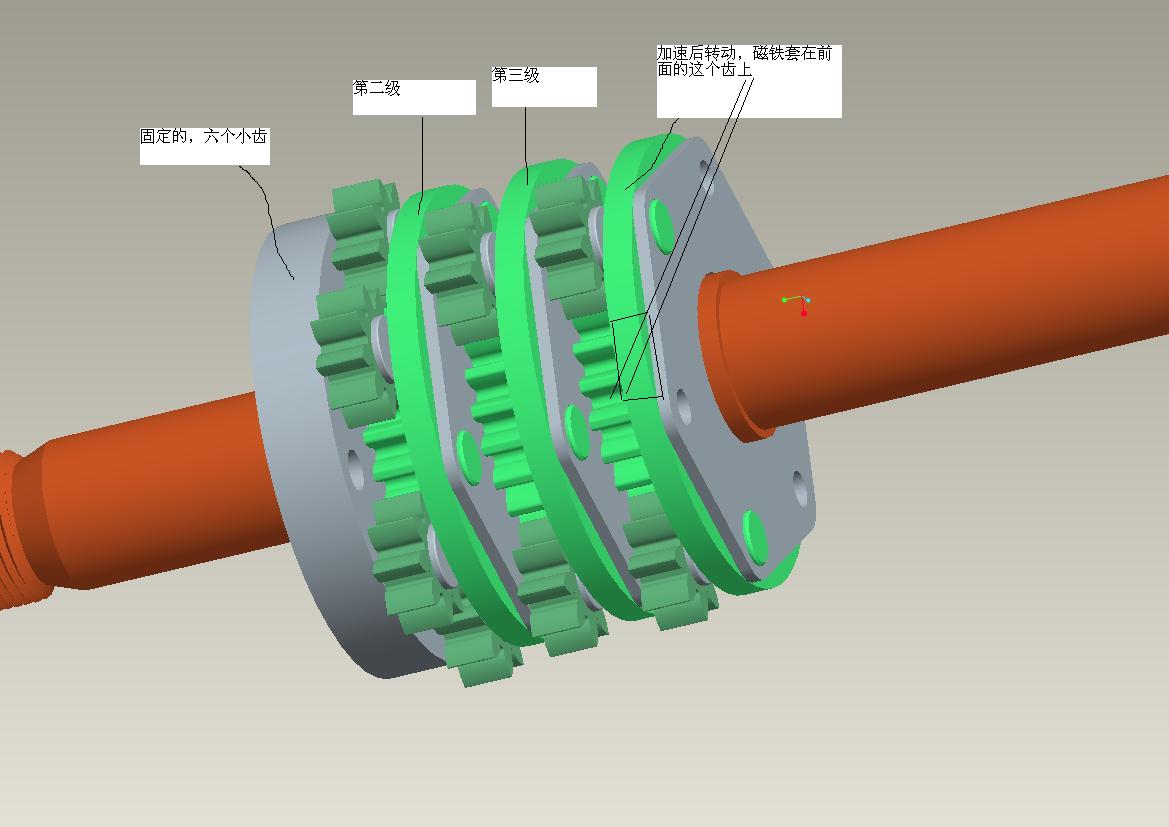

看看是如何传动的，谢谢大家，。

mrmrw · 发表于 2009-11-3 08:53

估计是行星轮系，看着像NGW型的行星轮系。
但是图片还看不清楚，楼主做个机构简图或者是做个爆炸图，看看

poxiangzi · 发表于 2009-11-3 09:34

看不到太阳轮与轴的连接关系，另外，齿圈是输出还是输入呢？

59386429 · 发表于 2009-11-3 10:24

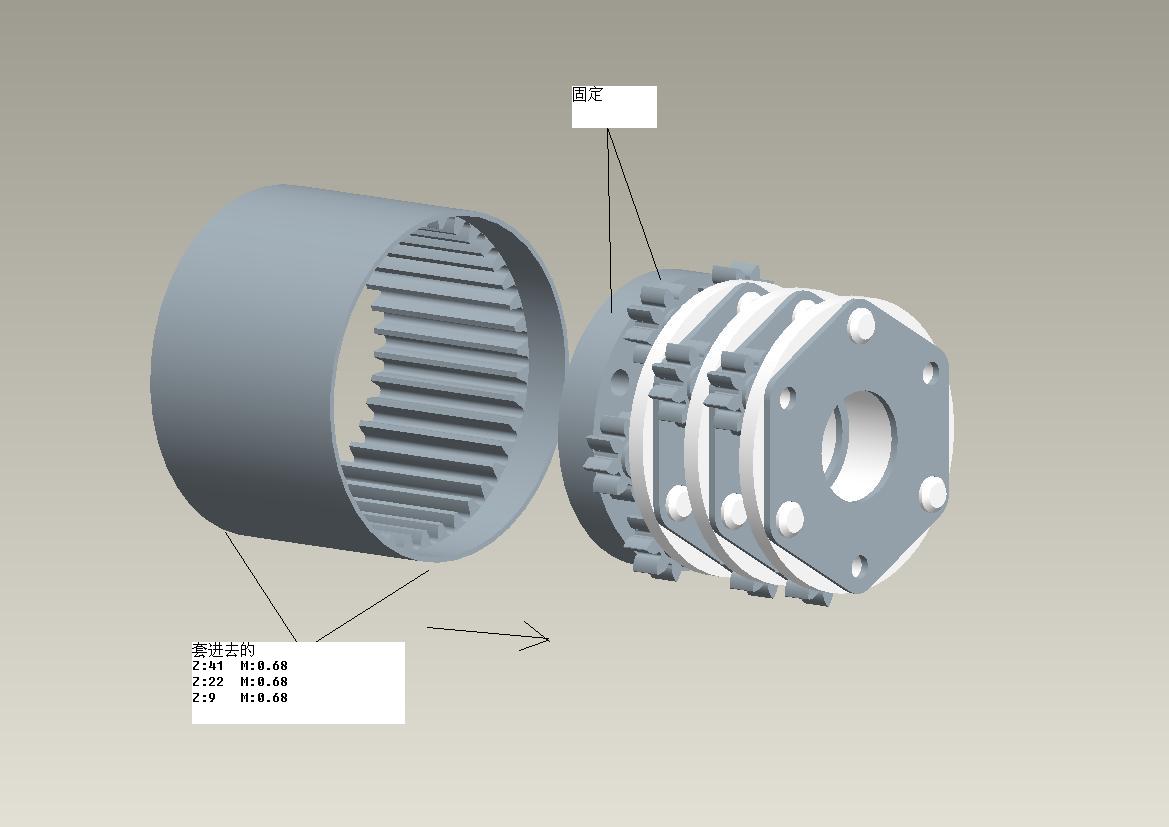

齿圈是输入，原理是齿圈转动，推动第一级，六个行星小齿轮，然后带动第二级太阳轮，轮滚动的时候，又推动了第二级的三个行星轮，一直到最后，齿圈的齿数为41，太阳轮齿数为22，行星轮齿数为9 模数都为0.68，我想做到传动比为22.5，齿圈的外径为61.2mm，原来的齿圈外径为32。不知道各位有没有办法，谢谢，本人没有弄过齿轮，特急求助。

59386429 · 发表于 2009-11-3 10:26

本人qq：59386429，有高手知道，请帮忙，谢谢

xjb500611 · 发表于 2009-11-4 00:25

楼主：

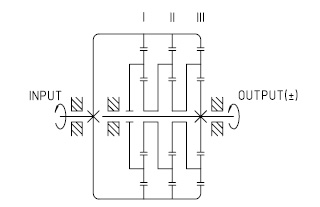

我把你的机构画了一张机构简图，不知道传动关系对不对？
有二个问题：A. 第一级的行星轮是否在输出轴上空转？B. 第三级的行星轮是否还套在外齿圈内？

borland · 发表于 2009-11-4 09:03

这种减速器在天线上得到广泛的应用，体积小，传动比大

59386429 · 发表于 2009-11-4 09:06

谢谢朋友的机构图，固定的地方我画了个X，其他地方基本认同，除了固定的地方，其他的都是活动的，就是在一根固定的轴上，固定了带有六个小齿轮的轮坐，齿套转动，推动六个行星，行星又带动上一级的太阳轮，这样传动。由于本人没有弄过齿轮，所以，不清楚这个机构图怎么画，还请朋友们见谅，

59386429 · 发表于 2009-11-4 09:09

第一级应该解释成太阳固定，没有固定就打滑空转了，
第三级，行星在齿套内，，太阳在齿套外面，

xjb500611 · 发表于 2009-11-4 13:31

根据楼主画的，第一级是行星轮固定，又说是太阳轮固定，我搞糊涂了。
请楼主指正。
