求各齿轮参数，请各位大师帮忙！不知道这是什么标准

丫头 · 发表于 2009-10-28 16:25

您需要登录才可以下载或查看，没有账号？注册

x

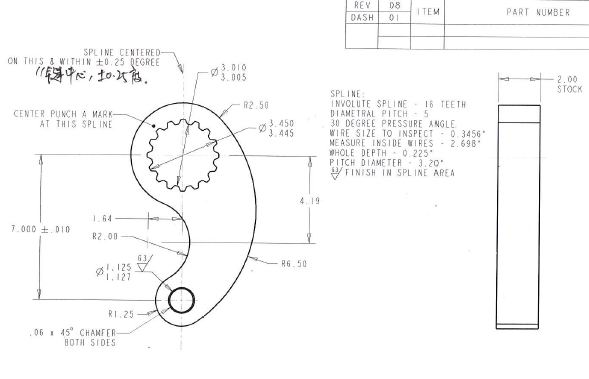

请各位大师帮忙！不知道这是什么标准

hucl45 · 发表于 2009-10-28 20:59

这是渐开线花键孔，压力角30°，16齿，模数5.08，图纸所有尺寸均为英制。

lnjx · 发表于 2009-10-28 21:46

DP5 Z16 30度径节制渐开线花键孔

gghbb · 发表于 2009-10-29 08:13

径节制渐开线花键孔参数为：DP5 Z16 30度

lengxiaodong · 发表于 2009-10-29 08:59

楼上说的都对的。

hesheya · 发表于 2009-10-29 12:10

同意楼上看法

guangan19 · 发表于 2009-10-29 14:49

美制渐开线花键,不过和中国标准参数不一样，但参数计算上基本一样的。需要标准照我
guangan19@126.com

丫头 · 发表于 2009-10-29 16:26

能把你的标准共享一下吗？

ranxueping · 发表于 2009-12-16 14:12

楼上的兄弟们够专业，顶……
