有谁做过塑胶的水表齿轮

jslong · 发表于 2009-10-28 13:11

您需要登录才可以下载或查看，没有账号？注册

x

各位前辈们好!我现遇到一个关于塑胶的水表齿轮与标准齿轮齿形状不一样,造成齿啮合不行,哪位前辈知道,请指点.谢谢!

tonnyzhang8186 · 发表于 2009-10-28 16:35

LZ:在实际应用的大部分齿轮都不是标准齿轮，因此你不能拿来用标准齿比较，建议你发个清晰的图片上来，首先确定你的齿轮是渐开线的，摆线齿还是其他类型的齿轮，才能确定你的问题所在呀？
还有不清楚的请随时提出来。

jslong · 发表于 2009-10-29 18:57

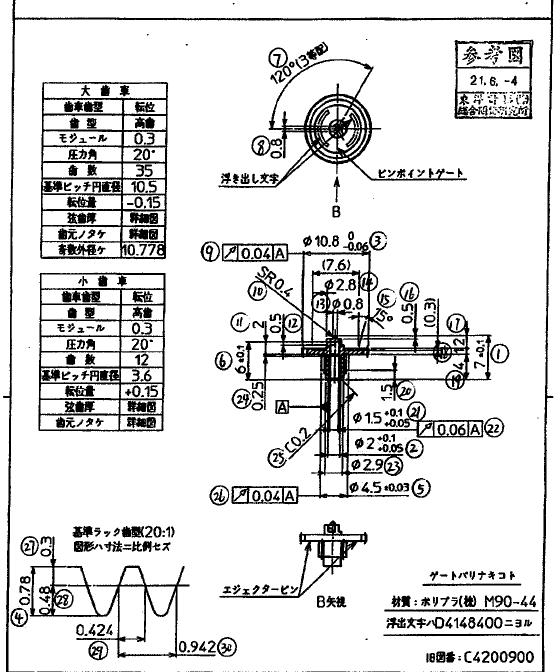

以上添付齿轮图纸,请大家讨论

jslong · 发表于 2009-10-29 19:00

现在做出来的齿轮测量与图面尺寸能完全对,就是与新加坡做的齿轮啮合不行,以前的模具是在新加坡做的,

jslong · 发表于 2009-10-30 19:05

齿轮论坛里真是人才济济,我提出这个问题就没人能解决吗?

mrmrw · 发表于 2009-10-30 21:26

估计是你绘制的齿形没有按照基本齿廓的要求绘制，注意的这个是高齿。hap=1,hfp=1.6，而且齿厚不是0.5πm，也就是有切向变位，当然也可以采用齿厚偏差处理一下！
给你图片看一下，注意基本齿廓的规定，不是什么齿轮都是按照国标齿廓绘制的！

基本齿廓

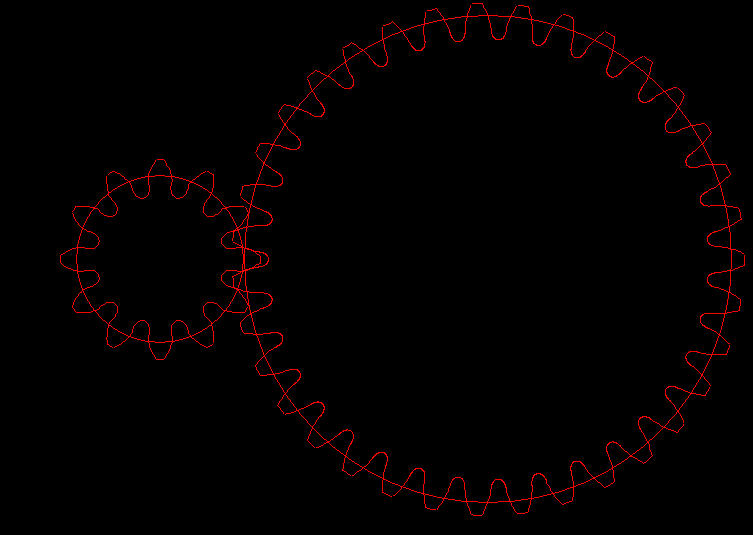

齿形图

jslong · 发表于 2009-10-31 11:01

谢谢版主提示,请问版主可否参考图纸帮忙画一个齿形图,我万分感激!

jslong · 发表于 2009-11-4 17:39

楼上版主,你好!你的齿形图仔细一看,你那2个齿形还有干涉,能不能把你的软件大家共享一下嘛,大家增长知识.

Kelas · 发表于 2009-11-4 19:16

是啊，支持！
