求助：圆柱直齿渐开线花键一标注角度

wangtiantt

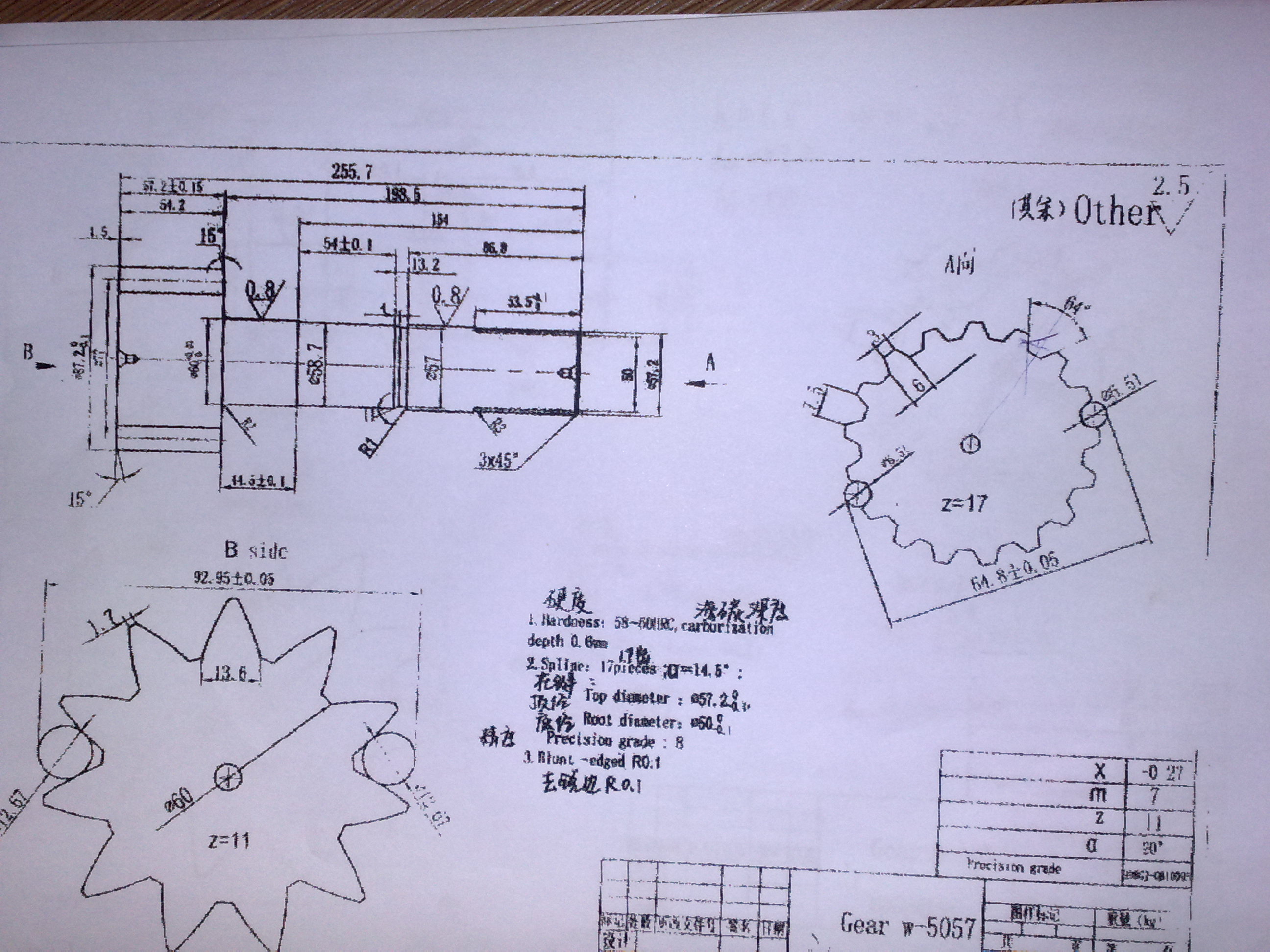

外方给出的圆柱直齿渐开线花键，其压力角为14.5°，齿顶圆为57.2，齿根圆为50，没说其模数和变位系数。
     但是图纸右上角花键图（A向），齿上标注了64°，不知道这个角度是什么意思，还请各位专家予以确认，另外，还请确认其模数和变位系数。
     其实咱们国家对这种花键的规定的压力角都是30°以上，但是国外有这种压力角，多多麻烦。

阿懵

A向是小端花键，B向是大端花键，你讲的14.5°压力角是指大端花键的，小端花键好像是直线不是渐开线齿廓。

xytkone

回复 1# wangtiantt


    B向应该是齿轮吧，而且还是径节制的，经验认为。
