大家来评价下这个接触区

zhoulei24258 · 发表于 2009-10-21 14:37

您需要登录才可以下载或查看，没有账号？注册

x

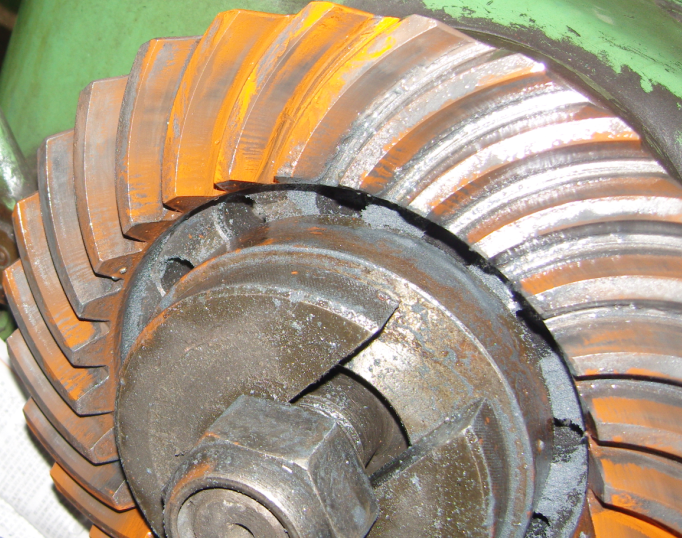

奥利康接触区

poxiangzi · 发表于 2009-10-21 20:51

印痕没有正确反映接触痕迹，有点不清楚，每个齿都不一样。

wnj029 · 发表于 2009-10-22 09:36

奥利康接触区形状还差点吧

zhangjun · 发表于 2009-10-22 11:06

是准双曲面齿轮吗？

zhoulei24258 · 发表于 2009-10-22 14:24

是奥利康的接触区
二楼的朋友，我光做了三个齿的接触情况（就是顶端的上面三个齿），所以你说每个齿都不一样。
照的不是很清楚，能看出什么问题吗？

hxh100 · 发表于 2009-10-23 08:36

从倒车面看接触区：1、小端好像切齿时机床有颤动，小端齿面有横纹，影响啮合噪音。2、接触区内对角是否有点大。

zhangjun · 发表于 2009-10-23 15:21

有点齿根接触，可以再向上调一点。个人意见！

laowuaofan · 发表于 2009-10-24 12:51

油没有揩干净。看起有假象。工作面还看不到。凹面有点错角。大头都要出头了。而且接触区长又太低。还有粗糙度太差。拿我们的要求来评定。没有热回。就返修。热回了。就碾齿。如果刀痕碾不掉。废品

zhaoxiqiang · 发表于 2009-10-26 16:56

倒车面接触区偏根。

LCF0917 · 发表于 2009-10-26 20:22

如果该接触区是铣齿时研的，从印痕看，高度，长度,位置还可以，如果噪声大，可以再调整一下，如果噪声还可以，可研一下。
