齿形齿向修形初探

zzszhd · 发表于 2021-4-29 11:27

资料非常不错，谢谢分享。

刚好御见你 · 发表于 2022-4-11 12:55

感谢楼主分享

二师兄 · 发表于 2022-4-11 15:18

感谢分享。

aaronxu17 · 发表于 2022-4-14 13:59

此种必须学习

ljpljh271410 · 发表于 2022-4-22 16:13

谢谢分享

wangfliang · 发表于 2022-10-9 11:17

很好的基础介绍资料

小翔 · 发表于 2022-11-30 23:16

很有作用，谢谢楼主

DD99 · 发表于 2023-6-14 13:41

楼主发的这篇修形论文是所见修形文章中最实用的了。
关于修形的K形图常见的标注方法有：直径标注法，展角标注法，展长标注法。我认为用展长标注最为简洁，用直径标注最为复杂。展长K形图评判验收一般不容易产生分岐，直径标注的K形图最容易产生分岐的地方就是在齿根处，也就是在dNf处合适在dFf处不合适。这种情况对于使用其实是没有问题的。而有的厂家对于在dFf处翘头就不通过其实是不必要的。对于用展长标注的K形图就没有这种麻烦。

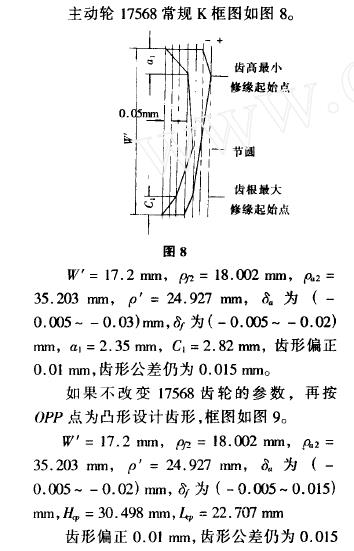

对于K形的设计这篇论文说的很详细。但其中说的用OPP凸点来设计的K形图（图9），感觉做不出或不对（见下图），希望有知道的朋友可以解释下，先谢谢了。

ugcai · 发表于 2023-7-5 21:54

谢谢分享!!!!!

jrg_shiyuwei · 发表于 2023-7-18 07:51

谢谢楼主
