锥齿轮的参数

发表于 2009-10-15 14:21 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

大锥齿轮.pdf (34.5 KB, 下载次数: 87) 有一个大锥齿轮，大家帮忙看一下，图纸标注的刀片半径，公差组对否。

了解的很少，公差组参数都是套用的。

回复

发表于 2009-10-15 20:50 | 显示全部楼层

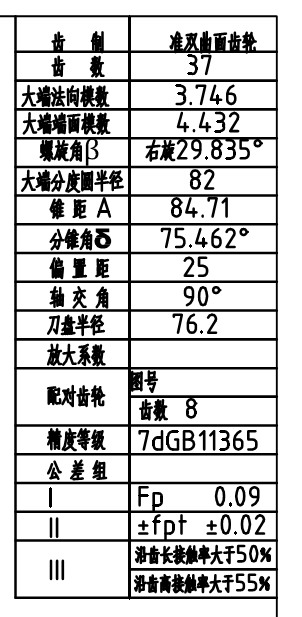

参数表见附件，顶一下，请大家发表意见吧。
