磨前滚刀与留磨滚刀的区别

fanns · 发表于 2009-10-15 13:55

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

磨齿工艺的滚齿加工时，齿轮滚刀有磨前滚刀和留磨滚刀这两种说法，不知那位高手能告诉我这两种刀具在使用上有什么区别，谢谢了！

加工快乐 · 发表于 2009-10-15 19:16

我们这里一般只用留磨滚刀，加工留磨齿轮或轮轴通常要留35-40mm的留磨量。

hucl45 · 发表于 2009-10-15 19:19

留磨滚刀是老标准，它的齿形与成品滚刀一样，只是在齿厚上留磨量，因此，用留磨滚刀粗滚后，在磨齿时，要磨到齿根圆，砂轮消耗量大，或者不磨到齿根，这样在工作齿根圆附近会有一个小凸台。
磨前滚刀是新标准滚刀，它的齿形，在滚刀齿顶处有一个凸角，这样在滚齿时，齿轮齿根处有一挖根，在磨齿时，就不需要磨到齿根圆，就能保证工作齿根（渐开线起始圆）磨到，且没有小凸台。
现在，一般都推荐使用磨前滚刀，尽管它的价格较贵。

981225 · 发表于 2009-10-15 19:50

楼上说得很对！赞同！

huixinchx · 发表于 2009-10-15 20:29

现在磨前滚刀是流行趋势啊~~~~~~~~~~

poxiangzi · 发表于 2009-10-15 20:41

本帖最后由 poxiangzi 于 2009-10-15 20:42 编辑

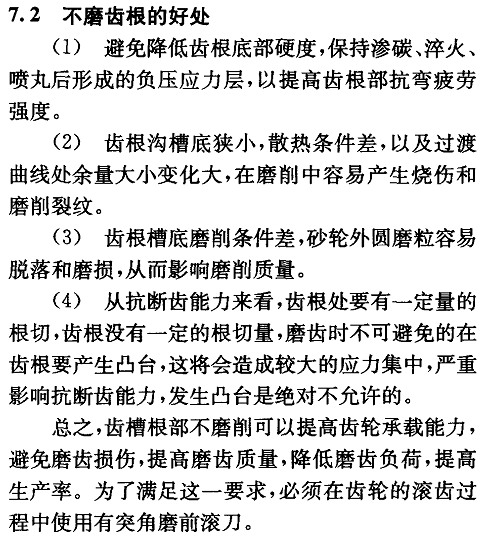

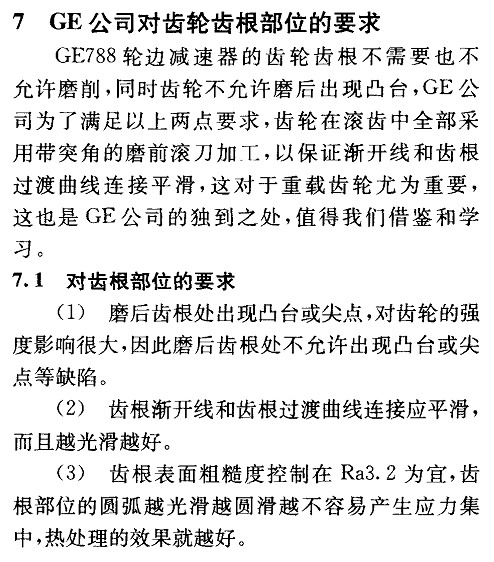

分享一篇好文章，里面有介绍到磨前滚刀，大家可以参考。

不好意思，图片的顺序反了，大家直接看pdf论文吧，呵呵。

liuyujun · 发表于 2009-10-15 21:29

有谁知道留磨与磨前滚刀的齿高和齿厚的算法呢？

fanns · 发表于 2009-10-16 08:38

谢谢诸位高人的指点！

szy419 · 发表于 2009-10-23 18:55

留磨齿轮的全齿高为2.4mn,留磨滚刀的全齿高为2.6mn

hucl45 · 发表于 2009-10-23 19:36

留磨滚刀与磨前滚刀的差别主要是：磨前滚刀齿顶带凸角，用于挖根，其他参数，如果不是顶切滚刀，两者的齿高和齿厚是一样的。
